台式机全模组大功率ATX电源结构设计

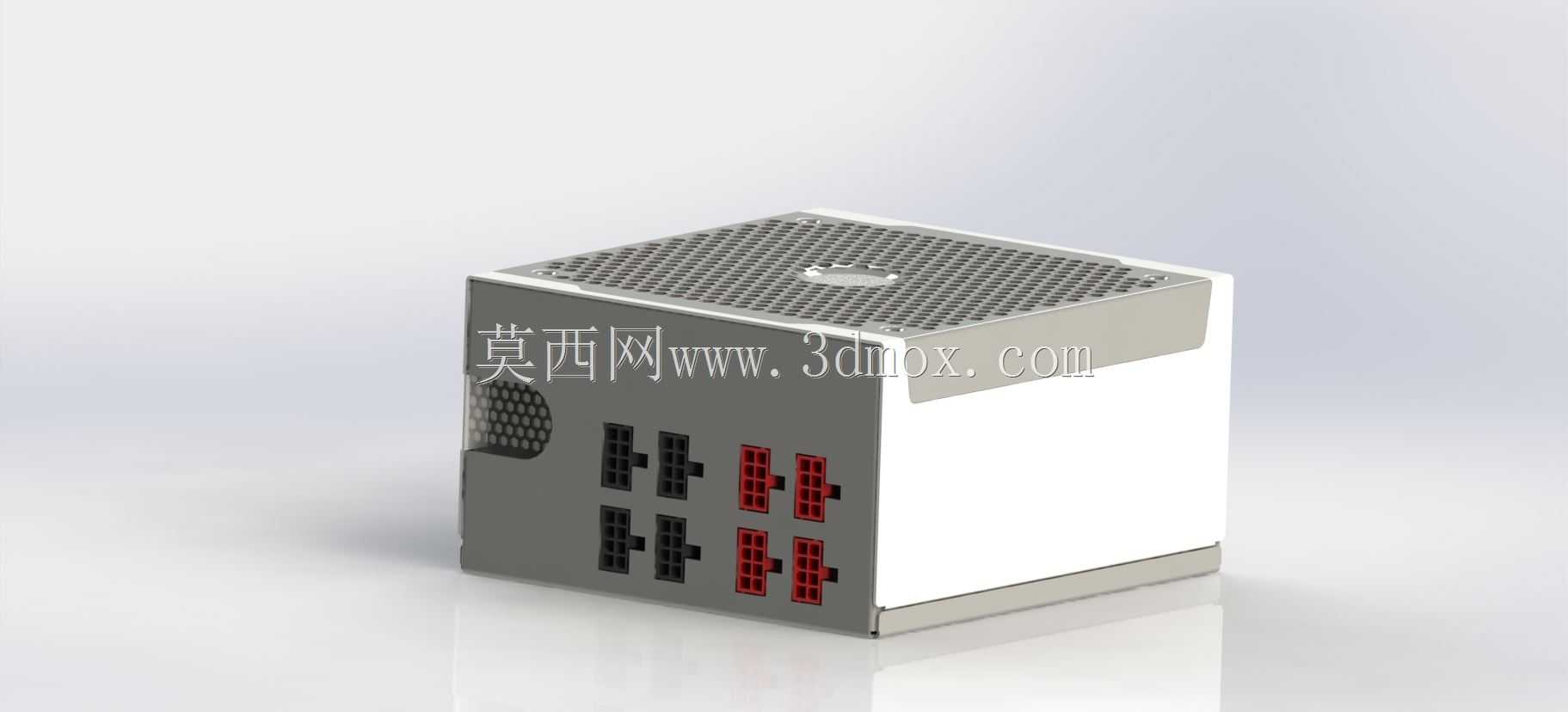

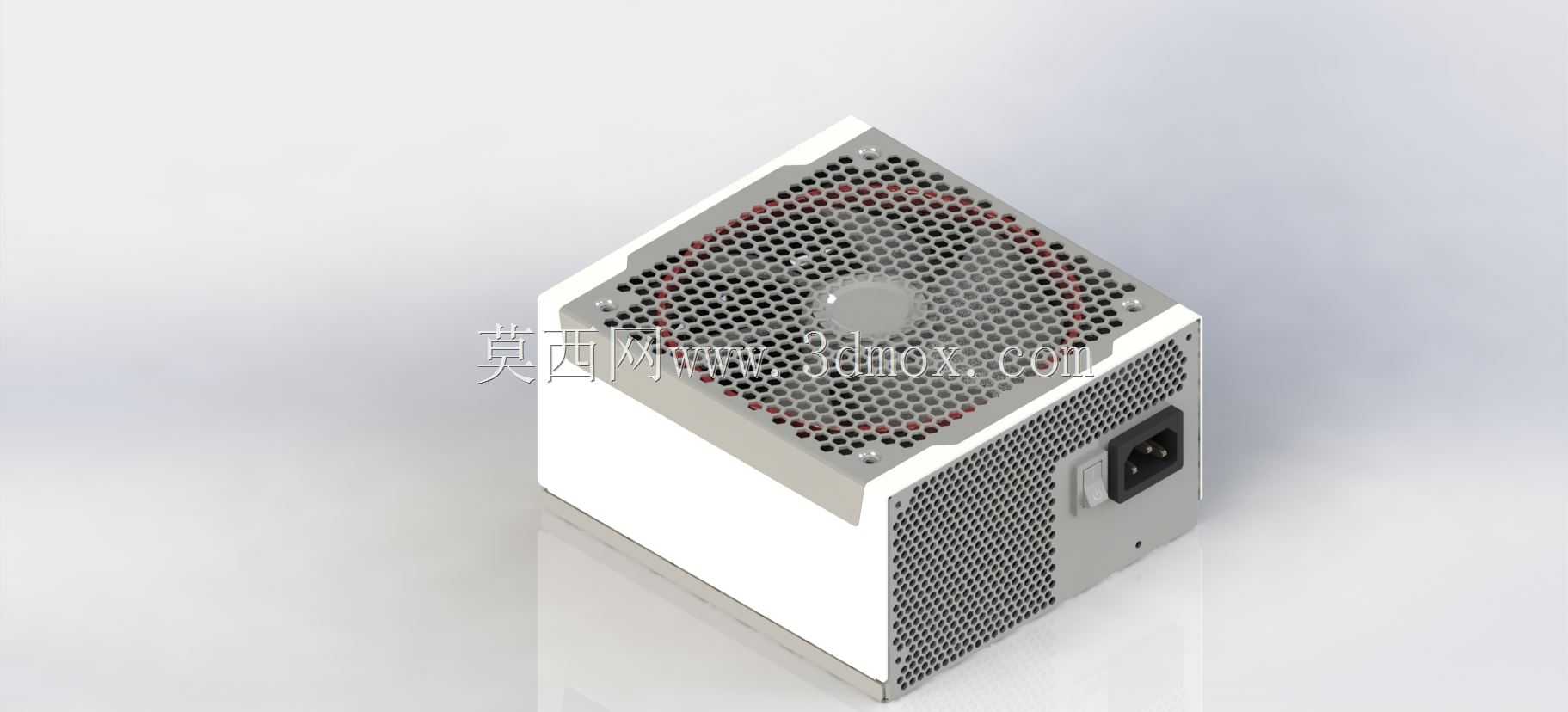

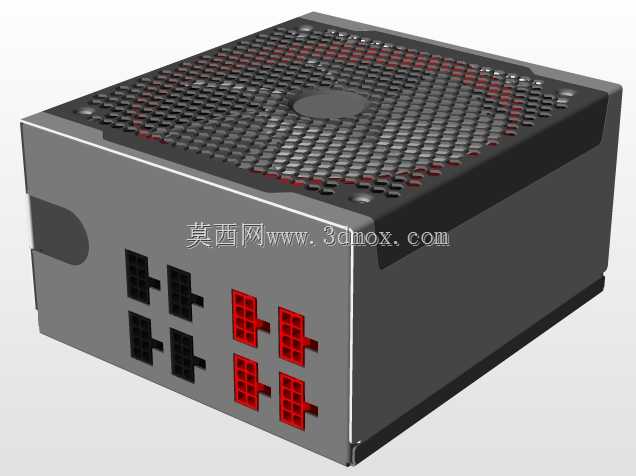

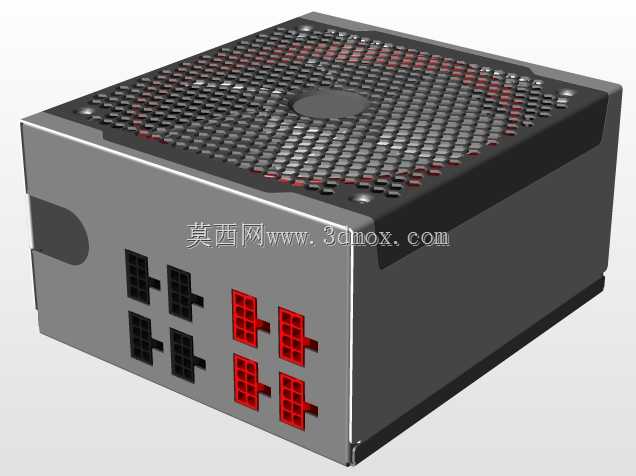

这款PC供电单元的结构设计，首先围绕台式机箱的标准安装边界展开，整体外形遵循ATX电源规范尺寸，可适配绝大多数标准ATX、MATX、ITX机箱的电源安装位，安装孔位完全匹配行业通用固定点位，无需额外改造机箱结构即可完成装配，侧面预留的走线空间也能兼容机箱背部理线的布局需求，不会出现模组线与机箱侧板干涉的问题。从实际应用场景来看，这款电源定位高端台式主机供电，可覆盖游戏主机、内容创作工作站、多硬盘存储主机等大功耗配置的供电需求，多组模组输出接口能够分别为CPU、独立显卡、存储设备、散热配件提供独立供电回路，避免不同部件供电互相干扰，保障高负载运行下的供电稳定性。设计过程中，顶部的蜂窝状通风结构是核心散热设计部分，六边形网格开孔在保证结构强度的前提下最大化通风面积，配合内置散热风扇形成贯通式风道，能够将电源内部PFC电路、变压器、滤波电容等发热元件产生的热量快速排出，长时间高负载运行时也能将内部温度控制在元件耐受范围内，同时网格结构也能阻挡较大尺寸的异物进入电源内部，降低短路风险。模组接口区域采用分区布局，不同电压输出的接口采用差异化配色区分，硬件组装时可以快速识别对应接口，减少插错接口的概率，接口的插拔阻尼经过调校，既可以保证线材插装后接触牢固不会松脱，也不会出现插拔过于费力的问题，方便用户后续升级硬件时更换模组线材。外壳采用折边咬合加螺丝固定的装配结构，接缝处贴合紧密，既可以屏蔽内部电路产生的电磁干扰，避免对主板、内存等敏感部件造成信号干扰，也能提升整体外壳的结构强度，在运输、安装过程中不容易出现变形，保护内部电路板与电子元件不受外力损伤。从结构设计的细节来看，电源的输入输出端都做了防呆设计，交流输入接口的位置避开了机箱安装的干涉区域，插装电源线时不会被机箱边框挡住，模组接口的防呆凸点也能避免用户反向插装模组线，减少组装过程中的误操作概率。整体结构的配重分布经过优化，安装到机箱后不会出现单侧过重导致的机箱受力不均问题，配合机箱的固定螺丝可以实现稳固安装，即使机箱移动运输也不会出现电源移位的情况。
