ESD实验室空间布局整体规划方案

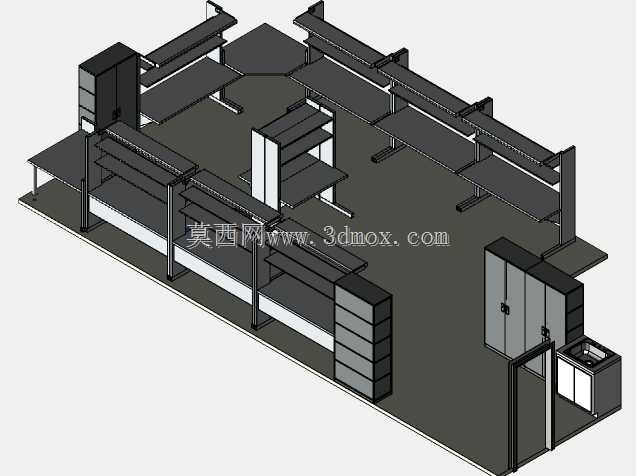

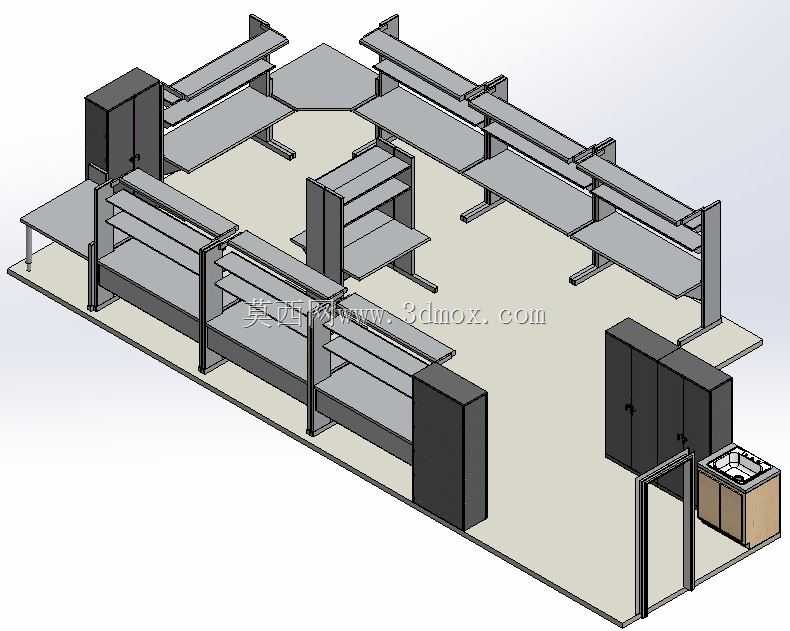

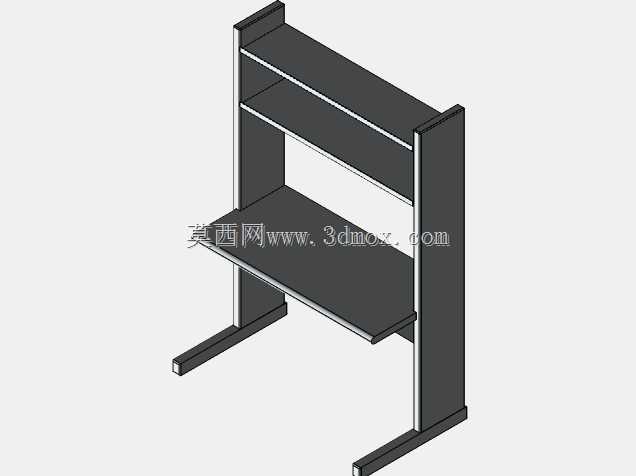

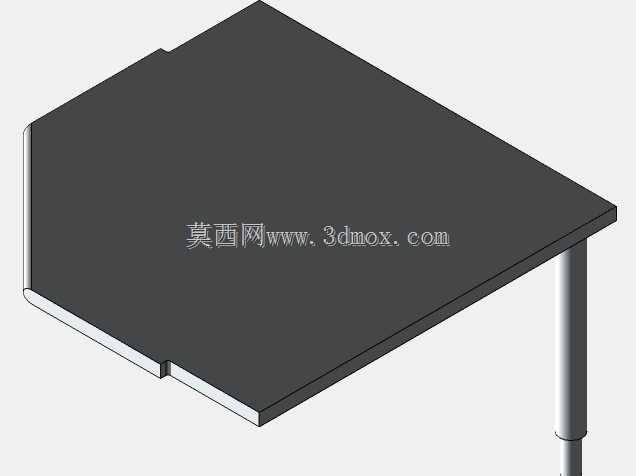

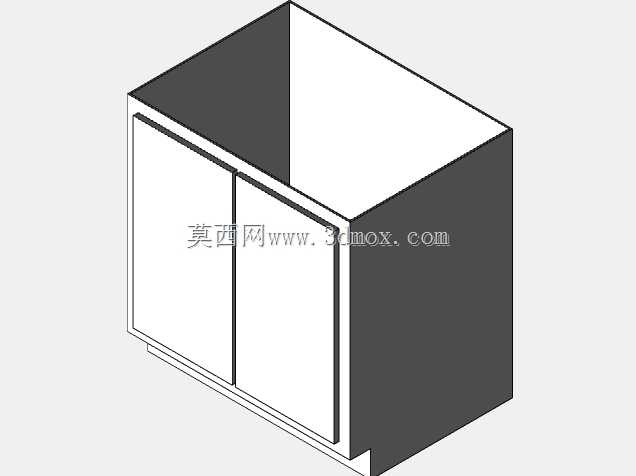

这套布局方案针对电子制造、半导体检测类ESD防护实验室的空间规划需求设计，核心解决常规实验室工位排布混乱、人流物流交叉、静电防护区域边界模糊的实际问题。整体布局采用中轴对称加侧边功能区的排布逻辑，沿实验室纵深方向设置多组中央实验台，每组台体预留足够的操作进深，台体上方配套试剂架与管线槽，可直接集成气路、电路与信号线路的布设，避免后期管线外露带来的安全隐患。布局两侧沿墙设置高柜，高柜分为储物区与设备放置区，靠近入口位置设置洗手与应急处理台，满足实验前后清洁、少量废液临时处置的需求，入口处预留足够的通行宽度，可满足小型手推车转运实验物料与样品的通行要求。从安装边界来看，整体布局适配常规矩形实验室空间，所有台体与墙体之间预留检修通道，相邻实验台之间的主通道宽度满足两人并行及应急疏散要求，工位排布时充分考虑操作人员的作业动线，从样品接收到实验操作、记录存储、废弃物暂存的全流程动线无折返，减少不同工序人员的交叉干扰。每组实验台的台面采用防静电材质，台体框架采用型材拼接结构，可根据实际场地尺寸灵活调整单组台体的长度，高柜的分区可根据存储物品的类型调整层板高度，靠近洗手台的柜体做防潮密封处理，避免潮湿环境影响柜内存储的精密实验器材。布局设计时充分考虑ESD防护的连续性，所有台体、柜体的金属框架预留等电位连接端子，可统一接入实验室静电接地系统，避免不同区域存在电位差带来的静电放电风险，工位旁预留的接地端子位置符合操作人员作业时的手腕带连接距离，无需额外拉扯长线缆即可完成静电防护接地。入口处的门体开启方向不占用内部通道空间，洗手台的给排水点位沿墙布设，无需在地面开槽走管，降低现场施工的改造难度，所有柜体的摆放避开消防设施与通风口位置，满足实验室消防安全与通风要求。
