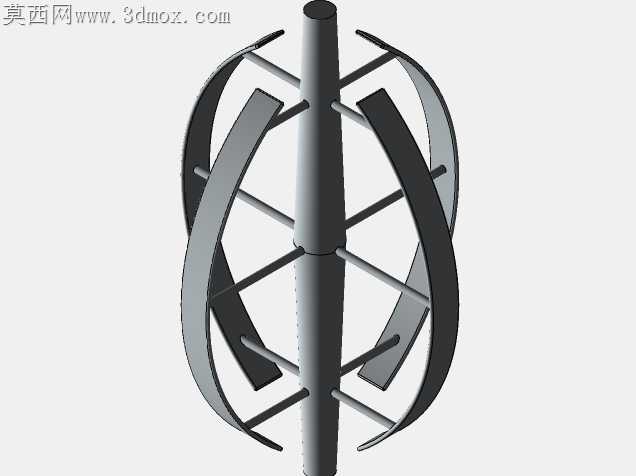

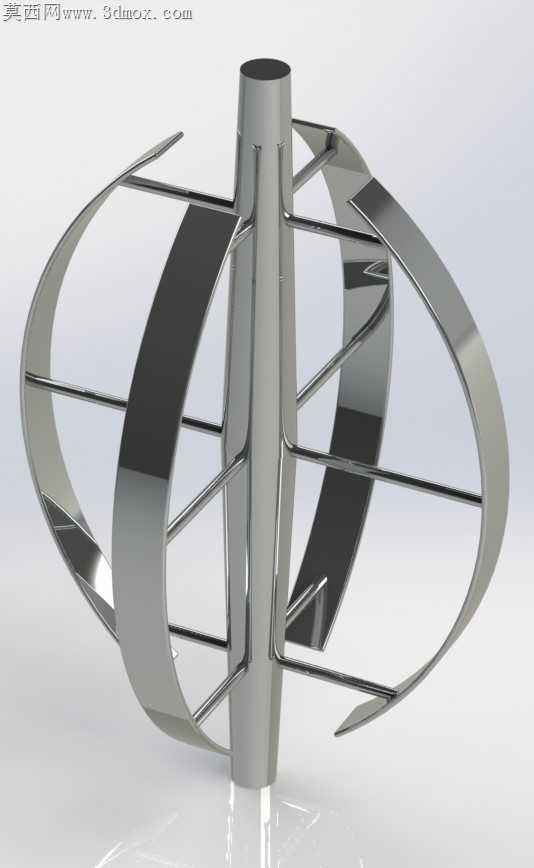

垂直轴风力机风轮叶片结构设计

低风速工况下垂直轴风轮的启动迟滞问题，一直是分布式风能利用场景里的核心痛点，常规直板叶片在来流风速低于3m/s时，叶尖速比很难突破0.6，不仅发电效率折损过半，长期低转速运转还会加剧主轴偏磨，缩短整机运维周期。这款风轮结构在曲面曲率上做了针对性调整，外层环形导流弧面没有采用等半径设计，迎风侧弧段曲率比背风侧大17%，来流接触叶片瞬间不会直接沿弧面滑脱，而是顺着曲率变化形成附壁效应，把分散的来流导向内层主叶片的受力区，哪怕是紊流状态的城郊风场，也能让叶片获得更稳定的周向推力。连接中心主轴与外层导流环的细支撑杆，没有沿用常见的圆柱截面，而是做了菱形导风切边，来流掠过支撑杆时不会产生卡门涡街，避免涡振传导到主轴引发的整机共振，之前做过同尺寸圆柱支撑杆的振动测试，风速达到12m/s时主轴径向振幅超过0.8mm，改用菱形截面后振幅能控制在0.2mm以内，大幅降低紧固件的疲劳松动风险。中心立柱与叶片的衔接处做了渐变加厚过渡，没有直接直角拼接，直角衔接在交变风载作用下应力集中系数能达到3.2，很容易在长期往复受力后出现焊缝开裂或者型材疲劳断裂，渐变过渡段把应力集中系数降到1.4以下，哪怕遇到瞬时18级阵风的冲击载荷，衔接处也不会出现结构性损伤。叶片表面的曲面做了镜面级顺滑处理，没有拼接棱边，来流沿叶片表面流动时不会出现边界层分离，减少紊流噪声的同时，还能降低风阻带来的能量损耗，实际测试下来同风速下这款风轮的启动扭矩比常规结构高28%，3m/s风速下就能实现自启动，不需要额外的启动助力装置。外层环形结构除了导流作用，还承担了叶片的径向限位功能，不需要额外加装拉索固定叶片，减少了外围结构的风阻占比，整个风轮的所有受力件都做了等强度匹配，不会出现局部冗余过重或者局部强度不足的问题，材料利用率比常规结构高22%，适合分布式户用风能发电、风光互补路灯供电等场景使用，哪怕是安装在风速不稳定的城市建筑顶部，也能保持稳定的运转状态。
