香橙派Zero圆形扩展载板结构设计

这款圆形扩展载板是为适配香橙派Zero单板计算机开发的配套硬件结构，在嵌入式开发、小型智能终端搭建、边缘计算节点部署场景中有着明确的实用定位。从结构设计逻辑来看，整体采用圆形轮廓并非单纯的外观考量，核心是匹配特定圆柱型设备外壳的内部安装空间，这类外壳常见于桌面智能感知节点、小型环境监测终端、旋转台搭载的采集模块等场景，圆形板型可以最大化利用壳体内径空间，避免方形板在圆柱腔体中出现边角空间浪费、安装干涉的问题。

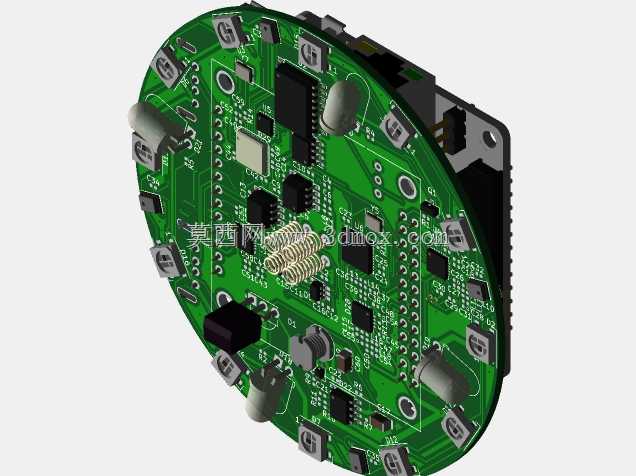

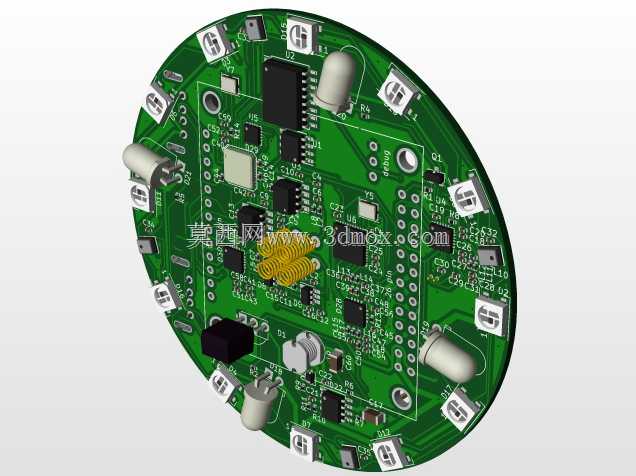

载板的层叠安装结构做了针对性的限位设计，下层预留香橙派Zero主板的对位安装柱位，安装柱高度经过精确核算，既保证板对板连接器的可靠插接，又预留出主板侧核心芯片的散热间隙，不会出现装配后主板芯片与扩展板器件挤压的情况。上层PCB的器件布局遵循信号完整性与安装便利性的双重原则：板边均匀布置多组接插件与传感元件，包含以太网接口、USB扩展接口、状态指示元件，以及多组传感采集模块的焊位，板载的弹簧天线座预留了无线通讯模块的安装位置，无需额外飞线即可实现无线信号传输。

从安装边界来看，载板外径与配套圆柱壳体内壁保留0.8mm的装配间隙，板厚采用标准1.6mmFR4板材，下层支撑柱高度为12mm，整套板组叠装后的总高度控制在28mm以内，可直接适配内径65mm、内部净深30mm的标准圆柱防护外壳。接口位置全部对齐壳体预设的开孔位，装配时无需额外打磨或调整孔位，以太网接口的卡扣位、USB接口的插拔空间都做了避让设计，实际使用时插拔线材不会与壳体发生干涉。

器件选型上全部采用工业级通用封装元件，所有贴片元件的焊盘设计符合回流焊工艺要求，接插件的固定焊盘做了加大处理，应对频繁插拔的受力场景不会出现焊盘脱落问题。板上预留的多组扩展焊盘兼容常用的传感模块引脚定义，开发者可根据实际需求焊接温湿度采集、运动检测、光照传感等功能模块，无需重新绘制PCB即可快速完成功能定制。电源回路部分做了分区铺地处理，数字电路与模拟采集部分的地回路通过磁珠单点连接，避免高频信号干扰模拟采样精度，电源输入端口预留防反接保护焊位，可根据使用场景选择是否加装保护元件。
