3DConnexion三维空间操控装置结构设计

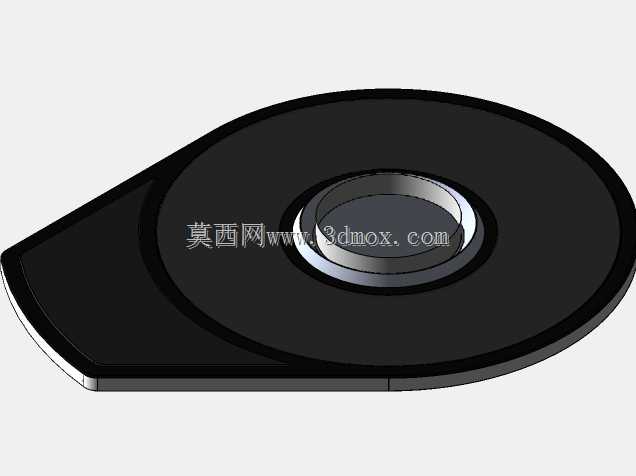

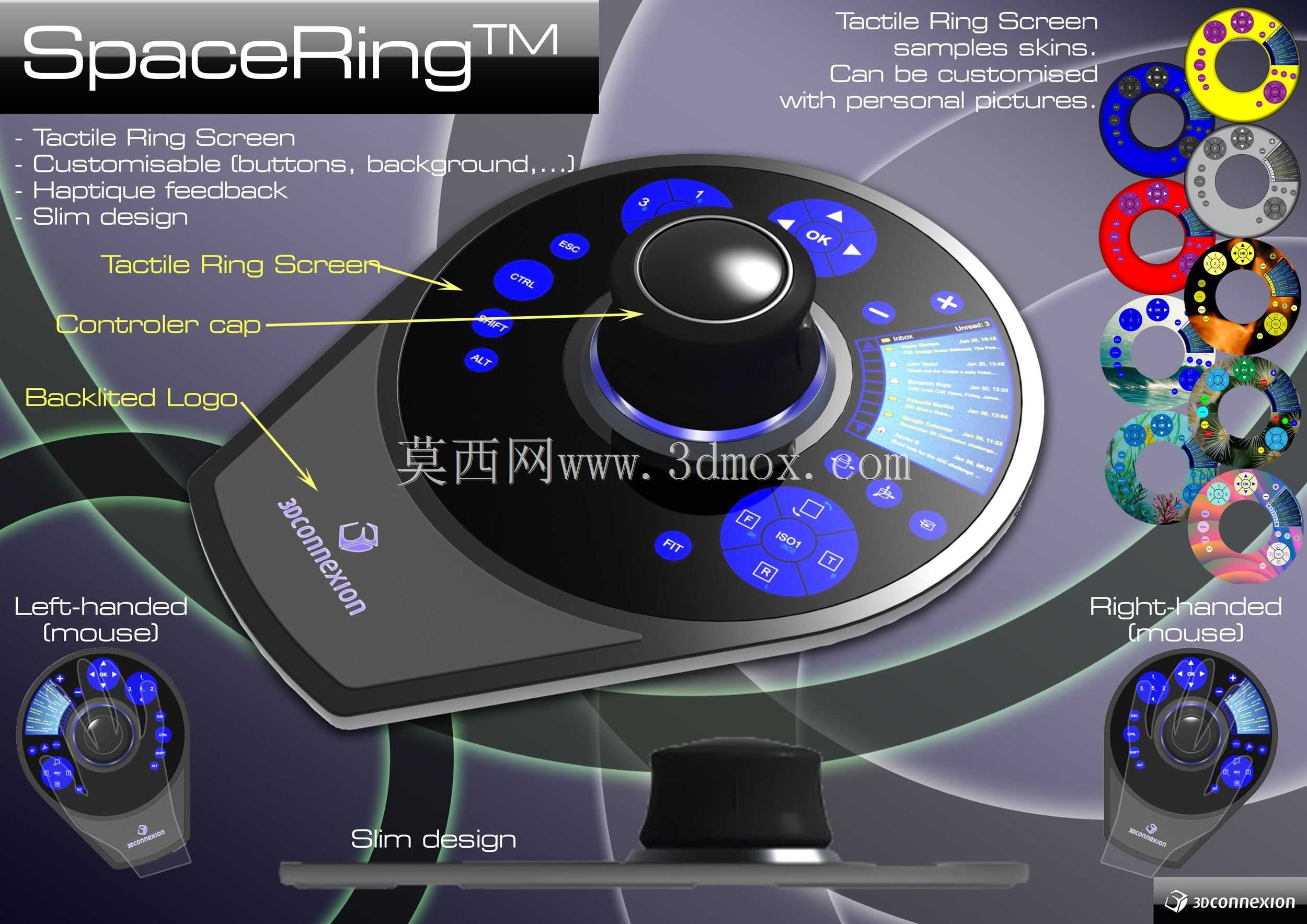

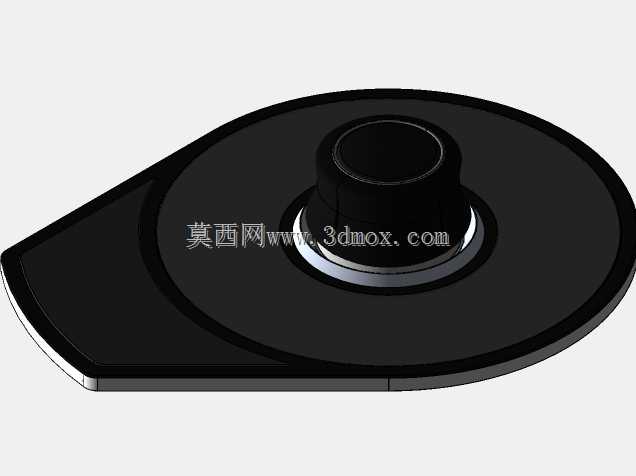

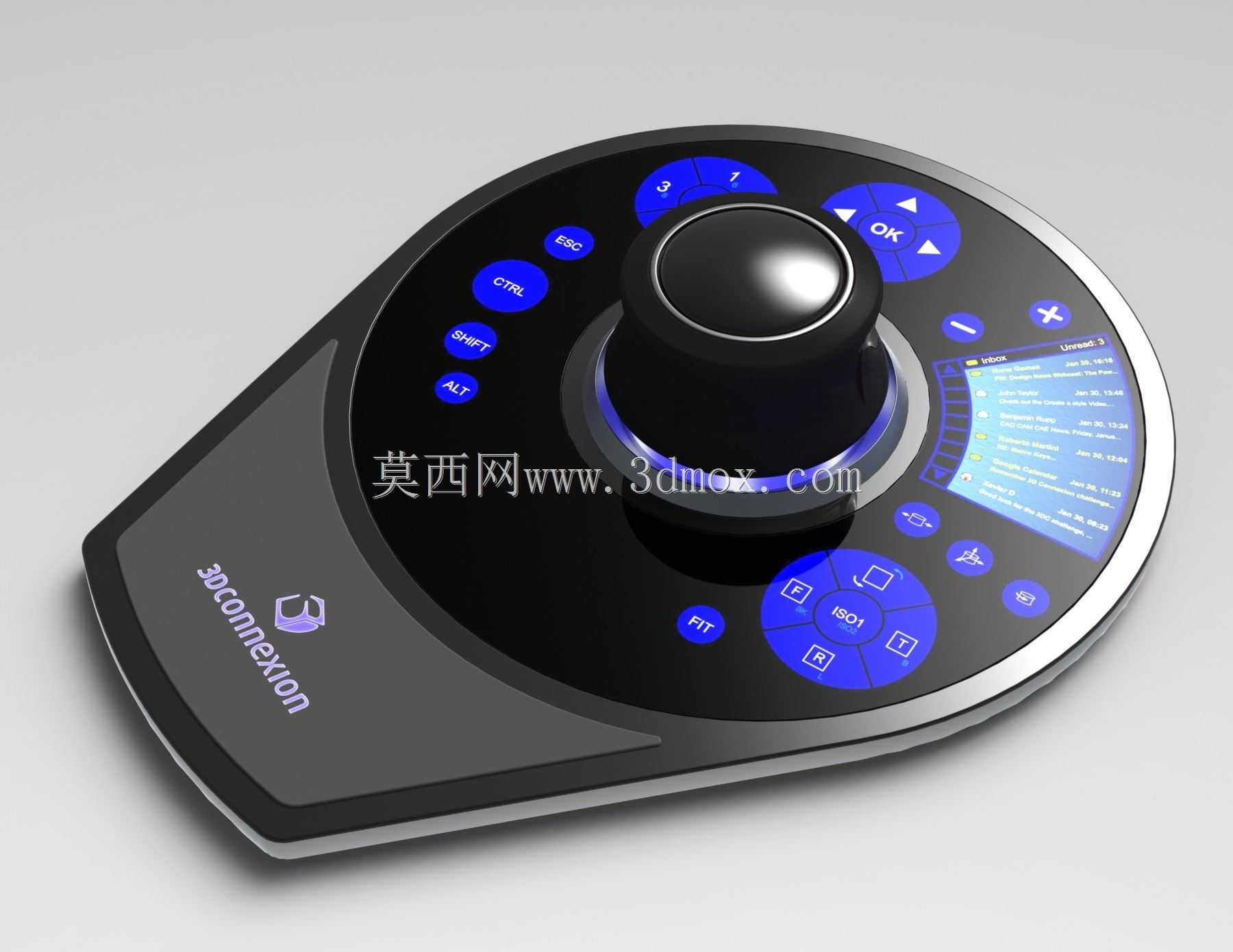

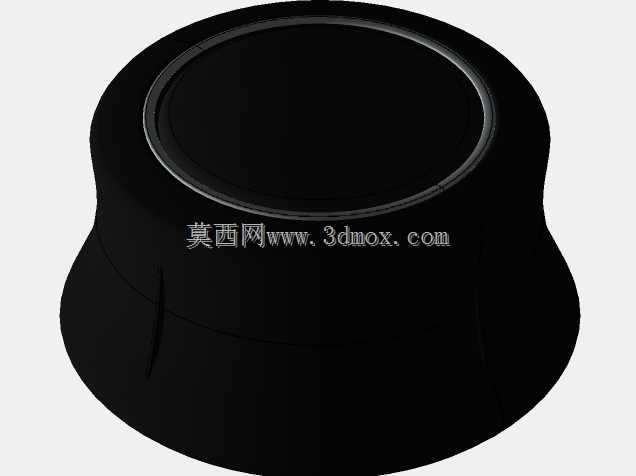

这款三维空间操控装置，主要面向三维设计从业者的日常建模操作场景，在SolidWorks、UG、ProE等主流三维软件的操作环境中，可替代传统鼠标完成多视角切换、模型平移旋转缩放等高频操作，大幅降低设计过程中反复切换快捷键、拖动视图控件的操作频次。从结构设计来看，核心操控区采用居中的压感式操控帽设计，操控帽与底座之间预留了均匀的环形活动间隙，可识别X/Y/Z三个轴向的平移输入以及绕三个轴向的旋转输入，六自由度的信号采集完全覆盖三维空间内的视角调整需求，操控帽表面做了哑光防滑处理，适配长时间操作的手部触感，不会因为手汗出现打滑偏移的问题。操控帽外围的功能按键采用分区布局，靠近操作者一侧的按键对应常用的视图定向、确认取消指令，侧边区域的按键对应Ctrl、Shift、Alt等常用修饰键，所有按键的凸起高度控制在1.2-1.8mm区间，按压力度设置在1.2-1.8N，既可以避免误触，也能保证长时间按压不会产生明显的手部疲劳。底座采用不对称的楔形轮廓，靠近操作者的一侧做了收窄的圆弧过渡，可贴合桌面边缘的放置场景，整体安装边界控制在180mm*140mm的矩形范围内，不会占用过多的桌面操作空间，底部预留了防滑橡胶垫的安装位，可保证操作过程中设备不会出现移位。侧边的小尺寸显示屏区域可实时显示当前激活的功能模式、自定义按键映射状态，方便操作者快速确认当前操作状态，无需在软件界面中反复查找设置项。整体结构的装配逻辑采用上下壳卡扣加螺丝的固定方式，内部PCB板与操控帽的传感模块之间采用柔性排线连接，既可以保证装配的便捷性，也能避免长期使用过程中线路出现拉扯断裂的问题，外壳的曲面过渡全部做了R2以上的圆角处理，没有尖锐棱角，兼顾握持触感与外观的整体性。
