直插铝电解电容器三维结构设计

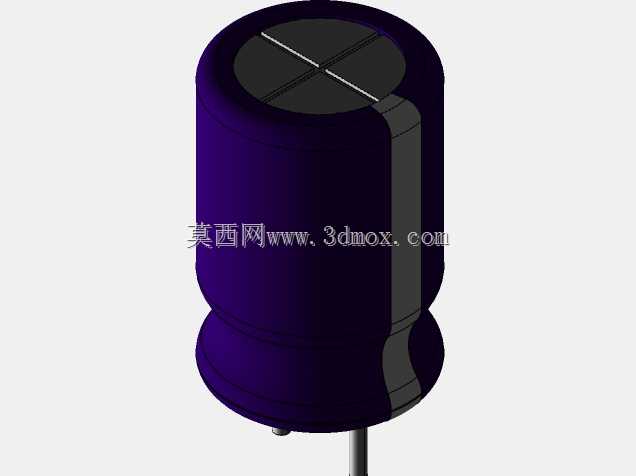

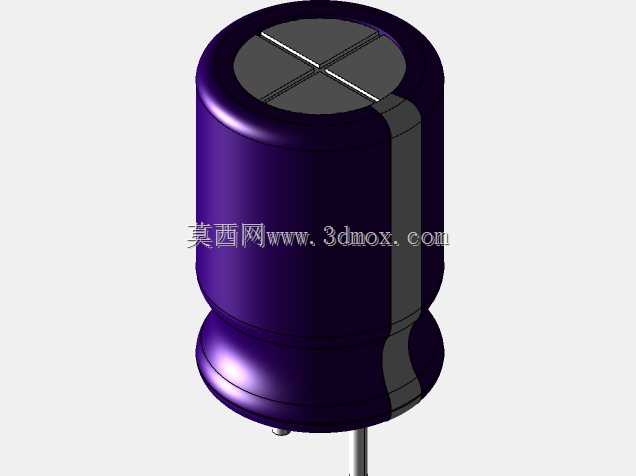

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式铝电解电容是板上最常见的被动储能元件之一，这类元件的三维建模精度直接影响PCB装配干涉检查、结构空间预留的准确性，很多新手工程师在做板级结构配合时，往往忽略电容本体的安装边界尺寸，导致后期样机装配时出现电容顶壳、引脚过孔对位偏差、与周边接插件干涉的问题。这款直插铝电解电容的建模，完全按照插件元件的实际安装尺寸还原，本体直径8mm，整体高度12mm，引脚间距3.5mm，完全匹配常规THT插件工艺的焊盘设计规范，建模时特意还原了本体顶部的十字防爆槽结构，这一细节很多简化模型都会省略，但在做整机热仿真、结构跌落仿真时，防爆槽的结构特征会直接影响仿真结果的准确性，同时本体侧面的塑封套台阶、底部的收腰结构也都做了还原，能直观呈现元件成型后的实际外形轮廓。从设计思路上，这个模型没有做过度的曲面简化，引脚部分还原了实际打弯后的伸出长度，在做PCB布局时，可以直接调用模型核对元件与周边散热器、接线端子、外壳筋位的安全距离，尤其是在小体积电源模块、紧凑型工控板的设计中，12mm的本体高度刚好适配常见的塑料外壳内部净空要求，3.5mm的引脚间距适配0.8mm直径的插件焊盘，波峰焊工艺下不会出现连锡、引脚偏位的问题。这类电容在电路中主要承担输入输出滤波、储能退耦的作用，广泛应用在开关电源输出端、电机驱动板的母线回路、音频设备的信号耦合回路中，不同应用场景下对电容的安装高度、直径公差都有明确要求，精准的三维模型能帮助结构工程师在设计阶段就完成空间校核，不需要等到实物打样后再调整板卡布局，大幅缩短研发迭代周期。建模时还考虑了元件的公差带范围，本体直径的建模尺寸预留了0.2mm的塑封套公差余量，避免实际生产中元件尺寸偏上限导致的装配卡滞问题，引脚的伸出长度按照常规切脚工艺的要求设置，适配2mm厚的PCB板安装后引脚露出焊盘2mm的标准工艺要求，不需要额外调整模型尺寸就能直接用于装配设计。
