树莓派Zero游戏手柄改装遥控终端

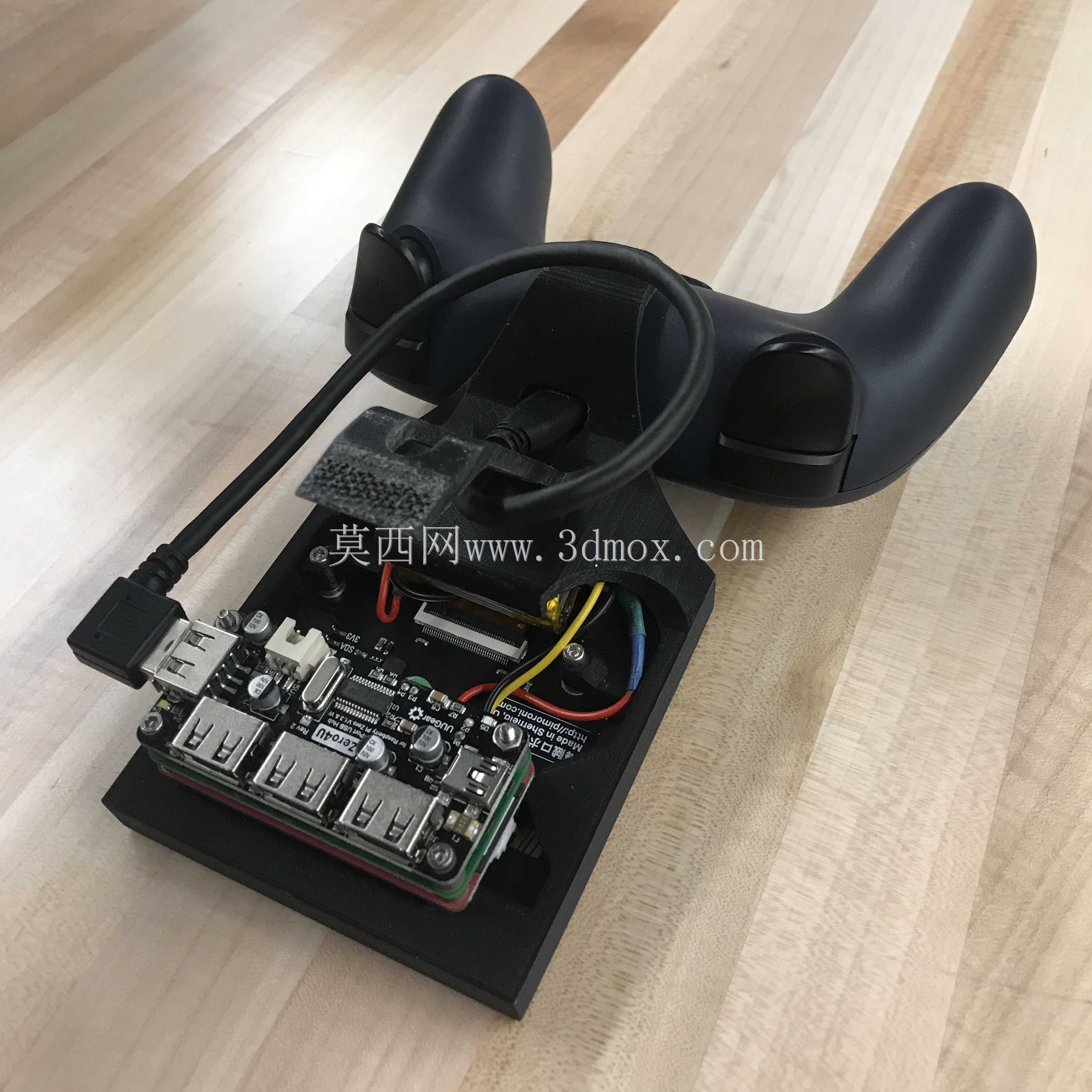

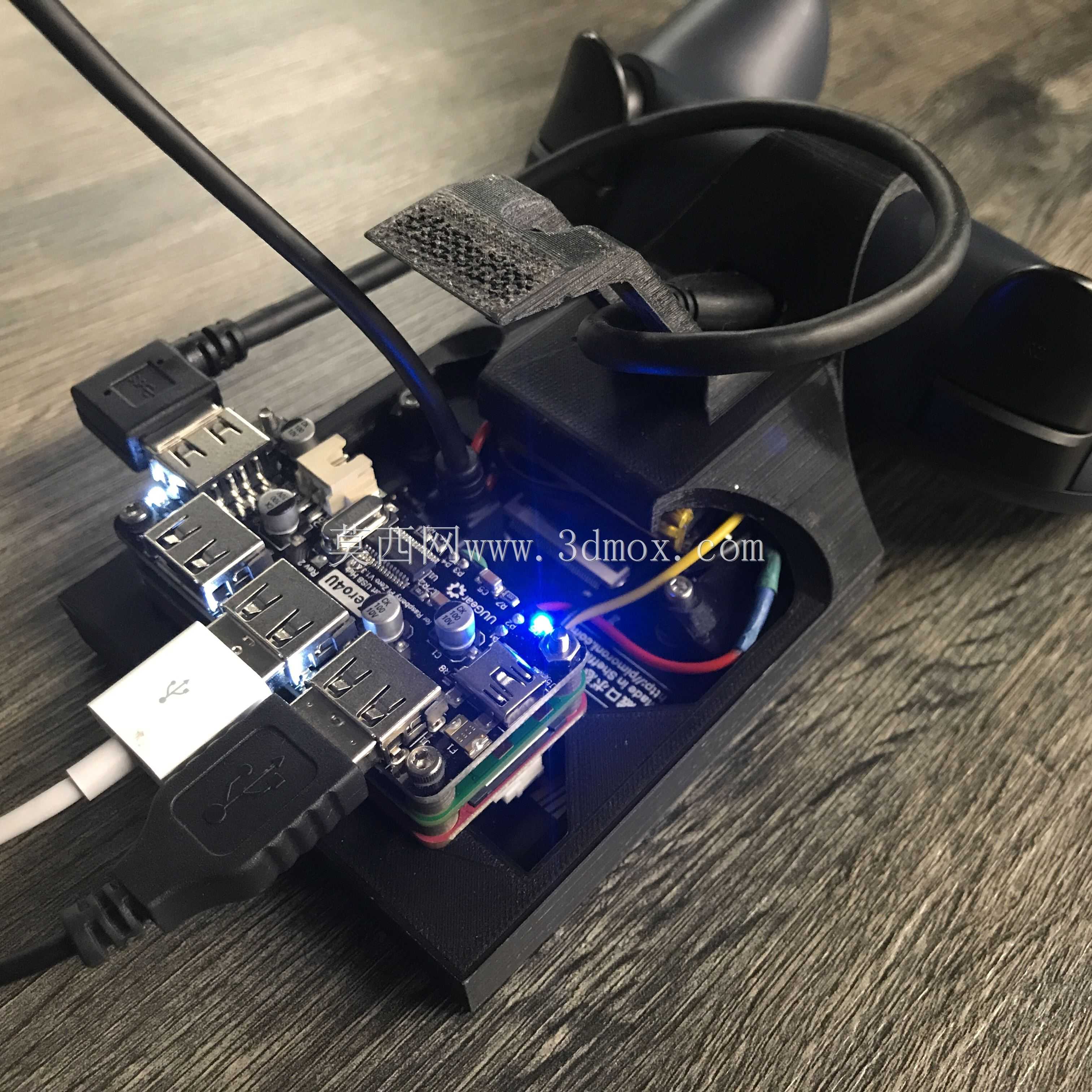

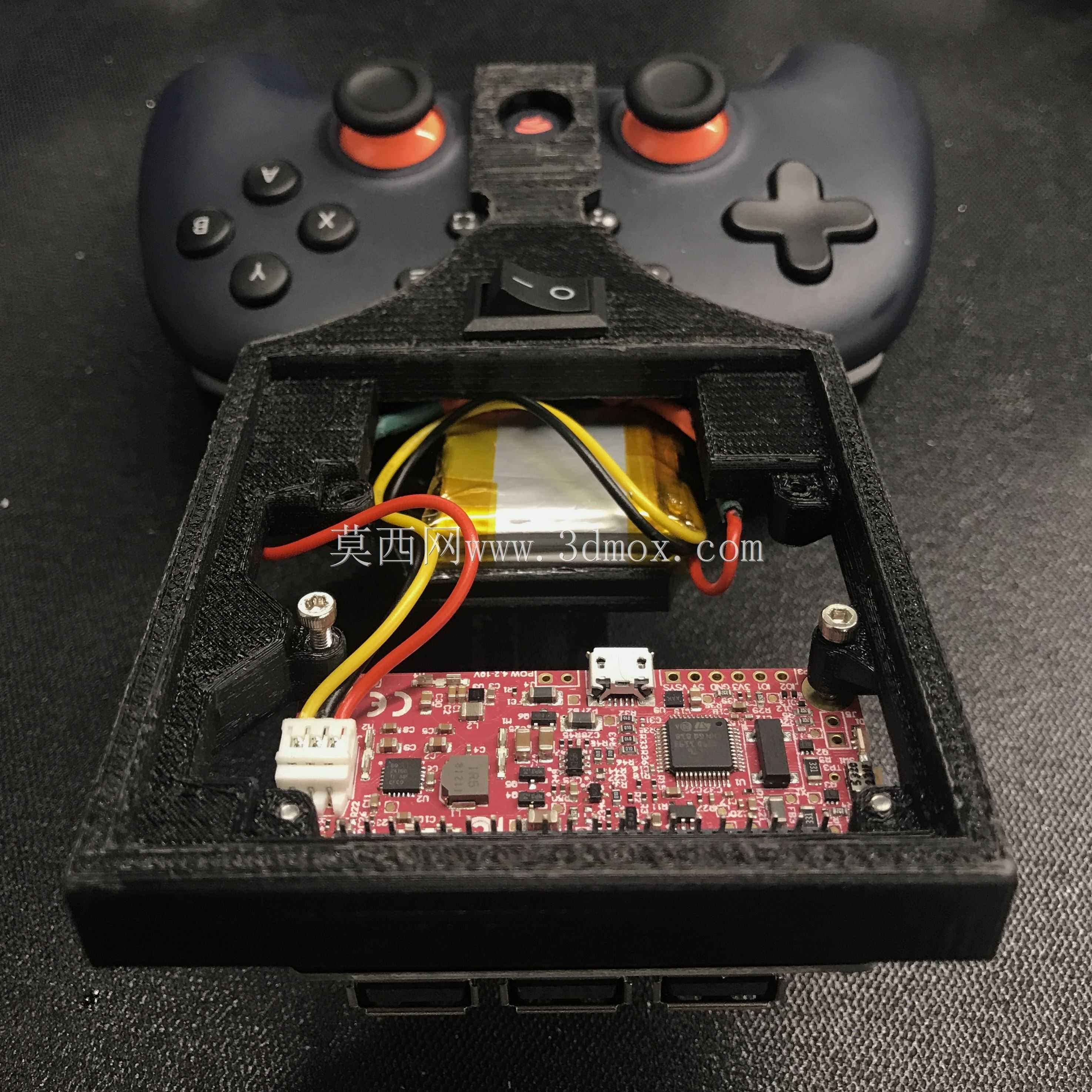

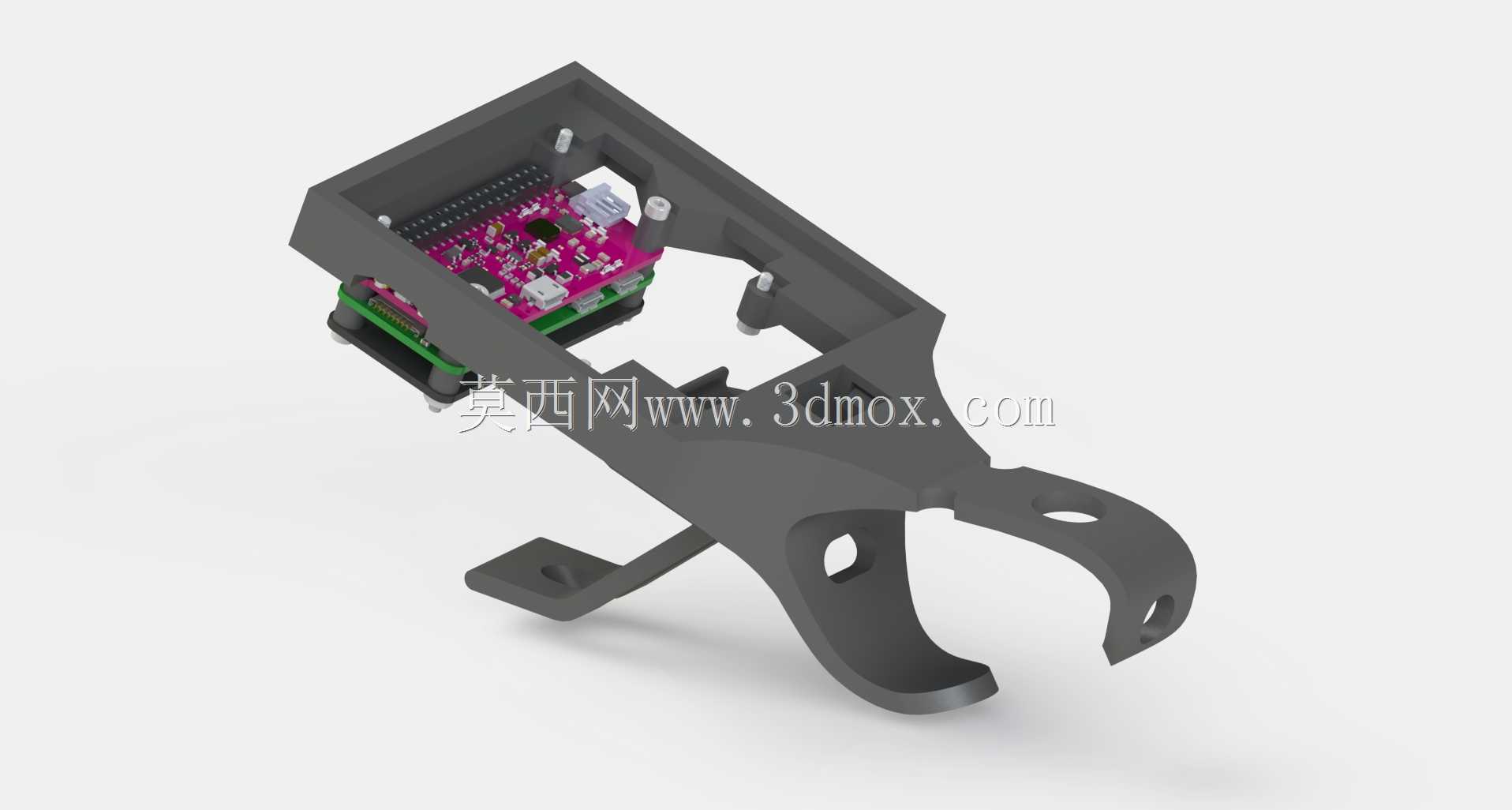

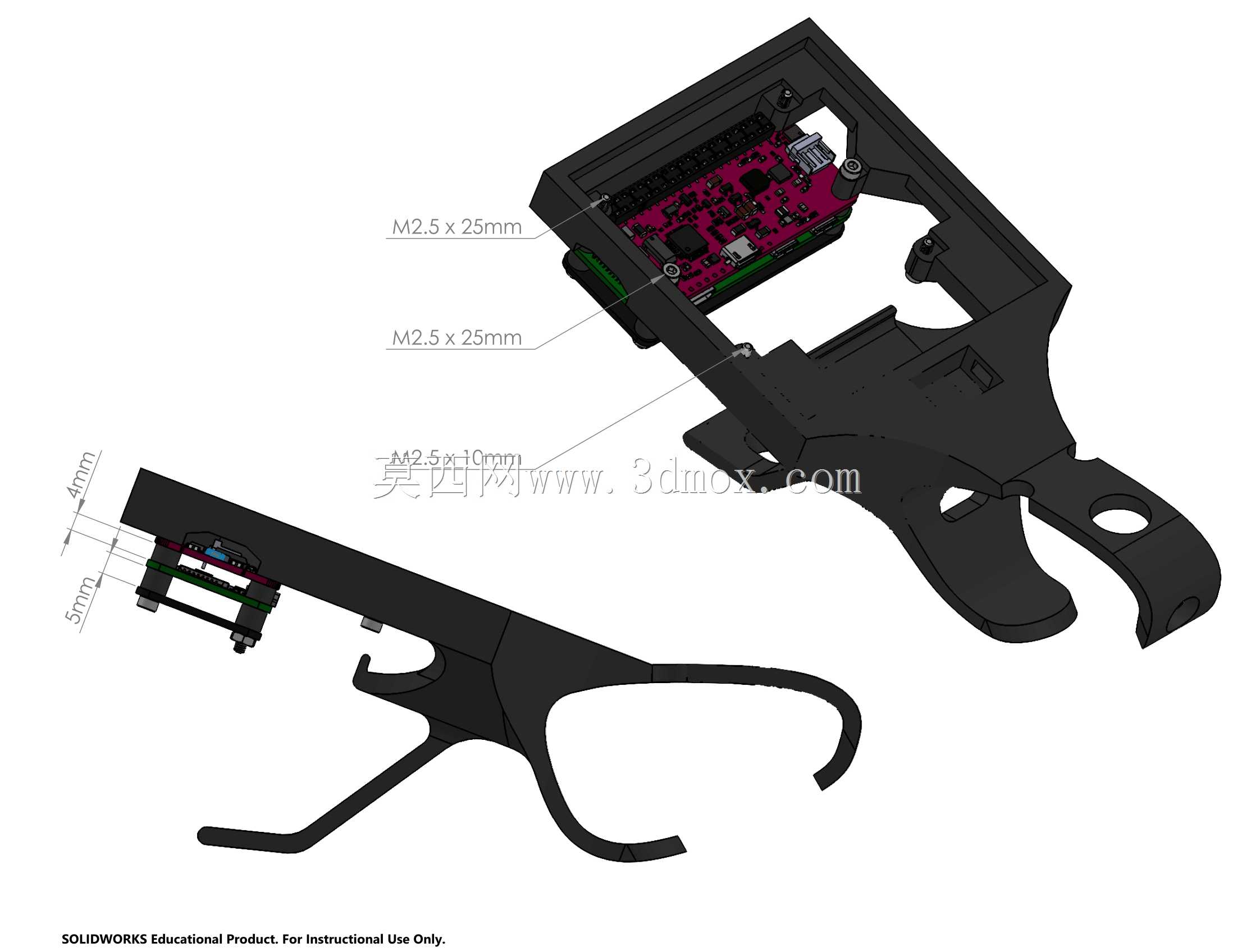

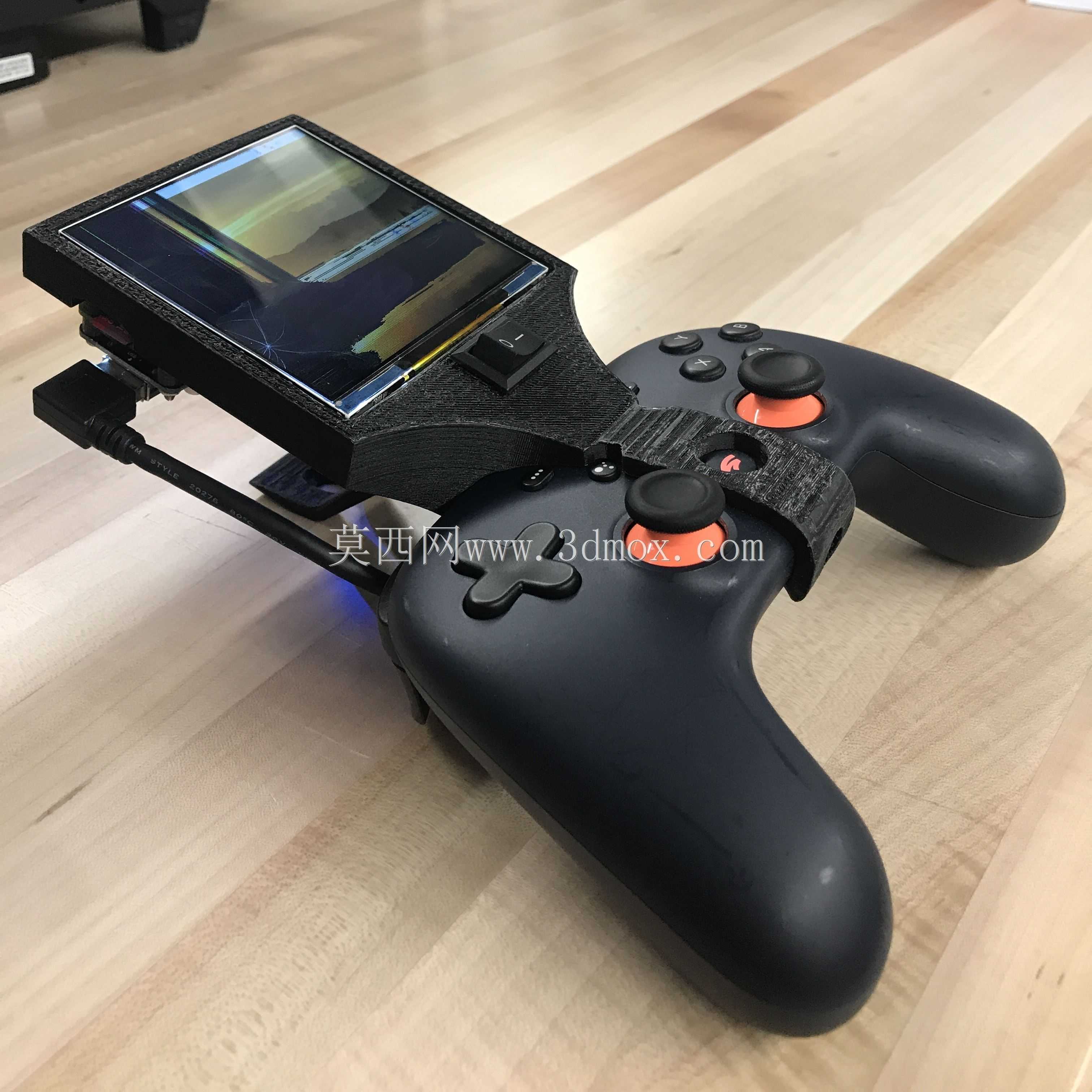

该结构件为适配谷歌Stadia游戏手柄的加装固定支架，核心用途是将树莓派Zero W主控板、PiJuice Zero UPS模块、1200毫安时电池、USB集线器与高分辨率显示屏整合为一体化手持遥控终端，主要面向小型移动机器人的现场操控场景，可搭载模式切换、遥测数据可视化的图形交互界面，实现机器人运动控制、状态参数实时回显的功能。设计过程中优先考虑手持握持的重心平衡，将显示屏布置在手柄上方靠前位置，支架主体采用悬臂式结构连接手柄上沿与屏幕背部，避免遮挡原有手柄按键、摇杆的操作空间，同时预留所有接口的走线通道，保证HDMI、USB等线材可顺畅连接内部各模块，不会出现线材弯折干涉、挤压按键的问题。安装边界完全匹配Stadia手柄的上表面轮廓，支架底部贴合手柄外壳的曲面造型，无需对手柄原有结构做破坏性改装即可完成固定，内部腔体的尺寸严格按照各堆叠模块的外形公差设计，树莓派主板、UPS模块、电池依次层叠布置在屏幕背部的腔体内，各模块之间预留1mm的装配间隙，方便后期检修更换部件，同时避免模块之间挤压造成电路短路。早期迭代版本曾出现屏幕安装对位偏差、支架受力易断裂的问题，优化后调整了支架的加强筋布局，在悬臂连接处增加三角加强结构提升整体刚性，同时修正了屏幕安装槽的定位尺寸，解决了屏幕装配歪斜的问题。打印制作时建议采用垂直于构建板的层叠方向打印支架主体，螺孔位置预留0.2mm的攻丝余量，不建议直接打印带螺纹的孔位，避免层间受力导致螺孔开裂；若需要从螺孔中拆除支架，不要直接硬撬，可先拧出固定螺丝后沿贴合面缓慢分离，防止支架断裂。该结构充分利用了现有游戏手柄的成熟人体工学外形，无需重新设计握持结构即可快速搭建低成本手持遥控设备，适用于机器人调试、小型移动装备现场操控等场景，所有外露接口均做了倒角处理，避免使用时划伤操作人员，屏幕安装角度经过多次调整，适配人眼正常握持时的观看视角，长时间操作不会产生视觉疲劳。
