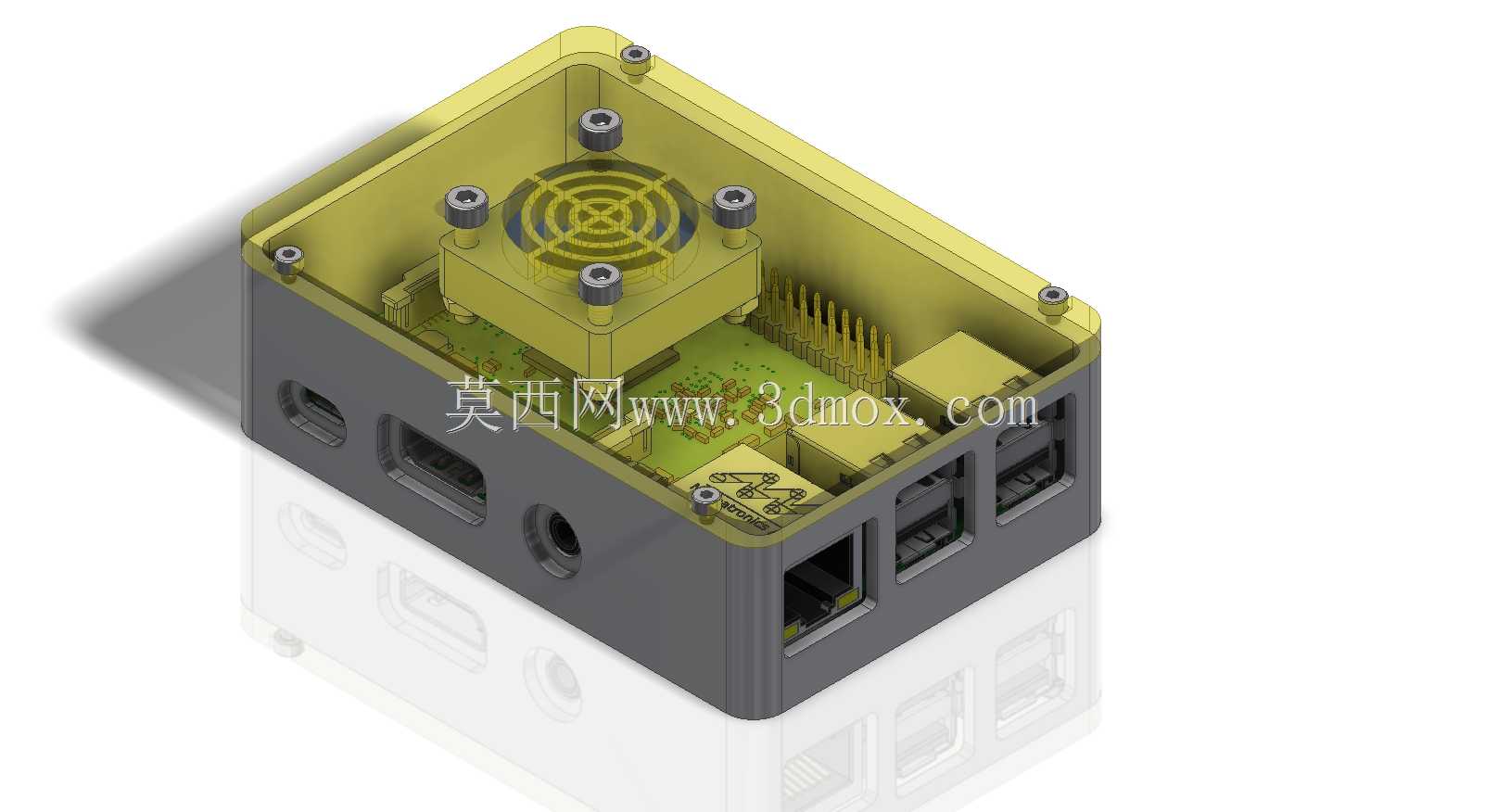

带散热风扇间隙的树莓派3防护外壳

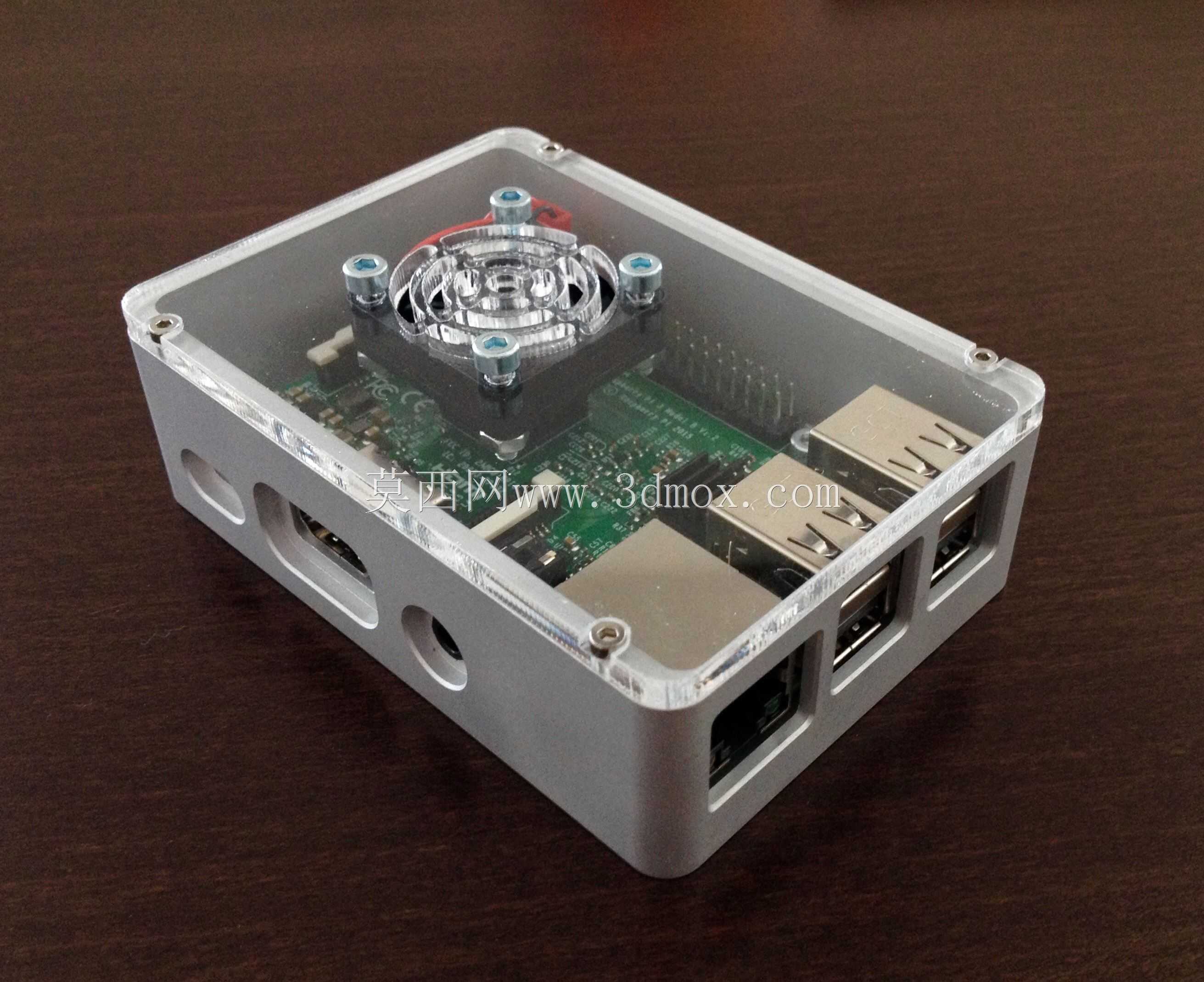

这款外壳针对树莓派3单板计算机的实际使用场景设计，主要面向嵌入式开发、小型智能终端搭建、创客项目原型制作等场景，解决裸板使用时易积灰、接口磕碰损坏、核心芯片散热不足的常见问题。日常使用中，树莓派裸板放置在桌面或设备内部时，引脚容易被误触造成短路，外接排线拉扯时也容易导致接口松脱，这款外壳通过全包裹式的结构设计，将主板完全容纳在腔体内部，仅在对应接口位置预留精准的开孔，既可以避免外界杂物直接接触电路板，也能对各个外接接口起到定位支撑作用，减少插拔外设时对主板焊盘的应力损伤。

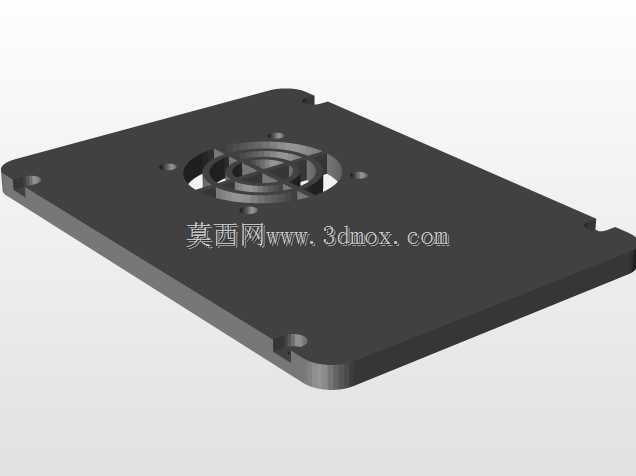

设计过程中优先考虑了散热需求，在外壳顶部预留了专门的风扇安装位，并且特意在风扇与主板核心芯片之间设置了合理的间隙，既避免风扇直接压在芯片表面造成元件受力，也能让气流在腔体内部形成顺畅的循环通路，冷风从风扇位置进入后，可以顺着主板表面流向各个接口区域，带走主控芯片、内存芯片以及供电模块工作时产生的热量，再从外壳侧面的缝隙与接口开孔处排出，相比无间隙的贴合安装结构，这种间隙设计可以避免气流被完全阻挡在风扇下方，提升整体散热效率，长时间高负载运行时也能维持主板工作温度在合理区间。

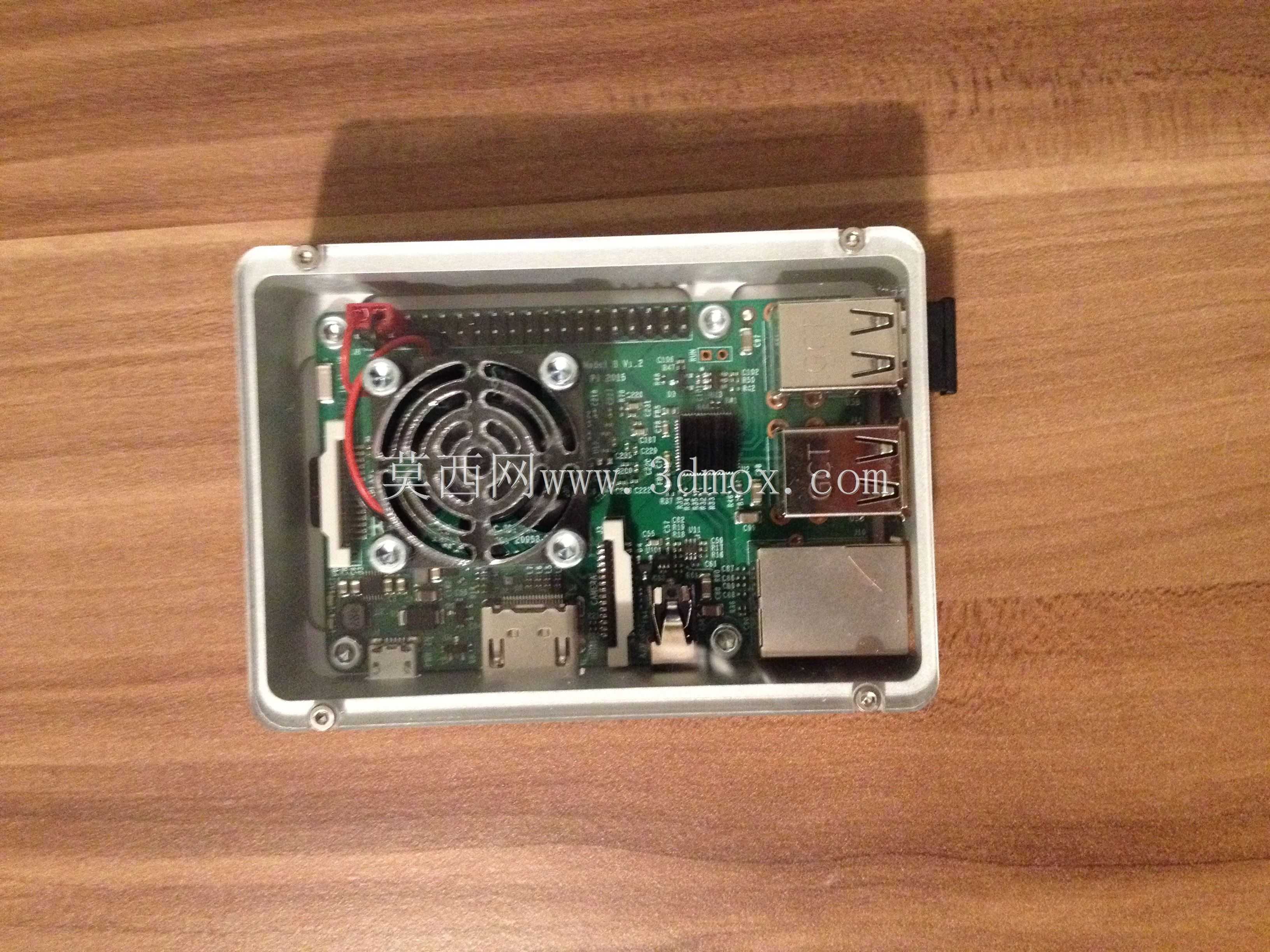

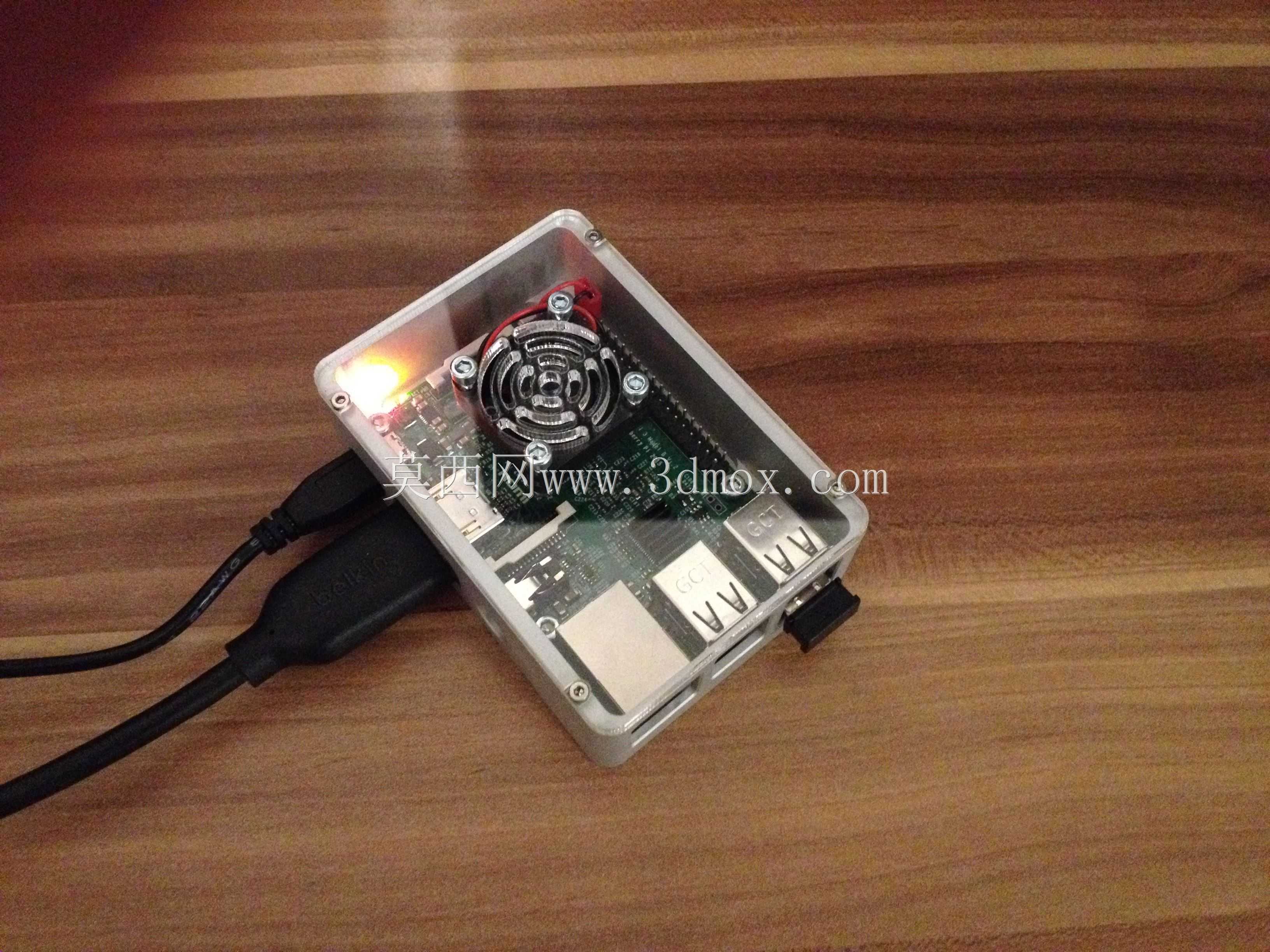

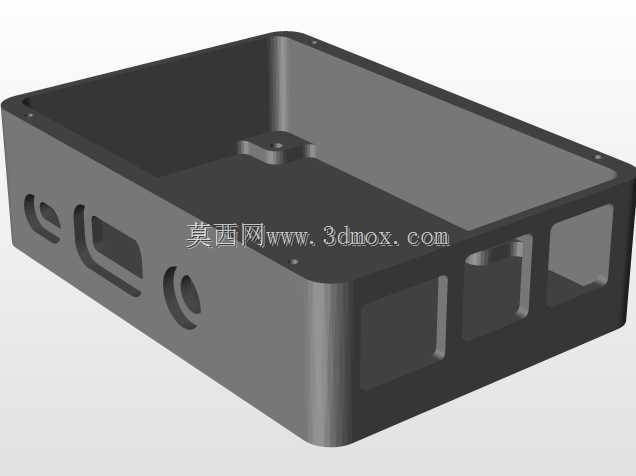

外壳的安装边界完全匹配树莓派3的主板尺寸，底部腔体的定位柱与主板的安装孔位一一对应，装配时不需要额外调整位置，直接将主板放置在定位柱上，再通过螺丝固定即可完成主板与底壳的连接，顶部的风扇安装位也预留了标准的风扇固定孔，适配常用的小型直流散热风扇，不需要额外打孔改造。外壳侧面的开孔完全对齐树莓派3的所有外接接口，包括电源接口、HDMI接口、USB接口、以太网接口以及音频接口，装配完成后所有外设都可以正常插拔，不会被壳体遮挡。上下壳之间采用螺丝连接的固定方式，连接牢固，拆卸维护方便，需要更换主板配件或者清理内部积灰时，只需要拧下固定螺丝即可分开上下壳体，不需要撬动卡扣，避免多次拆卸后出现卡扣断裂的问题。外壳的边角做了圆弧过渡处理，没有尖锐的棱角，日常拿取或者安装到设备内部时不会划伤线材或者操作人员的手部，整体壁厚均匀，既保证了足够的结构强度，不会因为轻微挤压出现变形，也不会占用过多的安装空间，可以轻松嵌入到小型智能设备的内部腔体中，适配各类基于树莓派3开发的终端设备安装需求。
