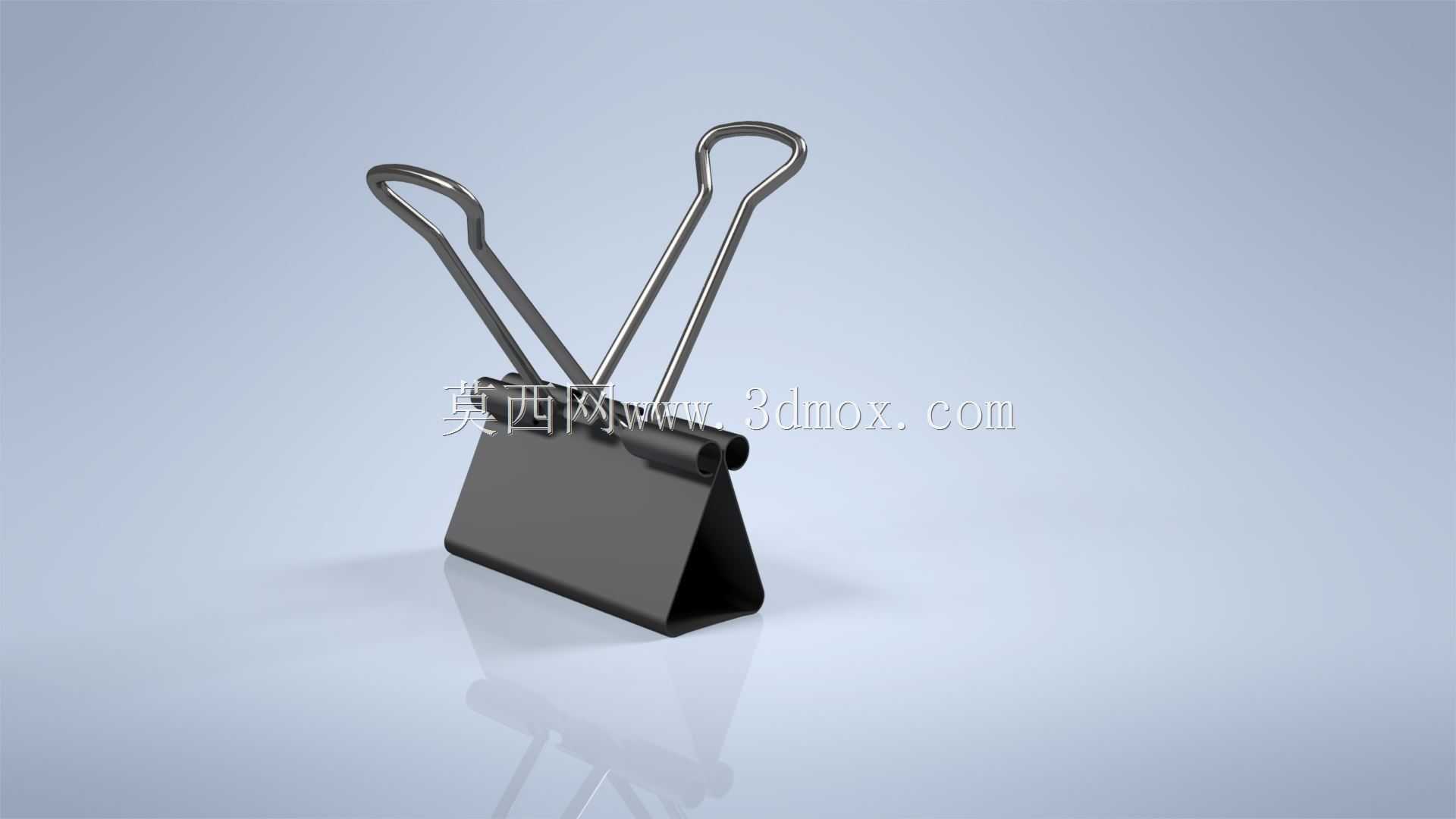

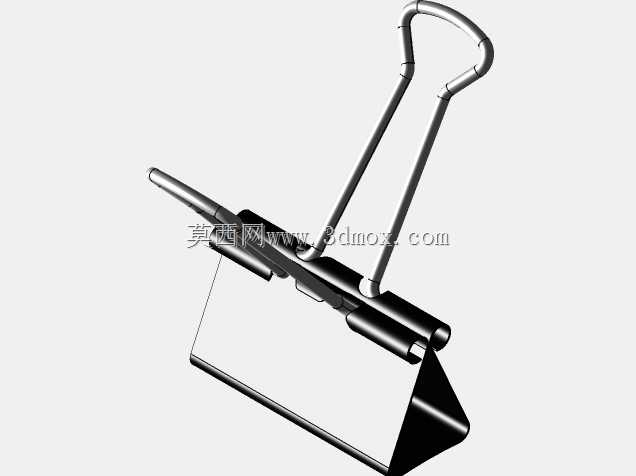

办公常用金属长尾夹结构设计

日常办公场景里，这类夹具备品是桌面整理、文档归集环节最常用的小五金件，不管是研发部门整理纸质技术图纸、生产车间流转工艺单据，还是行政部门归档合同资料，都能看到它的使用身影，和订书钉的装订逻辑不同，它不会在纸张上留下不可逆的装订孔洞，需要取出单页纸张时无需额外工具，直接按压夹尾即可松开夹持结构，不会破坏纸面完整性，也能反复多次使用，适配临时装订、频繁拆取的文档整理需求。从结构设计逻辑来看，整个夹体分为两个核心功能部分，一是一体冲压弯折成型的夹身，采用带弹性的金属薄板弯折成三角支撑结构，依靠金属自身的形变回弹力提供持续的夹持力，夹身的两个夹持边做了内卷边处理，避免锋利的板材边缘割伤纸张或是划伤使用者手部，夹身底部的平直边完全贴合纸面，夹持时不会在纸张表面留下压痕；二是两根对称布置的钢丝手柄，钢丝两端穿入夹身上部的卷边轴孔内，可绕轴孔小范围转动，手柄既作为施力部件，按压两个手柄尾端时能带动夹身夹持口张开，松开后手柄可翻折贴合夹身侧面，减少存放时的空间占用，也能避免突出的钢丝勾挂其他物品。设计过程中需要重点把控几个尺寸边界，首先是夹身的开口张开量，要保证在按压手柄至最大行程时，夹持口的张开距离能适配常规办公用纸的最大堆叠厚度，同时要控制金属板材的弯折角度，保证夹持力沿夹身长度方向均匀分布，避免出现两端夹持力不足、纸张容易滑落的问题；其次是钢丝手柄的弯折半径，手柄顶部的环形弯折处要做圆弧过渡，既提升按压时的手部触感，也能避免应力集中导致钢丝反复弯折后断裂；另外夹身与钢丝的配合间隙要控制在合理范围，间隙过大会导致手柄晃动、施力时传动效率低，间隙过小则会导致手柄转动卡滞，无法顺畅开合。这类夹件除了办公场景的文档装订外，在生产现场也常被用来临时夹持小型零件、固定线束端头，或是在喷涂、烘干工序里作为小型工件的临时吊挂夹具，依靠自身的弹性夹持力实现快速装夹，无需额外的锁紧结构，使用灵活度很高。建模时需要重点还原金属板材的弯折回弹特性，以及钢丝手柄与夹身卷边的转动配合关系，保证装配后手柄的活动行程与实际产品一致，夹身的三角支撑结构要还原出冲压成型后的壁厚均匀性，避免出现弯折处壁厚异常减薄的建模错误，夹持面的平面度也要符合实际产品的成型精度，保证模拟夹持时的受力分布与真实使用状态匹配。
