全可调胜利硬尾摩托车车架结构设计

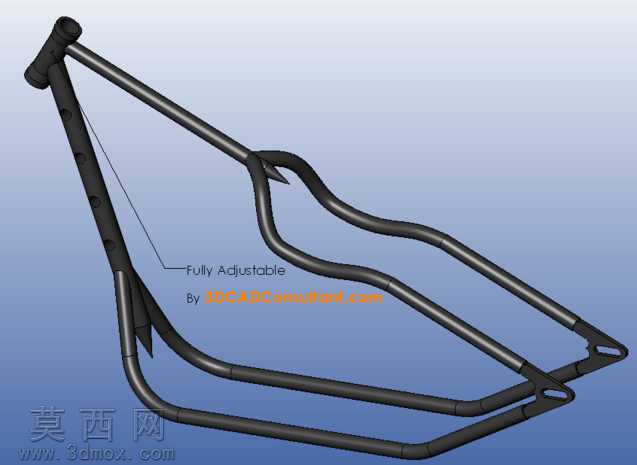

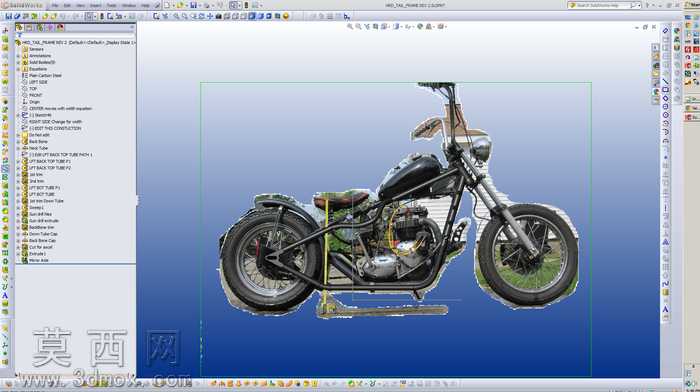

本作品为全可调式胜利硬尾摩托车车架三维建模成果，建模过程依托参数化设计逻辑完成，首先针对硬尾车架的承载需求与改装可调特性进行结构拆解，将整体车架划分为车头立管段、主支撑斜管段、后尾硬叉段、底部承托段四个核心功能模块，通过三维草绘绘制各段管件的空间走向曲线，精准控制管件弯折角度与空间相对位置，确保车架整体几何尺寸符合摩托车骑行的人机工程要求与部件安装适配标准。建模过程中对不同管径的承载管件采用实体扫掠特征生成，其中车头部位采用1英寸直径、120°弯折角度的立管结构，匹配转向轴承的安装尺寸公差，下部连接管与上主管件形成稳定的三角承载结构，后尾段硬叉采用平行双管布局，设置8档可调节的桥板安装位，可根据骑行需求调整后桥安装位置，实现骑行姿态与轴距的灵活适配。材质渲染阶段针对车架金属管件特性，赋予哑光黑磨砂金属材质，模拟真实摩托车改装车架的喷塑表面质感，对管件衔接的焊接部位做细微的焊缝凸起特征处理，还原金属车架焊接加工的真实工艺细节，整体渲染采用淡蓝色渐变背景突出车架结构轮廓，通过定向光源打亮管件弯折处的曲面弧度，清晰展示各段结构的连接关系与可调部位的设计细节。设计思路上围绕硬尾车架的刚性需求与改装可调性展开，摒弃传统硬尾车架固定不可调的结构局限，在后桥连接位置设置多档位安装孔位，可适配不同规格的后轮总成与传动部件，同时预留了胜利系列专用电机与配套坐骑的安装接口，兼顾原厂部件适配性与后期改装拓展空间，各管件的壁厚参数按照摩托车车架的承载标准设置，在保证整体结构刚性的前提下优化管件弯折半径，避免应力集中问题，所有连接部位的衔接角度经过反复参数校验，确保装配时各部件无干涉，可直接用于改装车架的加工参考与装配验证。
