凯华PG1353薄型机械键盘轴体结构设计

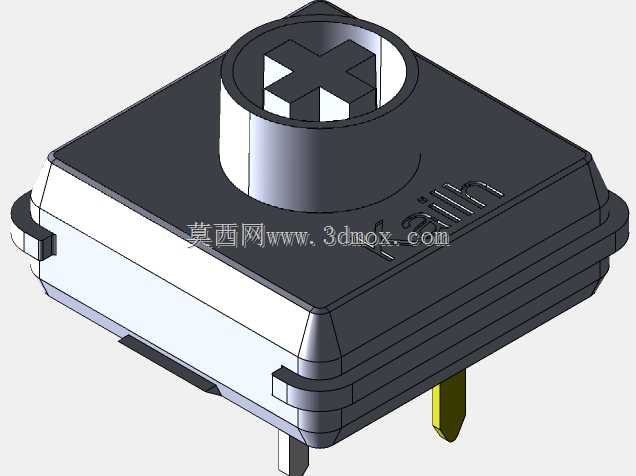

这款薄型按键开关主要面向紧凑型轻薄机械键盘、便携外接键盘、工业控制薄型操作面板等对安装厚度有严格限制的输入场景，相比传统标准机械轴体，它能将整机按键区域的堆叠厚度压缩近40%，适配笔记本内置机械按键、超薄无线键盘这类无法容纳常规轴体的产品，在保障机械按键触发手感的同时，满足消费电子类输入设备的轻薄化设计需求。从结构设计逻辑来看，这款轴体采用方形基座加十字凸台键帽连接柱的经典布局，上盖与底座通过侧边卡扣实现无螺丝装配，既减少了组装工序的零件数量，也方便后期维护时的无损拆解。十字键帽连接柱做了环形围边加固，能避免键帽插拔过程中连接柱断裂的问题，同时围边可以限制键帽的横向晃动量，保证按键按压过程中的同轴度，减少卡涩风险。引脚部分采用直插式设计，适配常规PCB波峰焊工艺，引脚伸出基座的长度控制在标准焊接要求范围内，既保证焊盘浸润的可靠性，也不会因为引脚过长导致焊接后剪脚工序额外增加工时。轴体内部的触发结构做了薄型化适配，动片与静片的接触行程压缩到适配薄型按键的区间，按压触发的压力曲线经过调校，保留机械轴的段落反馈同时，缩短总键程，适配快速输入的使用需求。安装边界上，轴体基座采用标准的方形安装尺寸，可适配通用的薄型键盘定位板开孔，定位板卡接结构做在基座两侧，不需要额外的固定件就能实现轴体与定位板的预固定，组装时可以先将所有轴体卡入定位板，再整体与PCB对位焊接，大幅提升组装效率。基座底部做了定位柱，与PCB上的定位孔配合，能避免焊接过程中轴体偏移导致的引脚虚焊问题。轴体的上下盖配合面做了微缝防尘结构，能减少日常使用中灰尘、毛发进入轴体内部导致的卡滞问题，提升按键的长期使用可靠性，不需要额外加装防尘罩就能满足日常办公、家用场景的防护需求。在实际选型应用中，这款轴体的总高度控制在薄型设备的堆叠阈值内，不需要为轴体预留额外的下沉空间，能给键盘内部的电池、主控板、无线模块留出更多排布空间，对于做内置锂电池的无线薄型机械键盘来说，这种空间优化可以直接提升电池容量，延长设备续航。同时轴体的按压寿命符合机械按键的常规可靠性要求，触发压力适配长时间文字输入的使用场景，不会因为压力过大导致长时间打字的手指疲劳，也不会因为压力过轻出现误触问题。
