英伟达杰森奈诺计算核心板卡结构设计

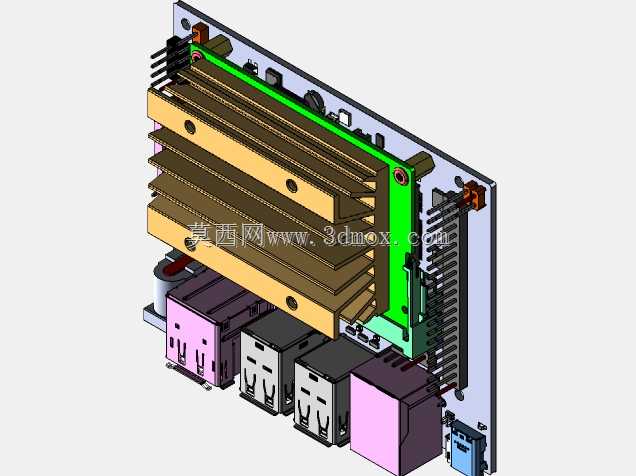

这款板卡结构主要面向边缘计算、嵌入式智能设备部署场景，常见于工业视觉检测终端、小型智能机器人运算单元、车载边缘计算节点这类对空间占用、散热稳定性有严苛要求的设备中，作为核心算力承载部件完成图像解码、AI推理、多设备信号调度的实际功能。从结构设计逻辑来看，整体采用板载元件分层布局的思路，PCB基板作为所有元件的安装载体，上方堆叠的大面积铝挤散热鳍片直接贴合核心算力芯片表面，通过多颗固定锁点将散热模组压紧在芯片顶面，减少接触热阻，鳍片的齿间距、齿高经过匹配核心功耗的测算，保证自然对流或低转速风扇辅助下就能将核心满载温度控制在器件允许的工作区间内。板卡边缘预留了统一规格的排针接口，对应不同功能的IO扩展需求，下方排布的多组不同颜色的接口模块分别对应电源输入、网络通讯、外设信号连接的功能，每个接口模块都设置了定位柱与PCB板卡的定位孔配合，避免焊接或使用过程中出现偏移松脱。安装边界方面，板卡整体采用矩形轮廓，四角预留的安装孔位匹配标准嵌入式机箱的固定螺柱间距，散热鳍片的最高凸起高度严格控制在嵌入式安装槽的限高范围内，不会出现安装后与机箱盖板干涉的问题，板卡侧边的接口伸出长度也匹配机箱面板的开口位置，装配后接口端面与机箱面板基本齐平，不会出现接口凹陷无法插拔、或是突出过多影响外观防护的问题。设计过程中针对不同重量的元件做了受力优化，重量较大的散热模组除了核心位置的锁点，还在靠近板卡边缘的位置设置了辅助固定柱，避免设备受振动冲击时散热模组移位压损核心芯片，下方的接口元件也通过点胶辅助固定的结构预留，提升长期振动工况下的连接可靠性。板卡上的电容、接插件等低矮元件全部排布在散热模组覆盖范围之外的区域，既不会被散热模组挤压，也能保证周边空气流通，避免局部热量堆积影响元件寿命，整体布局充分考虑了批量装配的工艺性，所有元件的排布方向统一，适配SMT贴片加工的走板方向，减少生产过程中的元件转向调整工序，提升装配效率。
