适配40mm无螺纹风扇的覆盆子Pi保护外壳

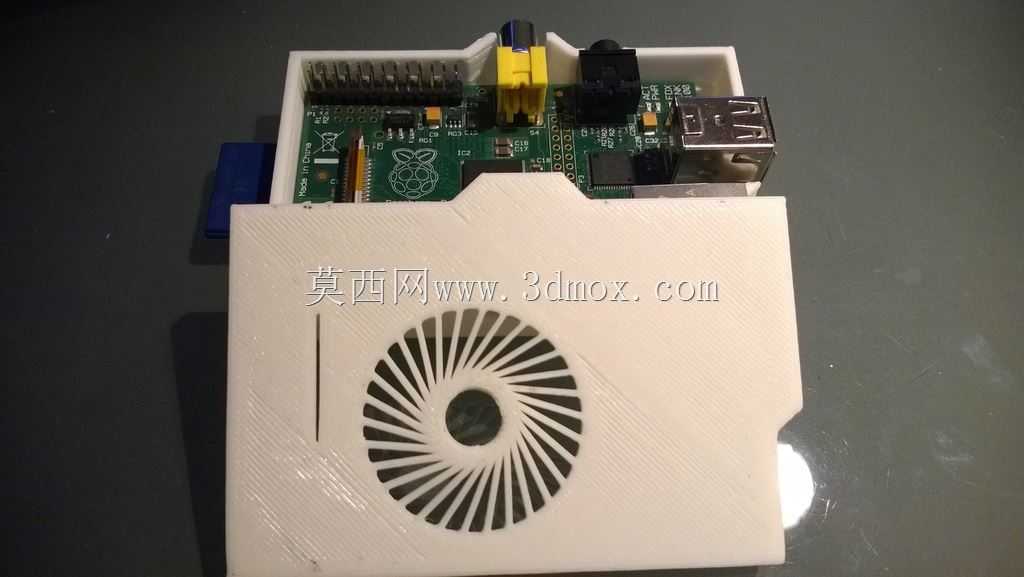

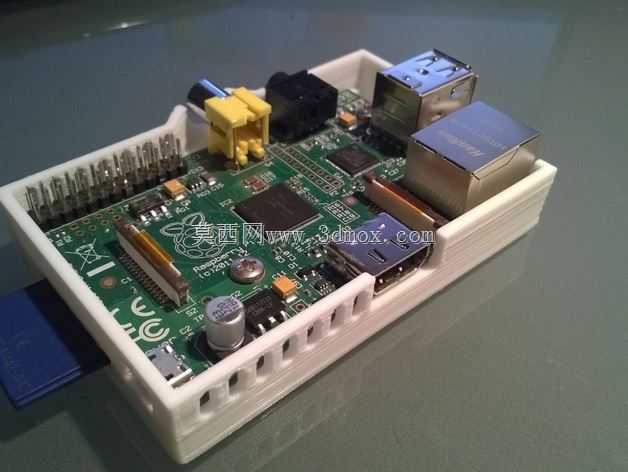

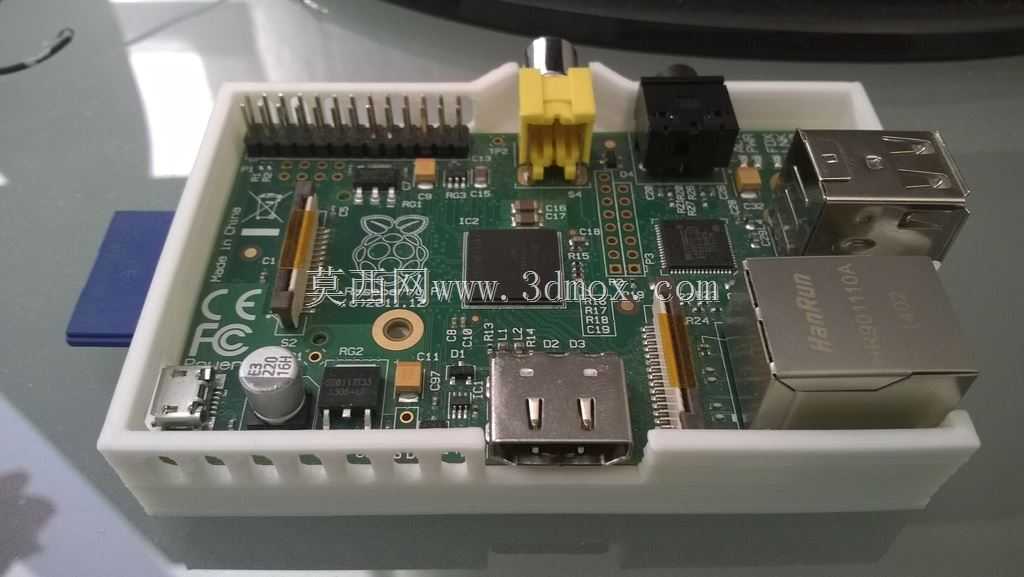

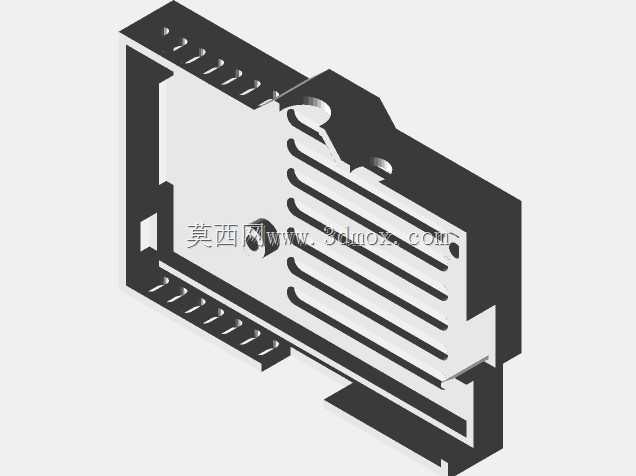

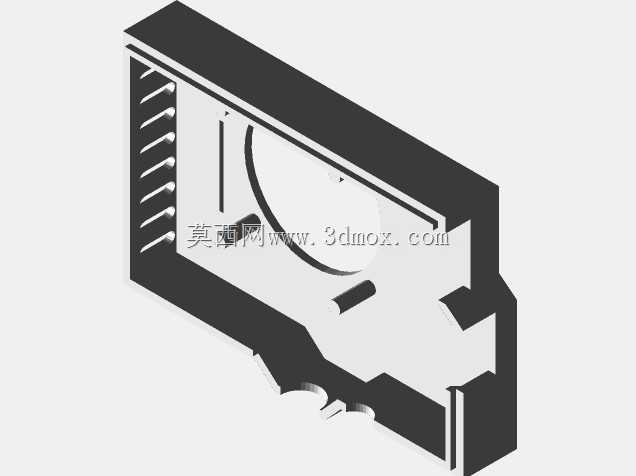

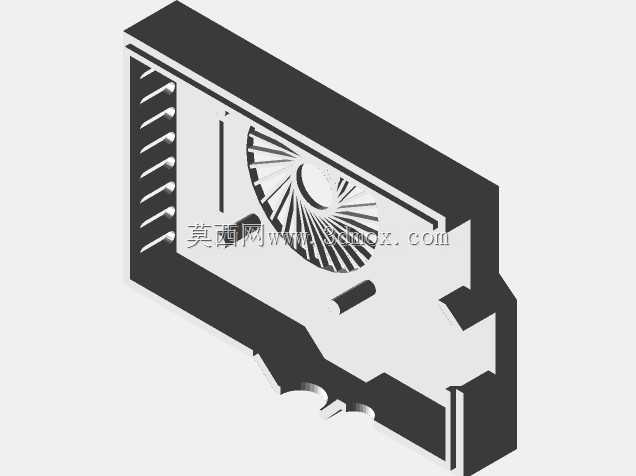

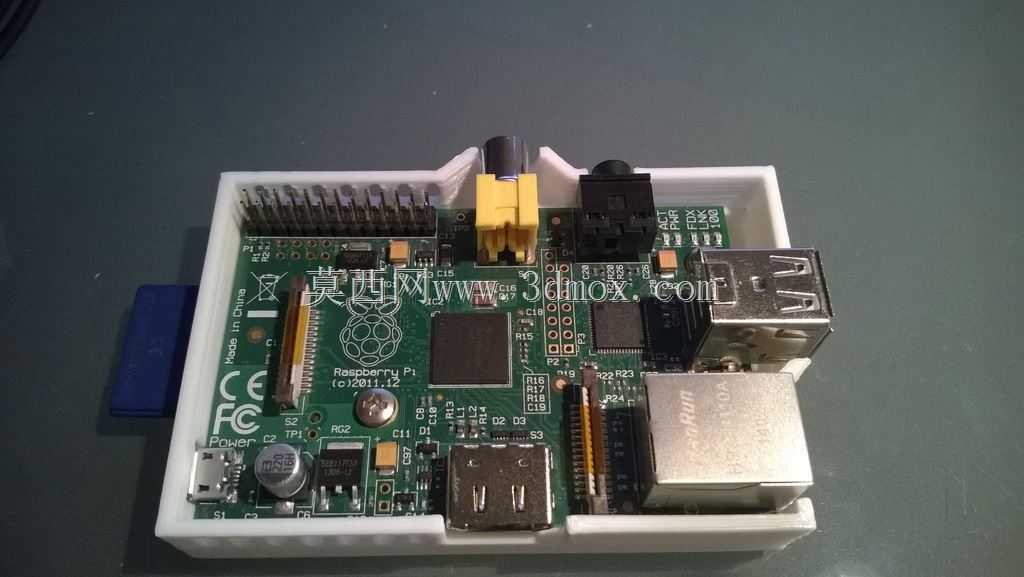

在嵌入式开发与小型单板计算机应用场景中，裸露的电路板极易受环境粉尘、接线拉扯、桌面磕碰影响出现引脚弯折、元件虚焊、短路等问题，专门适配单板机的保护外壳是项目部署、原型验证阶段不可或缺的配套结构件。这款外壳针对覆盆子Pi单板机设计，核心预留了40mm规格无螺纹风扇的安装位，解决了单板机长时间高负载运行时核心芯片过热降频的痛点，适配日常嵌入式开发、小型边缘计算节点搭建、DIY智能硬件项目等多种使用场景。设计过程中优先匹配单板机的接口对位精度，外壳边缘对应USB接口、以太网口、HDMI接口、GPIO排针、供电接口的位置做了精准避让开槽，安装后所有外接接口可正常插拔使用，不会出现接口遮挡、插头无法完全插入的问题。风扇安装区域做了两种结构方案，带格栅的版本可以在风扇进风侧形成均匀的导流风道，避免大颗粒杂物被风扇气流卷入打到扇叶，同时格栅的筋条宽度经过优化，不会过度遮挡进风面积影响散热效率；无格栅版本则适配对通风量要求更高的超频使用场景，减少风阻提升空气流通速率。安装边界上，外壳内部的定位柱完全匹配覆盆子Pi电路板的固定孔位，不需要额外打孔或者粘接，直接将电路板卡入定位槽即可完成主体固定，40mm风扇的安装位采用卡扣式限位结构，不需要额外准备螺丝固定，对准卡位按压即可完成风扇装配，拆装维护十分便捷。外壳整体壁厚均匀，适配FDM3D打印工艺的成型要求，打印过程中不会出现壁厚突变导致的翘曲、填充不均问题，外壳边角做了小圆角过渡，既避免锐边划伤操作人员，也能减少打印过程中的应力集中。外壳表面的风扇通风孔采用放射状排布，在保证通风面积的同时兼顾结构强度，不会因为开孔过多导致外壳受压出现形变，外壳侧面预留了MicroSD卡的插拔缺口，不需要拆开外壳就可以直接更换系统存储卡，日常调试维护时不用反复拆装壳体，提升使用便利性。针对GPIO排针的区域，外壳做了半高避让设计，既可以保护排针底部的焊接点不受外力磕碰，也不会阻碍外接杜邦线、扩展板的插接，适配各类传感器扩展、外接模块接线的使用需求。
