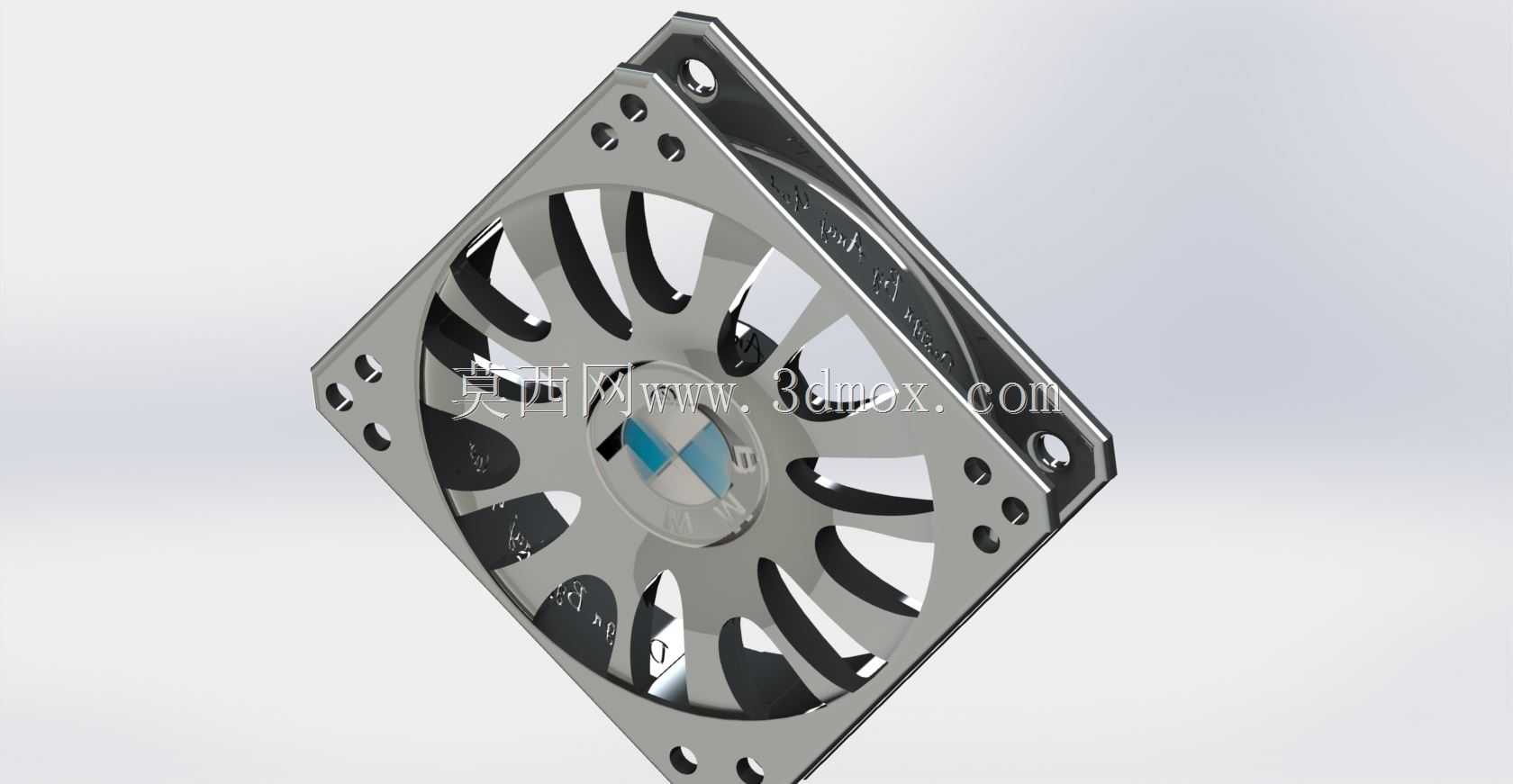

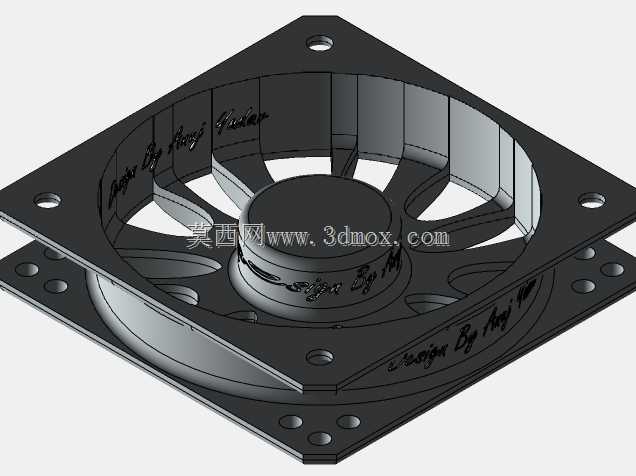

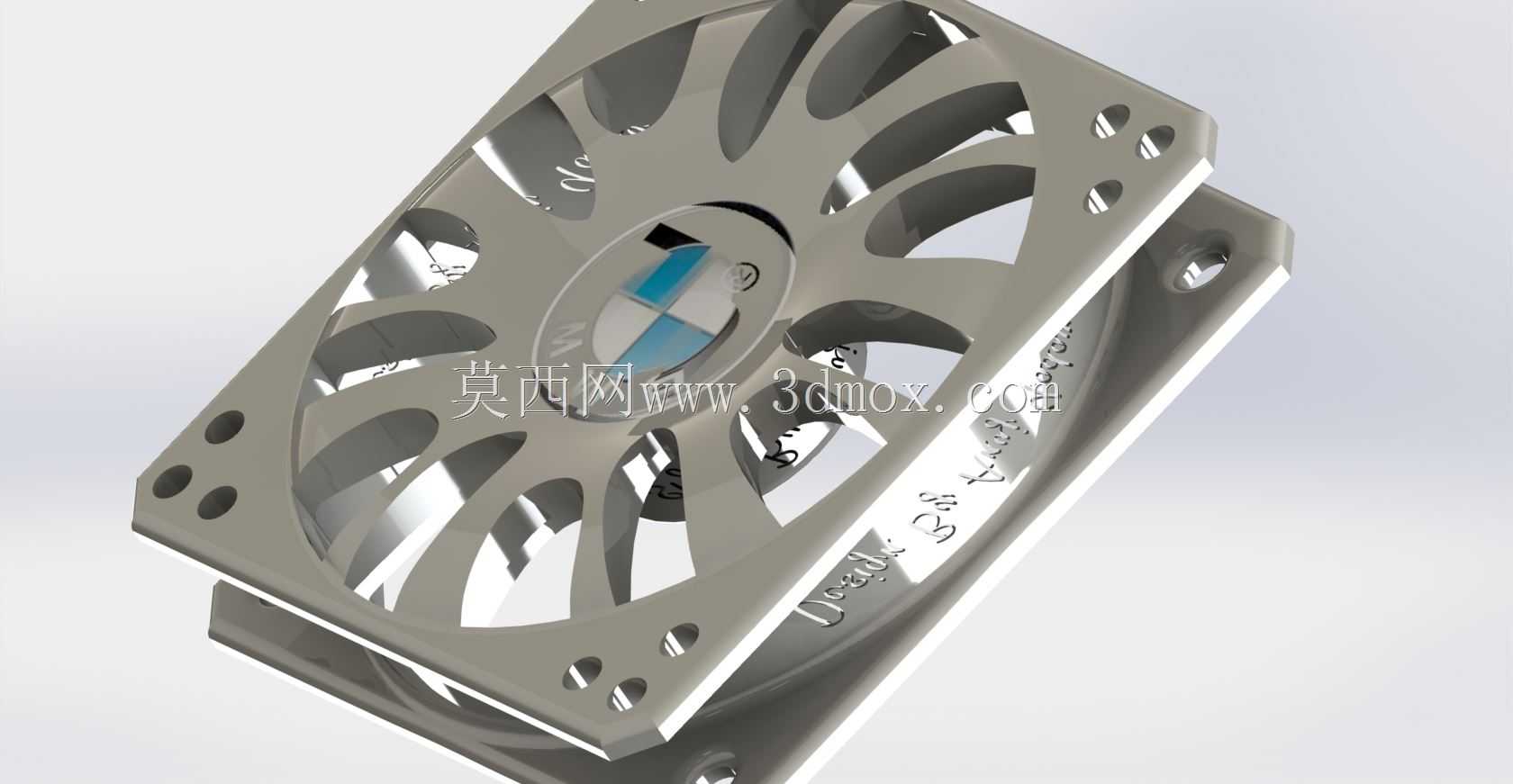

超薄型台式机CPU散热轴流风扇安装结构

在桌面级计算机、紧凑型工控机的硬件散热体系中，CPU风冷散热的风扇安装结构直接决定散热效率、运行稳定性与长期使用可靠性，这类超薄轴流风扇的安装结构设计，需要同时兼顾风道匹配、安装公差、振动抑制与空间适配多重要求。从实际应用场景来看，这类薄型风扇主要适配ITX紧凑型机箱、1U/2U机架式工控服务器、低功耗台式主机的CPU散热模组，这类设备内部空间余量极小，常规厚度风扇无法完成装配，因此对风扇本体的安装边界、固定孔位的公差控制要求远高于普通机箱风扇。从功能特性来看，该风扇采用正方形外框结构，四角预留标准化安装孔位，孔位间距符合行业通用的CPU散热模组安装规范，可直接适配绝大多数下压式、侧吹式CPU散热器的固定支架，无需额外定制转接件；扇叶采用不等距弧形叶型设计，能够在低转速下实现足够的风压输出，同时切割气流时减少周期性涡流噪音，适配办公场景、工业控制场景的低噪音使用需求。设计思路上，首先明确安装边界：外框厚度控制在超薄尺寸区间，适配机箱内部CPU上方的有限垂直空间，避免与内存马甲、机箱侧盖产生装配干涉；四角的安装孔位内嵌金属衬套，避免长期使用中塑料孔位受螺丝锁紧力产生蠕变松动，同时孔位周边做加厚加强筋处理，抵消风扇运行时的微幅振动带来的结构疲劳；扇框中心的轴座采用同心圆定位结构，与散热器的中心定位凸台精准匹配，保证扇叶旋转时与散热鳍片的周向间隙均匀，避免擦边异响。从安装适配性来看，该结构的安装孔位兼容主流的螺丝固定、胶钉减震固定两种方式，采用胶钉固定时可进一步吸收风扇运转的振动传递，避免振动传导到主板、机箱产生共振噪音；外框的进风侧做了导风倒角设计，能够减少进风端的气流紊流，提升进风效率，出风侧为平面结构，可紧密贴合散热鳍片的迎风面，减少漏风损失，让气流全部穿过鳍片间隙带走热量。实际选型装配时，需要注意该风扇的供电接口位置与走线空间，避免走线干涉扇叶旋转，同时锁紧固定螺丝时要保证四角受力均匀，避免扇框变形导致扇叶动平衡失效。这类风扇安装结构的三维建模过程中，需要重点还原孔位的位置公差、扇叶的曲面弧度、加强筋的分布位置，确保模型可直接用于散热模组的装配干涉校验、风道仿真模拟，为硬件结构设计人员提供准确的装配参考。
