带键槽安装结构的螺旋齿轮三维建模作品

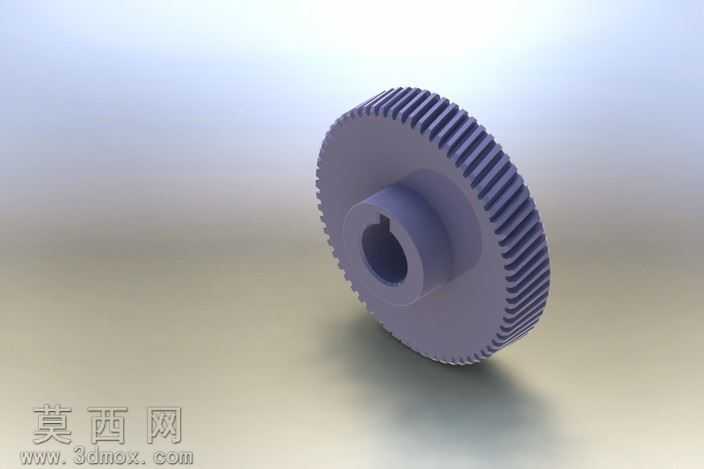

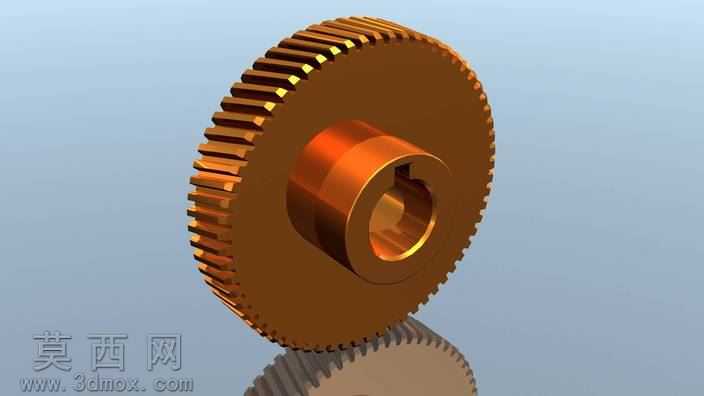

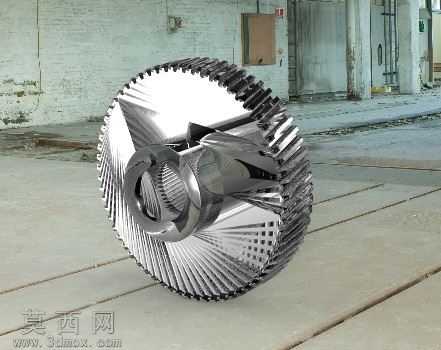

本螺旋齿轮三维建模作品围绕机械传动场景的实际使用需求展开设计，建模过程中严格遵循渐开线螺旋齿轮的齿形生成规范，先通过参数化方程定义齿轮的模数、齿数、螺旋角、压力角等核心参数，再通过三维建模软件的特征操作完成齿坯的基础构建，随后通过扫描、阵列等特征命令逐一生成连续的螺旋轮齿，保证轮齿的螺旋升角均匀一致，齿面过渡平滑无棱角，避免后续结构仿真或加工参考时出现应力集中的问题。模型的轮毂部分设计有适配标准平键的键槽结构，键槽的尺寸公差参考通用机械传动的安装标准设定，轮毂与轮缘之间通过均匀过渡的辐板结构连接，既保证了齿轮整体的结构强度，又合理控制了零件的整体重量，适配多数中低速传动场景的载荷需求。材质渲染阶段，针对工程实际中常用的45号钢调质齿轮材质进行参数调试，调整材质的金属粗糙度、反光度与环境漫反射参数，让渲染后的模型呈现出哑光金属的真实质感，同时通过场景光影的角度调整，清晰展现轮齿的螺旋走向、键槽的轮廓细节以及轮毂与轮辐的过渡结构，方便学习者直观观察螺旋齿轮的整体构造。设计过程中充分考虑了零件的装配适配性，中心安装孔的尺寸、键槽的位置、轮齿的齿顶圆与齿根圆尺寸均参考通用传动件的互换性要求设定，既可以作为机械设计课程中齿轮传动章节的教学演示模型，帮助学习者理解螺旋齿轮相较于直齿轮的传动优势、啮合特点与结构组成，也可以作为非标传动机构设计时的基础参考模型，设计者可根据实际传动比、载荷需求调整对应参数快速衍生适配的齿轮结构，大幅降低同类型零件的重复建模工作量。
