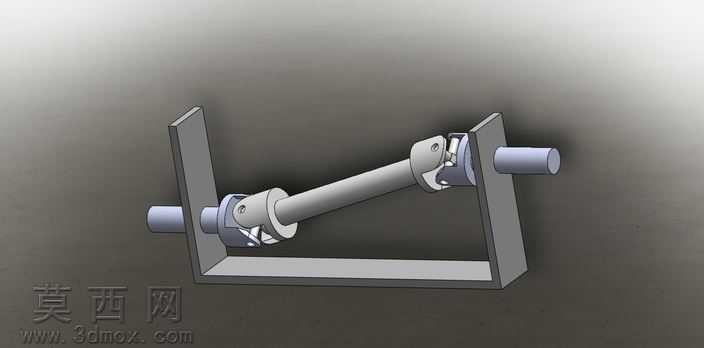

实验演示用可动胡克联轴器结构模型

本模型为用于原理演示的胡克联轴器（万向节）三维结构模型，建模过程以还原真实万向节的传动逻辑与运动特性为核心目标，首先梳理胡克联合的核心组成：两端固定安装支架、主动轴、从动轴、两组十字铰接叉头、十字连接销轴，在三维建模环境中先完成基准轴与基准面的搭建，确定两轴呈倾斜夹角的安装位置，匹配实验演示场景下的偏角传动展示需求。建模阶段对各零件逐一进行参数化绘制：两端的U型固定支架采用拉伸凸台命令完成基体构建，对支架上的轴孔位置添加同轴心配合基准，保证轴件安装后的转动自由度；轴类零件根据传动受力的演示需求，在轴端与叉头连接位置做轴径过渡处理，还原真实轴件的结构细节；十字铰接结构是整个模型的核心，建模时严格控制十字销轴与两侧叉头的配合间隙，既保证铰接处的转动灵活性，又避免间隙过大导致的结构松垮，还原胡克联轴器可实现两相交轴之间动力传递的核心特性。材质与渲染环节，为区分不同功能的零件，对固定支架赋予哑光灰色金属材质，模拟铸铁支架的厚重质感；传动轴件赋予亮面银灰色钢材材质，突出轴类零件的加工质感；铰接销轴位置做轻微的金属高光处理，凸显运动副的结构位置；整体渲染采用柔和的侧方打光，在背景上形成自然的明暗过渡，既清晰展示整体装配关系，又能突出核心铰接位置的结构细节。装配阶段严格按照真实机械装配逻辑添加配合关系：固定支架设置为固定零件，主动轴与支架轴孔添加同轴心配合与轴向限位配合，保证主动轴可绕自身轴线转动；从动轴与另一侧支架添加同样的转动配合；十字销轴与两侧叉头分别添加铰接配合，保证两轴可通过十字结构实现倾斜角度下的动力传递，完成装配后可通过拖动主动轴转动，直观演示胡克联轴器在两轴存在夹角时的运动传递过程，清晰展示不等速传动的特性，完全满足实验演示中讲解万向节工作原理的需求，模型结构完整，配合关系准确，无多余冗余结构，所有零件均可实现对应的运动功能，可直接用于原理展示、教学课件制作等场景。
