LoRaWAN节点用气象站史蒂文森防护屏

户外气象监测场景中，裸露的温湿度传感器极易受太阳直接辐射、降水溅射、地面反射热干扰，导致采集数据偏离真实大气环境值，这款配套LoRaWAN节点的史蒂文森屏幕，正是为解决户外传感单元的环境防护问题设计的结构件。从实际使用场景来看，这类防护屏多部署在农田墒情监测点、城市环境微站、林区火险预警点位、园区小型气象观测点，不需要配套大型气象站的重型支架，适配低功耗广域物联网节点的轻量化部署需求，安装后既能保证空气在传感区域自由流通，又能阻挡太阳直射、雨雪直接落在传感元件上，同时避免强风直吹导致的测量误差。

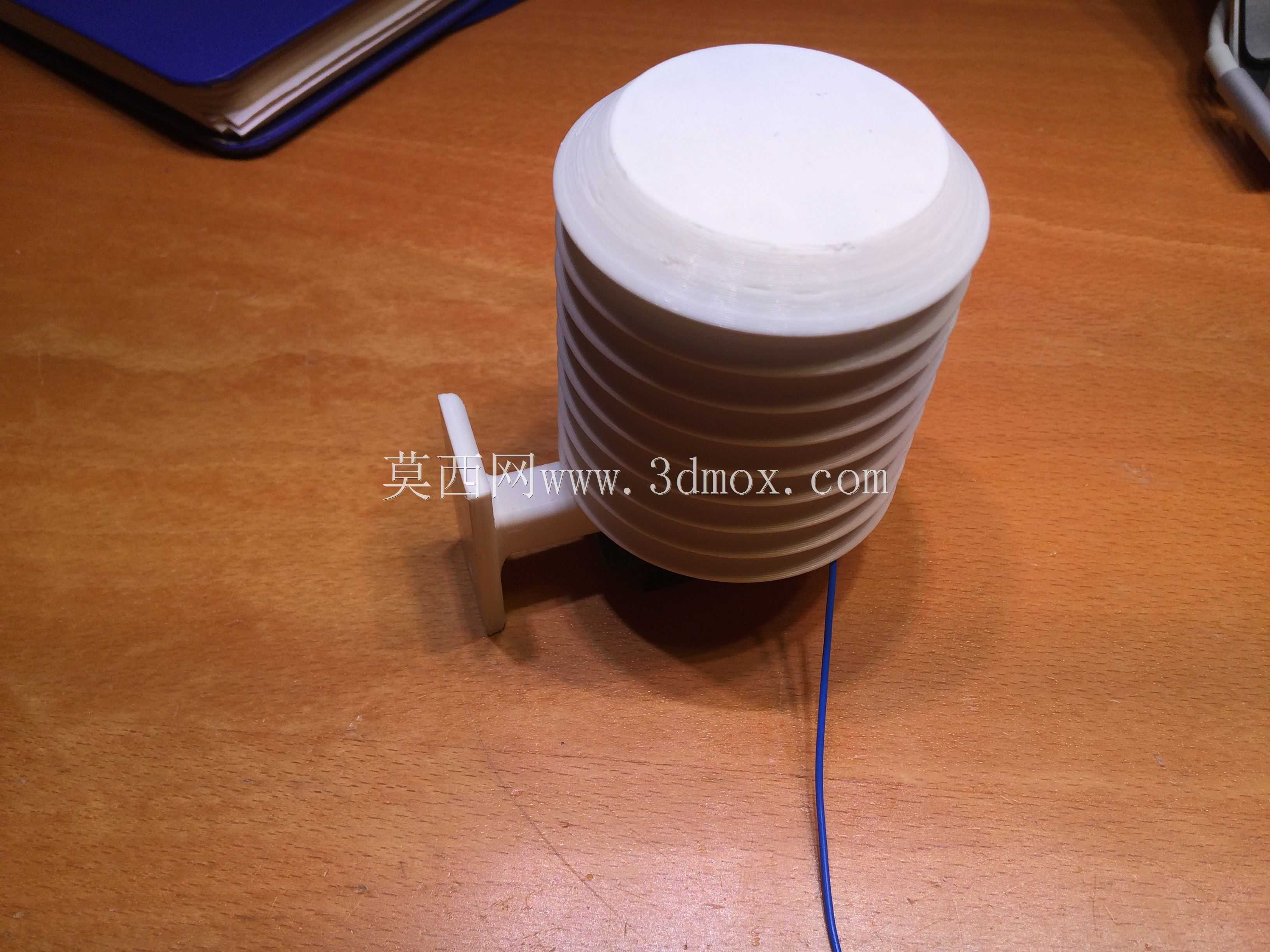

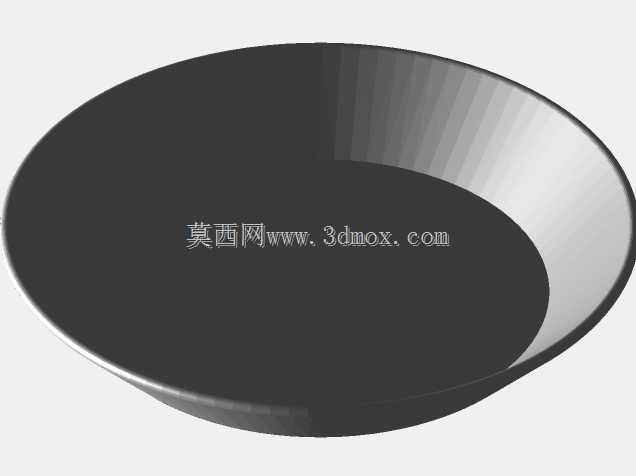

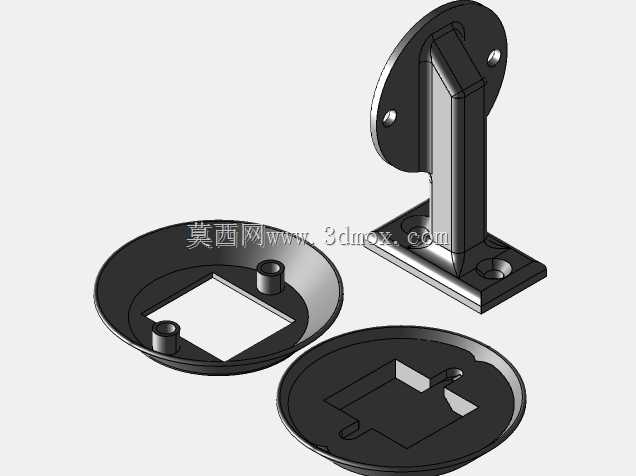

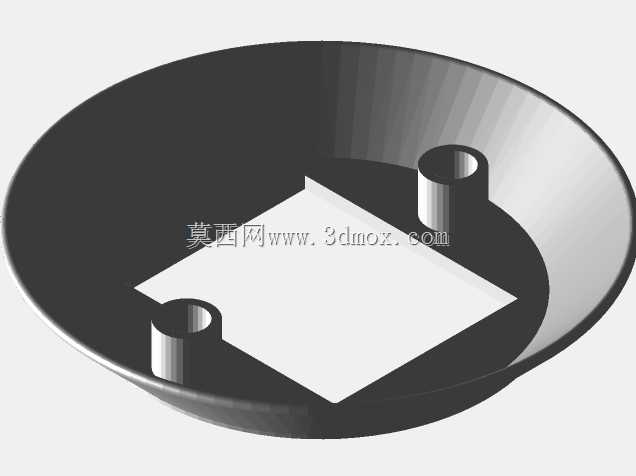

结构设计上，整体采用多层环形叠片的层叠式结构，每层叠片之间预留均匀的通风间隙，叠片边缘做了小角度的下倾翻边，一方面可以引导自然风在屏体内部形成平缓的流通通道，让内部空气与外界大气充分交换，保证温湿度传感器的响应速度；另一方面翻边结构可以在降雨时让水滴顺着叠片外沿滑落，不会渗入内部腔体打湿传感元件。屏体底部预留了传感元件安装位，可直接固定温湿度、气压这类常见的气象传感模组，出线位置做了限位结构，避免线缆拉扯导致的传感移位。

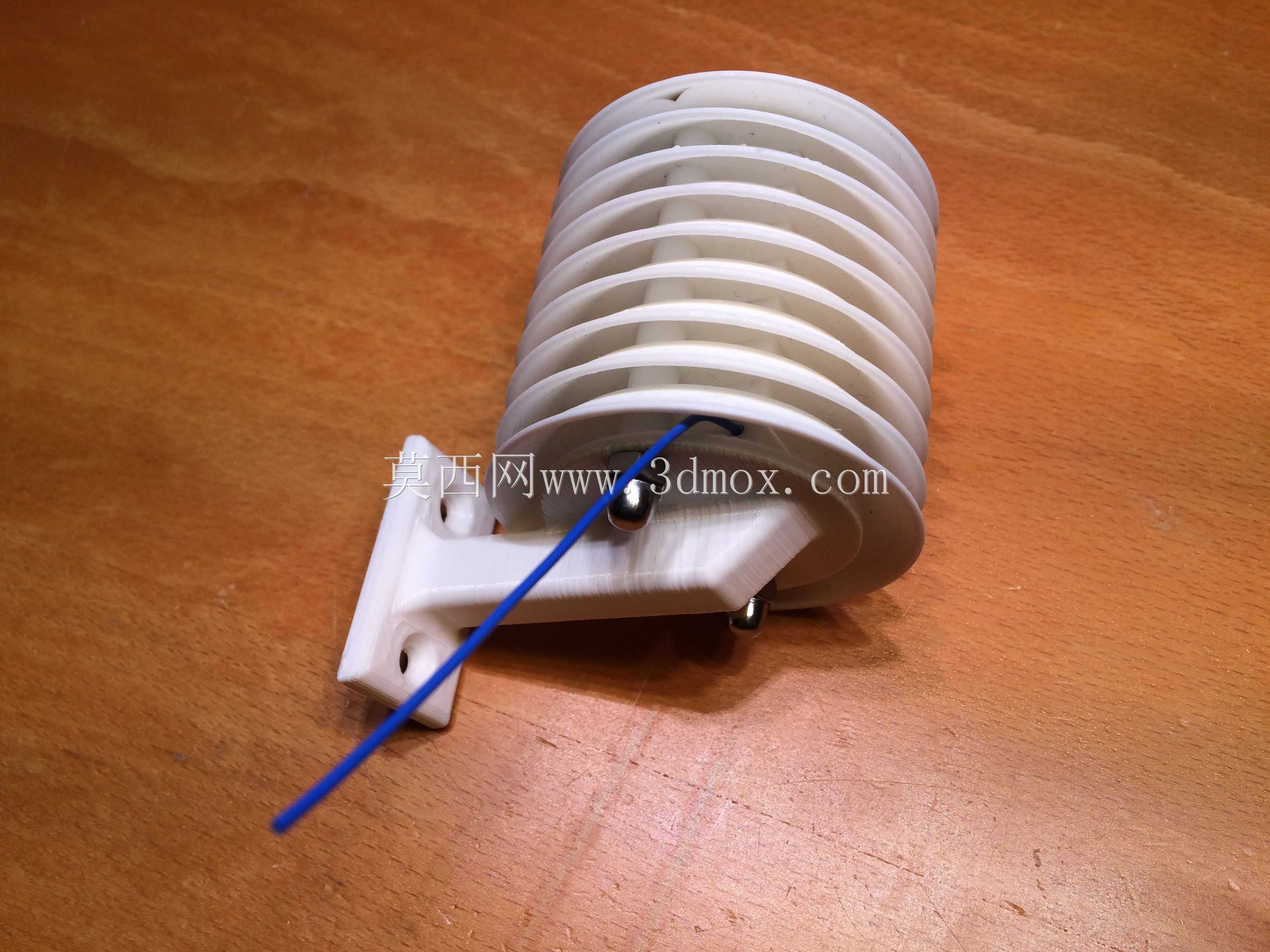

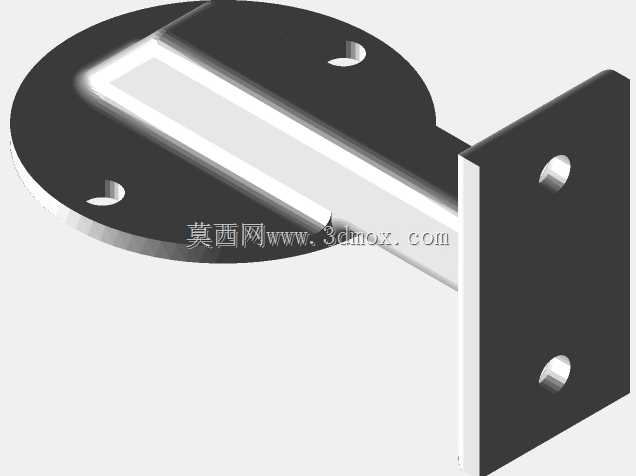

安装结构部分，屏体侧面集成了一体式的安装支座，支座上开设两个标准安装孔，实际安装时仅需搭配2个M4×60mm螺栓与配套M4螺母，即可将整个防护屏固定在立杆、墙面支架或者设备外壳上，不需要额外加工定制转接件，安装边界清晰，支座与屏体主体的连接位置做了加强筋处理，应对户外长期风载不会出现连接断裂的问题。屏体内部的腔体尺寸经过核算，既可以容纳常规尺寸的LoRaWAN传感节点板与传感元件，又不会因为腔体过大导致内部空气流通滞后，影响测量实时性。

从工程选型角度看，这类轻量化防护屏替代了传统木质史蒂文森屏的复杂组装流程，一体化的结构不需要现场拼接叠片，整体重量轻，对安装支架的承重要求极低，非常适合分布式、多点位的物联网气象监测项目使用，结构设计上充分考虑了户外长期使用的防护需求与安装便捷性，没有冗余的结构设计，所有特征都服务于传感防护与安装固定的核心功能。
