思科IE3000工业以太网交换机外观结构

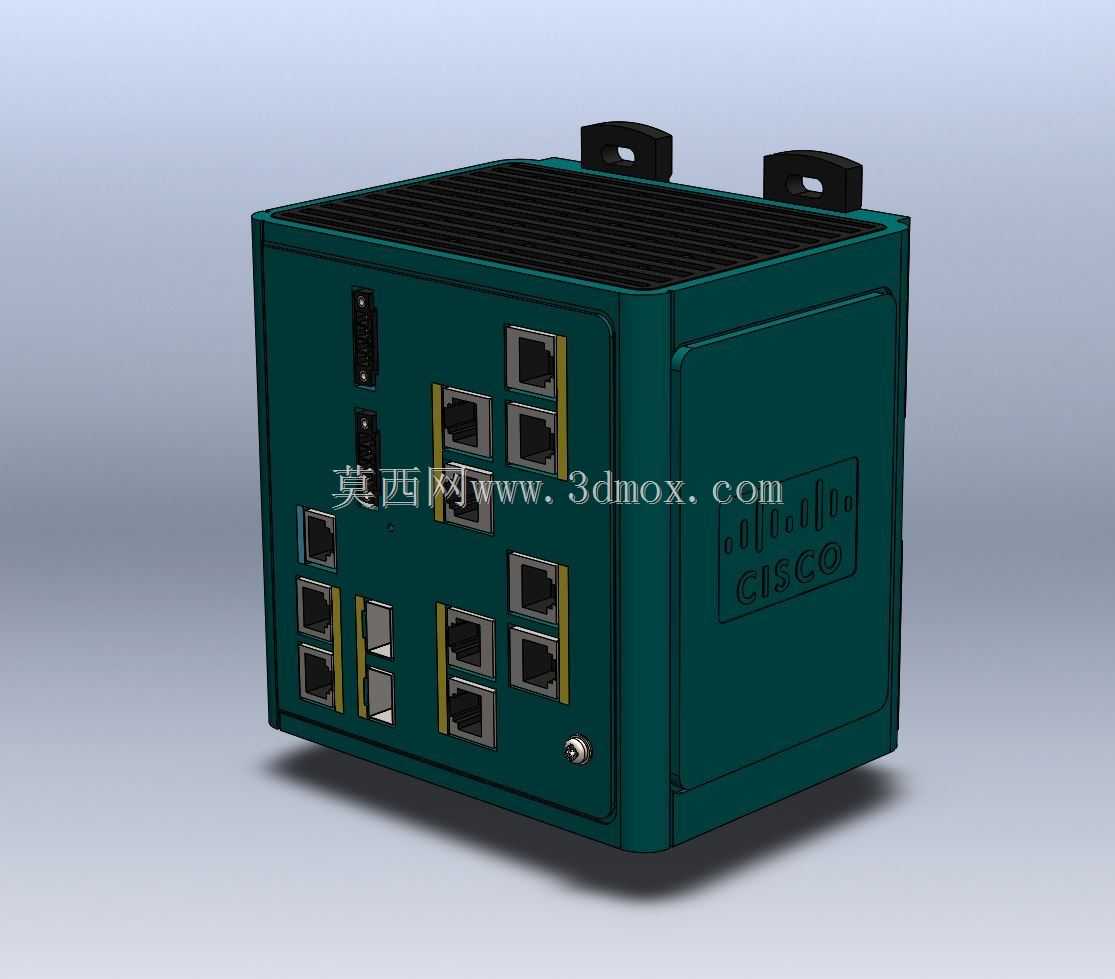

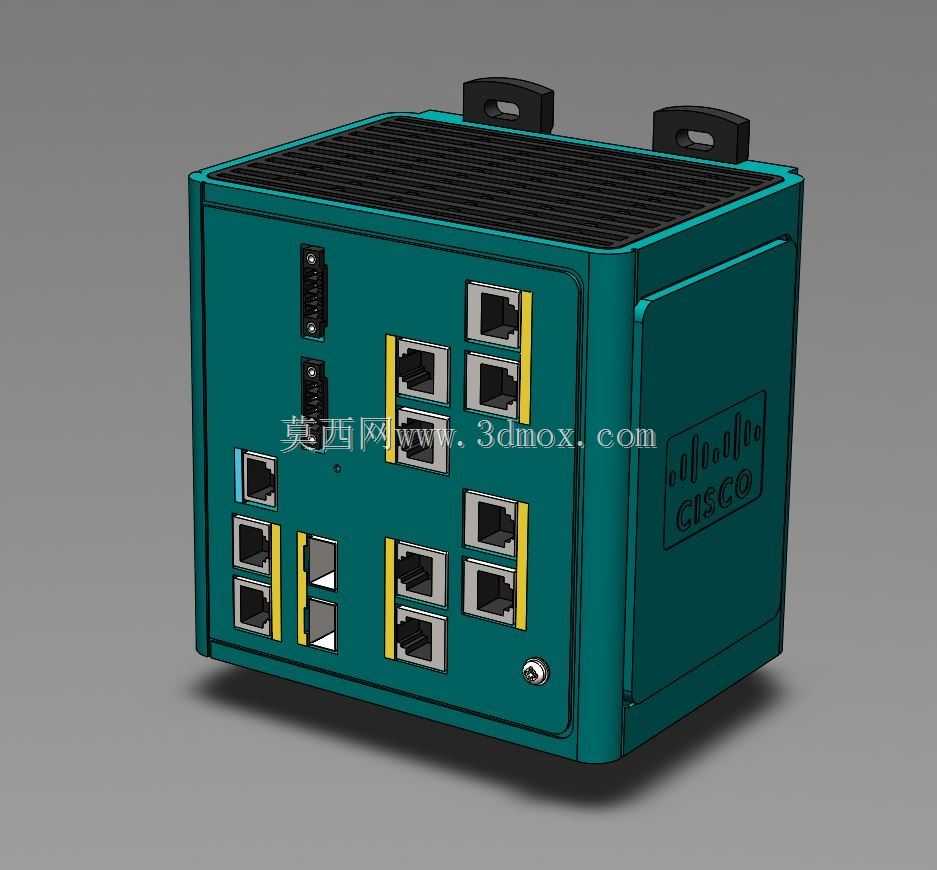

做工业现场网络部署的工程师都清楚，车间级的网络设备选型从来不是拿商用交换机凑数就行，这款工业以太网交换机的结构设计，完全是冲着严苛工业场景的安装与使用需求做的适配。从建模还原的结构来看，机身采用深绿金属壳体，顶部预留的两个挂耳安装位，既支持标准DIN导轨卡装，也能配合螺栓做壁挂固定，安装边界预留了足够的接线操作空间，不会出现端口插线后和相邻设备干涉的问题。设备正面排布了多组以太网电口，部分端口带黄色标识圈，是专门划分的光口/上行口预留位，端口间距做了加宽处理，哪怕是插带屏蔽壳的工业水晶头，也不会出现相邻端口互相卡位的情况，侧面的CISCO标识做了凹陷蚀刻处理，不是后期丝印，长期在多粉尘、有油污的车间环境里也不会磨掉标识。从结构设计思路上，整机采用无风扇封闭式散热结构，顶部的格栅散热筋是和壳体一体压铸成型的，既保证了壳体的结构强度，也能通过壳体本身的金属材质把内部电路板的工作热量传导散出，避免了风扇散热带来的粉尘吸入、风扇寿命短的问题，完全适配-40到75摄氏度的宽温工作场景，不管是放在冶金车间的控制柜里，还是户外光伏场站的设备箱内，都能稳定工作。设备的边角都做了圆弧过渡处理，没有尖锐的冲压棱角，安装作业时不会划伤施工人员的线缆或者手部，底部预留的接地柱位置做了内凹处理，接完地线后端子不会突出机身，避免安装推进导轨时刮蹭柜内其他线缆。端口侧的布局完全按照工业现场接线习惯排布，电源接口、告警接口放在最侧边，网络端口按端口组整齐排列，现场做线号标记、后期运维排查故障时，能快速对应端口位置，不用歪着身子凑到柜内找端口标识。整机的外形尺寸控制得非常紧凑，宽度刚好占标准控制柜内的半格安装位，深度也不会超出常规导轨安装的柜体深度范围，哪怕是在紧凑的分布式IO柜里，也能和PLC、电源模块并排安装，不会额外占用过多柜内空间。壳体的拼接处做了凸台止口设计，配合密封胶条能达到IP40以上的防护等级，阻挡车间内的金属碎屑、粉尘飘入设备内部，避免电路短路故障，这种结构细节在商用交换机上是完全看不到的，也是工业级设备和商用设备最核心的结构差异。
