EKWB水冷DC-LT组合适配结构件

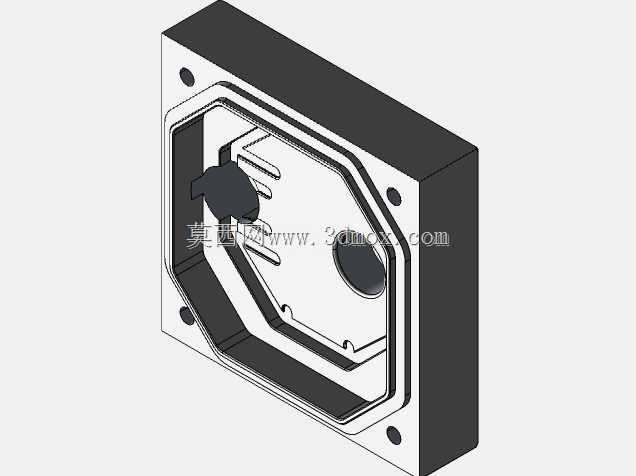

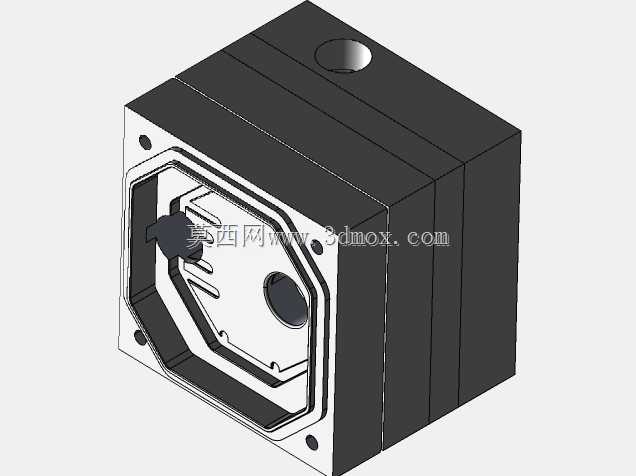

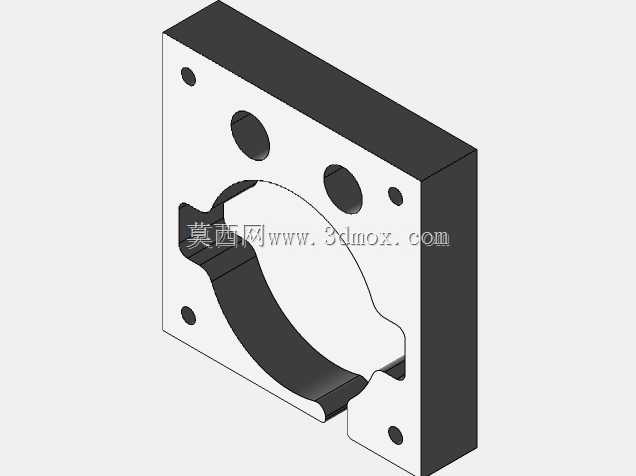

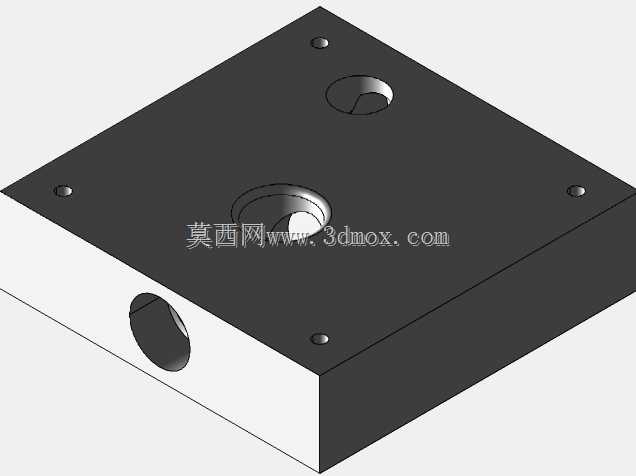

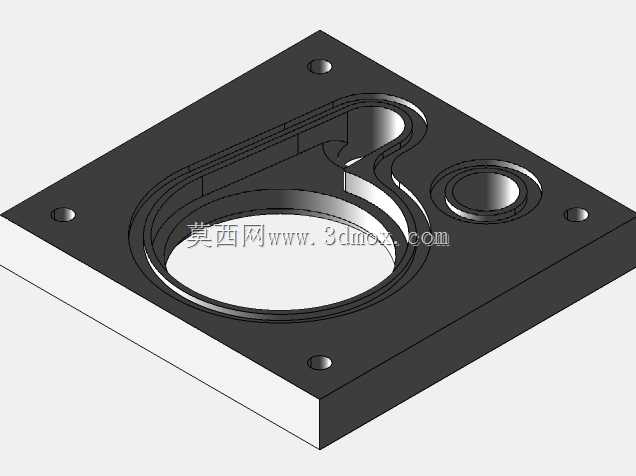

这款水冷组合适配结构件主要面向PC分体水冷改装、小型紧凑型散热系统搭建场景，用于衔接DC-LT水泵与EKWB系列冷头，解决紧凑装机空间内的水路整合问题，减少额外管路转接带来的流阻与漏液风险，适配SFX小尺寸机箱的内部空间布局需求。设计过程中围绕流道优化与安装适配做了多轮迭代调整，最初版本以空间节省为核心目标，后续针对安装孔位对齐、流道截面做了针对性修正，将适配安装尺寸从初始的58.5x58.5mm调整为60.5x60.5mm，匹配修改后的EKWB亚克力顶盖安装孔位，同时将进出口位置向边缘迁移，减少管路弯折时的流量限制，适配2mm内径的O型密封圈而非传统2.2mm规格，方便管路绕接施工，降低流道内部的流量限制。在高度维度上做了多轮减薄优化，将对接冷头侧的流道从原结构的5mm缩减至4.2mm，更贴近铜底座的实际流道深度，进出口位置从顶部改设为侧面，整体安装高度控制在49.3mm，包含底座厚度的总装配尺寸为54.9mm，无额外配件时的装配高度进一步压缩，将原泵体底座从11mm减薄至10.5mm，泵壳厚度从10mm减薄至7.9mm，所有安装孔位与原EKWB顶盖上的孔位对称，适配m3规格的安装螺钉，其中泵体与其他零件的连接采用m3x8mm规格螺钉，泵的内接口直接拧入泵壳对应螺纹位，减少额外转接件的使用。设计中特意删除了非必要的冗余螺纹，仅保留顶部零件上的安装螺纹，避免多余螺纹孔带来的漏液隐患，同时调整了水腔内部的导流结构，修正了水路输送通道的对齐精度，添加了明确的O型圈安装定位槽，确保水泵与冷头组合安装后的密封可靠性，后续迭代版本还预留了更多进出口端口拓展位，可根据装机需求调整水路走向，适配不同的机箱内部布局。该结构件可采用亚克力材质加工，也可替换为铜质材料进一步压缩整体厚度，提升散热传导效率，安装时无需对原有冷头、水泵做破坏性修改，直接替换原有衔接件即可完成组装，适合追求紧凑水冷布局的改装场景使用，安装边界预留了足够的螺钉操作空间，侧面接口的设计也让管路走线更加贴合机箱内壁，避免与机箱内其他硬件产生安装干涉。
