双手持式工业设备操控手柄结构设计

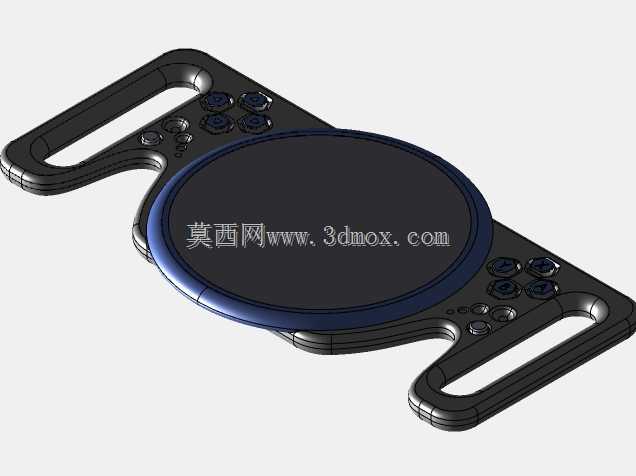

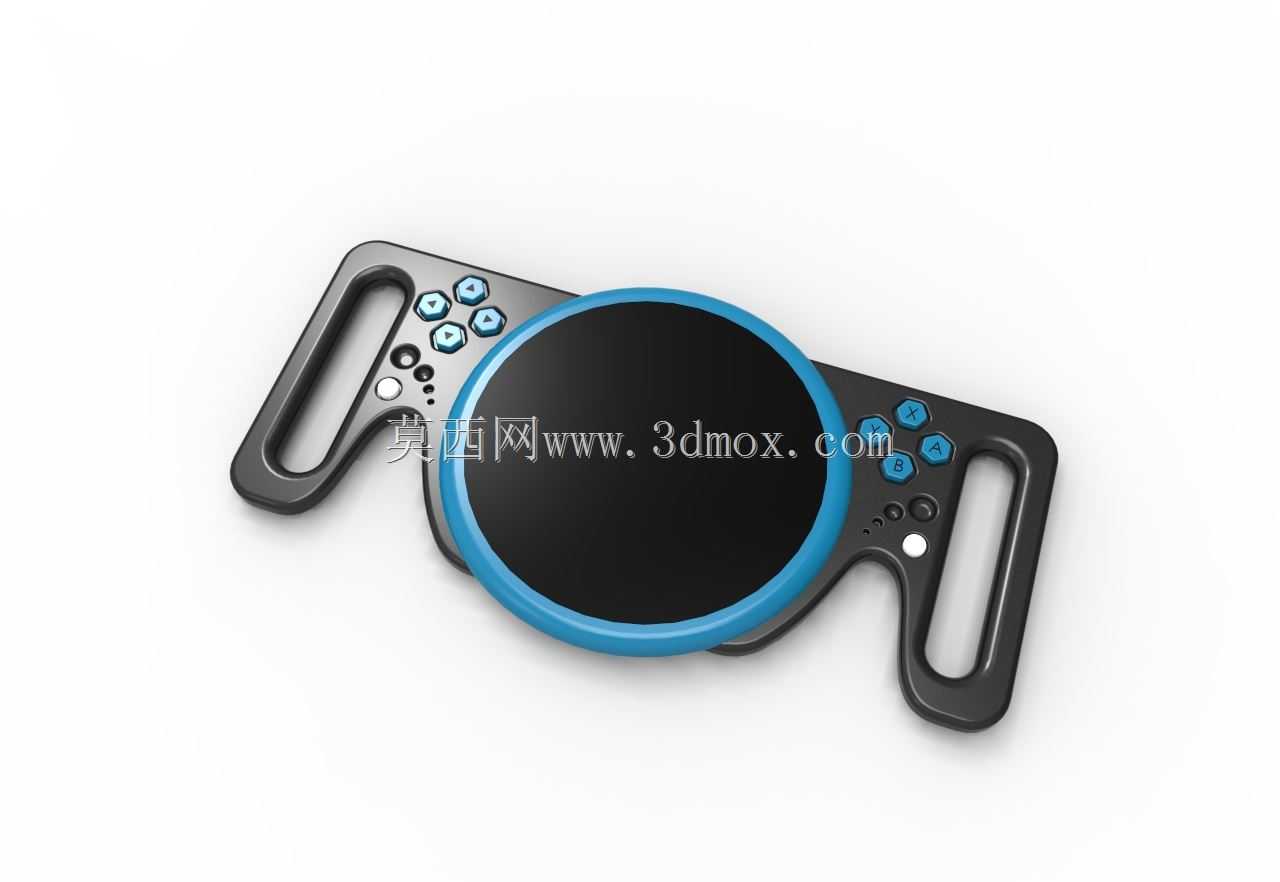

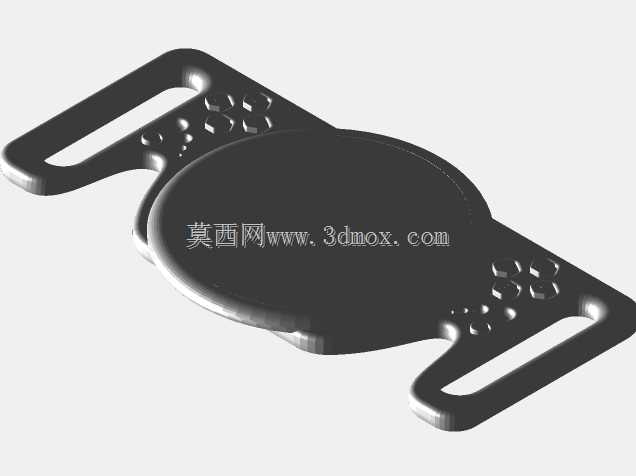

这款双手持操控终端的结构设计，核心围绕工业场景下的长时间握持操作需求展开，整体采用对称式双握把布局，握把区域做了贴合手掌弧度的内凹曲面处理，边缘做了R3以上的圆角过渡，避免长时间握持产生硌手的压痕，适配不同掌型的操作人员使用，不管是站立操作还是移动作业场景下，都能保证握持的稳定性，不会因为手部出汗或者设备轻微晃动出现滑脱的问题。中间的圆形触控区域做了凸起的蓝色包边设计，一方面作为视觉识别的核心区域，方便操作人员在视线不紧盯设备的情况下快速定位触控区位置，另一方面包边高出触控面1.2mm，能避免日常放置或者操作时硬物直接刮擦触控表面，降低触控面板的磨损概率。功能按键采用分区布局设计，左侧握把旁的按键组对应设备的模式切换、功能确认类操作，右侧按键组对应参数调节、方向控制类高频操作，按键的凸起高度做了差异化设计，高频操作按键凸起1.8mm，低频功能按键凸起1.2mm，操作人员可以通过指尖触感快速区分按键功能，减少低头确认按键的频次，提升作业过程中的操作效率。握把末端的挂绳孔位做了内嵌式设计，不会突出设备外轮廓，避免操作过程中挂绳孔勾挂周边线缆或者工装部件，设备整体的外轮廓没有尖锐棱角，所有拼接缝都做了错位止口设计，能阻挡日常作业场景下的粉尘、少量飞溅液体进入设备内部，适配车间、户外巡检等多场景的使用需求。从安装边界来看，这款手持终端的内部PCB安装位预留了0.8mm的防震缓冲间隙，按键下方的导电胶安装槽做了定位柱设计，装配时不需要额外打胶就能固定导电胶位置，提升装配效率，电池仓位于握把内部，重心落在双手握持的中心位置，长时间举持操作不会出现前端下坠的疲劳感。设备侧面的功能开孔都做了下沉式设计，接口位置预留了防水胶圈的安装槽位，如果后续需要做更高防护等级的版本，只需要更换对应规格的胶圈就能实现，不需要改动整体外壳结构，预留了足够的迭代优化空间。
