壁挂式BOSE QC系列耳机挂放支架结构设计

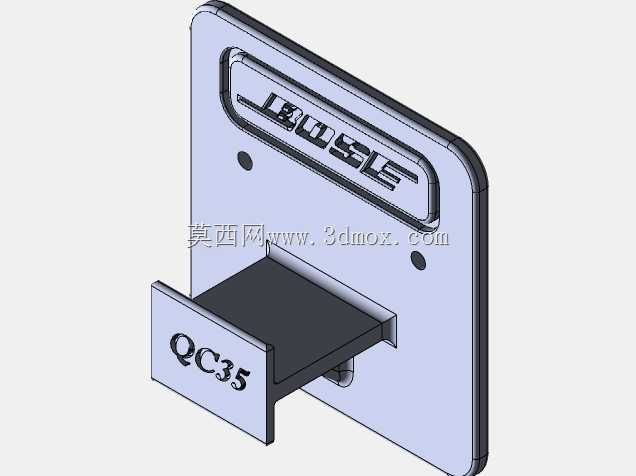

这款壁挂式耳机支架主要面向个人桌面音频设备收纳、录音棚工位耳机整理、电竞桌面外设挂载等场景使用，解决头戴式耳机随意摆放导致的头梁压损、耳罩积灰、桌面空间占用杂乱的实际问题。从结构设计逻辑来看，整体采用背板加承托挂臂的分体式一体化成型思路，背板为带圆角的矩形薄板结构，四角做了R角过渡处理，避免安装后锐边剐蹭线缆或者人体，背板上预留两个沉头安装孔，孔位间距适配常规墙面膨胀螺丝、免钉胶贴的安装尺寸，安装时可根据使用场景选择墙面打孔固定或者免钉胶粘固定，两种安装方式的承载边界都经过结构校核，单点位承载可满足常规头戴式耳机300g-500g的重量要求，不会出现长期挂载下的结构形变。背板正面做了下沉式品牌标识凹槽，既可以起到品牌识别作用，凹槽结构也能提升薄板整体的抗弯折刚度，减少原材料用量的同时保证结构强度。承托挂臂从背板中下位置向前延伸，挂臂前端做了向上的挡边结构，挡边高度适配QC35系列耳机头梁的宽度，挂载时耳机头梁卡入挂臂与挡边形成的槽位内，即使日常拿取时碰到耳机，也不会出现滑落掉落的情况，挂臂上表面做了微弧面处理，和耳机头梁的接触位置做了圆角过渡，避免长期挂载对头梁外包的皮质或者海绵层造成压痕损伤。挂臂与背板的连接位置做了三角加强筋结构，加强筋隐藏在挂臂下方，不会影响整体外观的整洁度，同时可以抵消挂臂长期承重产生的下弯力矩，避免挂臂根部出现应力集中断裂的问题。整体外形尺寸控制较为紧凑，背板宽度略大于常规头戴式耳机头梁折叠后的宽度，挂臂伸出长度刚好适配耳罩的悬空距离，挂载后耳罩不会贴到墙面，避免墙面灰尘蹭脏耳罩织物层，安装后整体突出墙面的距离较小，不会在通行过程中出现磕碰的情况。从实际使用的适配性来看，除了适配BOSE QC35系列耳机，挂臂的槽位宽度也可以兼容多数同尺寸的头戴式降噪耳机、监听耳机使用，不需要额外调整结构，安装完成后不需要日常维护，结构本身没有活动部件，长期使用的可靠性较高。建模过程中对所有的安装边界、配合间隙都做了公差预留，不管是采用3D打印制作还是注塑开模生产，都可以直接导出工程图用于生产加工，安装孔位的沉头深度适配常规M4规格的沉头螺丝，安装后螺丝头不会突出背板表面，保证背板和安装面可以完全贴合，不会出现安装后松动晃动的问题。
