2.5MM规格24V5A直流电源插头结构

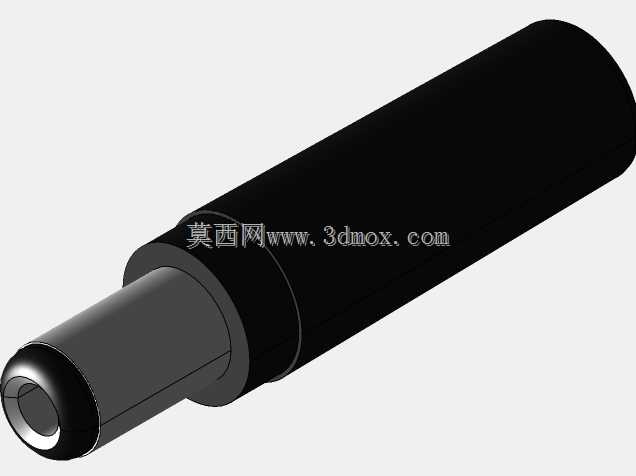

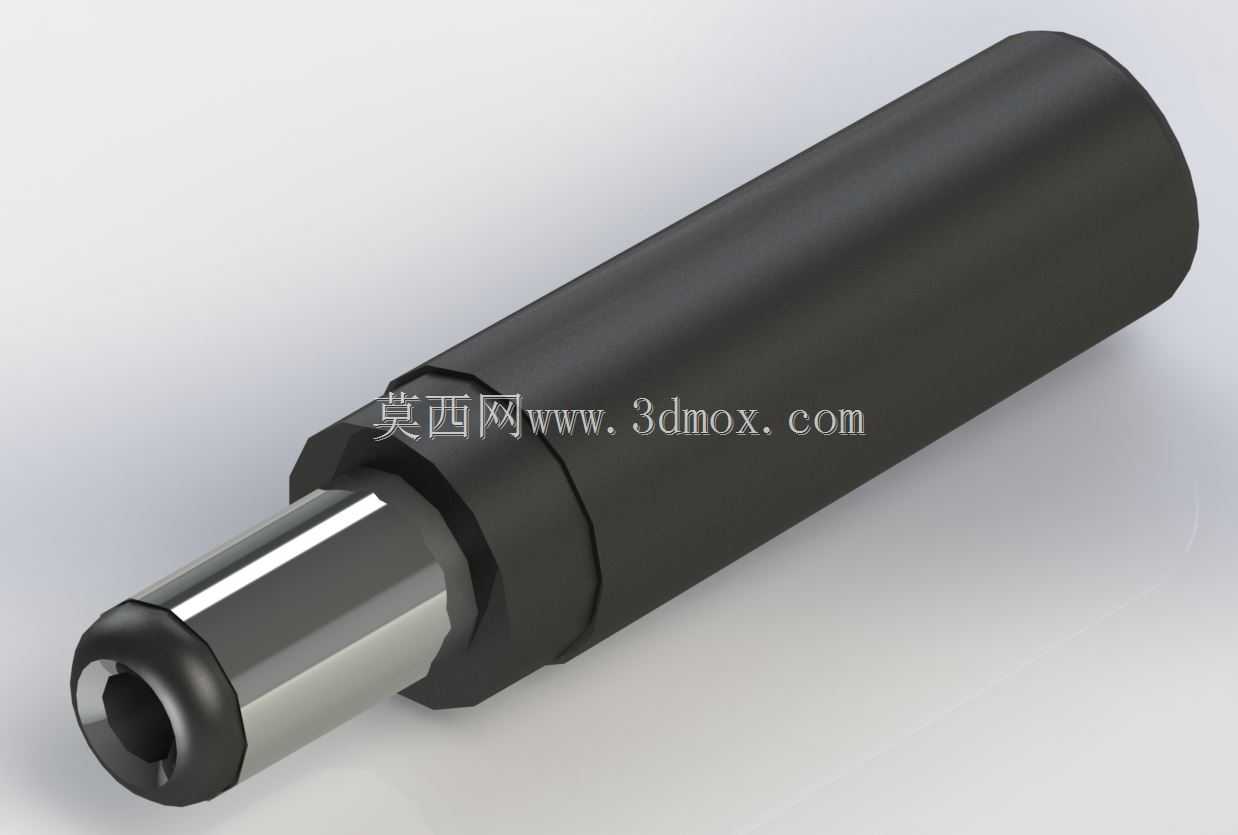

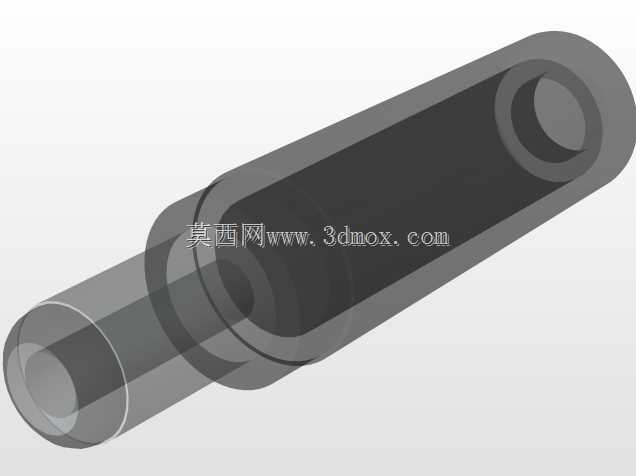

这类DC电源插头广泛应用在桌面式小型工控设备、便携检测仪器、外置供电型工业传感器模块、桌面型3D打印外设、小型通讯中继设备的供电链路中，作为设备端直流输入的接插部件，承担着将外置适配器输出的直流电能稳定传输至设备内部电路的作用，相比板载焊接式供电接口，可拆接的插头形式更便于设备后期维护、线缆更换以及不同供电场景下的适配调整。从结构设计来看，该插头采用2.5mm直径的中心插芯规格，额定适配24V直流电压、5A持续载流的供电场景，插芯与外层接触套采用同心同轴布局，中心插芯为正极接触端，外层金属套筒为负极回路，插合时可保证正负极接触的同轴度，避免插偏导致的接触不良、极间短路问题。插头尾部设计有压接式线缆固定结构，装配时将线缆线芯分别与正负极接触件焊接后，通过尾部的锁紧结构与线缆外护套压合固定，可承受日常使用中的线缆拉扯应力，避免线芯焊点受拉脱开。插头主体的绝缘外壳采用分段式台阶结构，靠近插合端的六角台阶结构可在装配时配合工装夹持，方便插头与线缆的组装作业，也能在插头插合到设备插座时提供受力支撑，避免插合过程中绝缘外壳受力开裂。从安装边界来看，插头整体为圆柱外形，插合端的金属外露长度适配常规DC插座的插合深度，尾部线缆出口处做了圆弧过渡，不会对线缆弯折造成硬切割损伤，插头整体外径适配常规设备面板上DC插座的安装开孔周边空间，不会和周边的其他接口、结构件产生干涉。设计过程中，插芯与金属套筒的接触电阻被控制在较低区间，可满足5A持续电流通过时的温升要求，避免长时间满负载工作时接插件过热导致的绝缘老化、接触失效问题，绝缘外壳的材质选用耐温、绝缘性能优异的工程塑料，可适配工业现场常见的温湿度环境，不会因常规环境温度变化出现壳体脆化、变形问题。在实际设备选型应用中，这类插头可直接适配市面上同规格的面板式DC电源插座，不需要额外改孔，线缆端可根据设备实际布线需求选择不同线径的多芯护套线，适配不同长度的供电布线场景，在小型自动化设备的外置供电改造、便携检测仪器的供电接口替换、实验平台的临时供电链路搭建场景中都能稳定适配。
