直插式陶瓷电容器电子元件结构模型

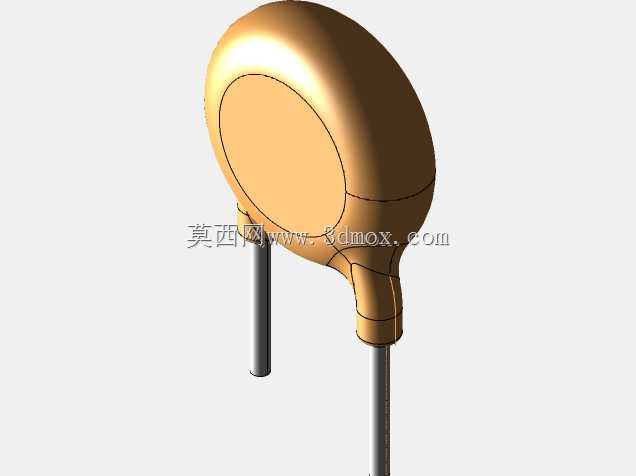

在消费电子、工业控制板卡、低压电源模块的PCB Layout环节，直插式陶瓷电容是板上最常见的无源滤波元件之一，这类元件的三维建模精度直接影响结构干涉检查、装配仿真的最终结果，不少刚入行的结构工程师容易忽略这类小元件的建模细节，导致后期打样出现引脚与周边焊盘、结构件干涉的问题。这个模型还原的是引脚间距6.75mm的径向引线陶瓷电容，本体采用扁圆的碟形结构，本体最大直径6.75mm，厚度方向控制在2.5mm，两根引脚直径适配常规1mm孔径的PCB焊盘，引脚伸出本体的长度预留了常规波峰焊所需的插装余量，建模时特意还原了本体与引脚衔接处的包封过渡结构，这部分是很多简化模型容易遗漏的细节——实际生产中电容本体的环氧包封会在引脚根部形成不规则的圆弧过渡，如果建模时直接做引脚与本体的直角衔接，在做板级装配的碰撞检查时，会误判周边0.3-0.5mm间隙的结构件存在干涉，给结构评审带来不必要的反复修改。从设计思路上看，这类电容的建模不需要做内部陶瓷介质、电极层的细节拆分，重点要保证外部安装边界的尺寸准确性：本体的外轮廓要匹配实物的最大外形尺寸，引脚的中心距公差控制在±0.1mm以内，引脚的长度方向要标注清楚伸出PCB板面后的剩余长度，避免在做整机外壳装配时，引脚顶端触碰外壳内壁造成短路风险。实际应用场景里，这类陶瓷电容多用于电源输入端的高频滤波、芯片供电引脚的去耦场景，因为是直插封装，相比贴片电容能承受更高的浪涌电压，在工控类板卡、家电控制板上的用量极大，建模时如果统一用简化的圆柱体代替碟形本体，在做整机的热仿真时也会出现误差——扁圆本体的散热面积和同体积圆柱本体存在差异，会影响周边元件的热场分布计算结果。做这类元件建模时，还要注意引脚的成型角度，常规来料的引脚是平行直插状态，但部分板卡因为布局空间限制，会对引脚做打弯成型处理，这个基准模型保留了直插状态的原始尺寸，工程师可以根据自身板卡的布局需求，在这个模型基础上快速修改引脚成型形态，不需要从零开始测绘实物，能大幅缩短结构设计阶段的元件库搭建周期。不少企业的内部元件库中，这类通用直插元件的模型经常存在尺寸不准、细节缺失的问题，要么是本体尺寸做小了导致装配间隙计算错误，要么是引脚位置偏移导致生成的钢网开孔位置不对，这个模型的尺寸完全对标行业通用的物料规格，能直接导入各类三维设计软件中用于板级装配，不需要额外调整尺寸参数。
