树莓派4B专用铝挤型散热结构件

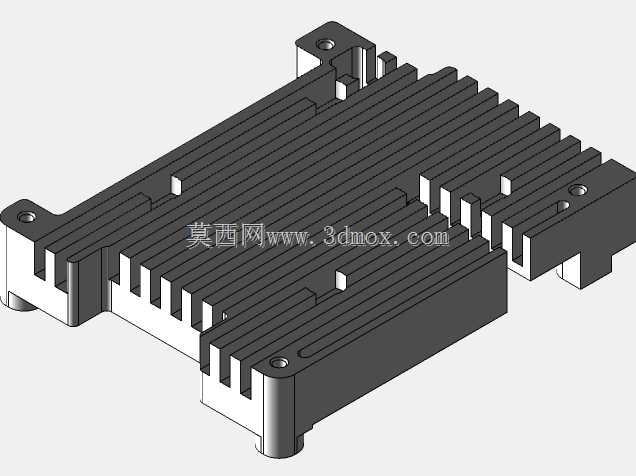

这款散热结构件是针对单板计算机开发的被动散热组件，主要适配树莓派4B这类板卡尺寸固定、核心发热集中的嵌入式计算板卡，在工业嵌入式控制、边缘计算节点、小型智能网关这类无主动散热条件、对运行噪音有严格要求的部署场景中使用。从结构设计来看，主体采用铝挤型材加工成型，基底部分做了与板卡轮廓完全匹配的避位设计，四个角预留的安装柱对应板卡的固定孔位，安装时可直接通过铜柱或螺丝与板卡锁合，不会干涉板卡上的USB、HDMI、以太网等外接接口，也不会遮挡板载的存储卡槽、GPIO排针区域，安装后整体厚度控制在较低范围，可适配绝大多数常规树莓派防护外壳的内部空间。散热鳍片采用等间距平行直肋设计，鳍片厚度与间距经过匹配，在有限的投影面积下尽可能扩大散热表面积，同时保证鳍片间的空气自然对流通道顺畅，不会因为鳍片过密导致积热，基底与核心发热区域的接触平面做了平整度处理，可保证与主控芯片、内存颗粒的贴合度，降低接触热阻，无需额外加装风扇即可将满负载运行下的核心温度控制在合理区间，避免高温导致的主频降频问题。设计过程中优先考虑了加工可行性，主体结构通过铝挤一次成型后仅需做少量的铣削、钻孔加工即可完成，加工成本低，适合批量生产，安装柱的高度经过精准计算，既保证散热基底与发热芯片的贴合压力合适，又不会因为压力过大导致板卡弯曲变形，鳍片的边缘做了倒角处理，避免安装过程中划伤操作人员或板卡上的贴片元件。在实际选型使用时，可根据部署环境的环境温度、板卡持续负载率判断是否需要搭配导热硅胶片或导热硅脂使用，在密闭外壳内部署时，该散热结构的储热能力可缓冲短时间高负载带来的温度尖峰，避免核心温度骤升触发过热保护，相比原装的小型贴片散热片，整体散热面积提升数倍，可满足7*24小时不间断运行的嵌入式场景散热需求，结构上没有易损活动部件，使用寿命与板卡本身一致，无需后期维护更换。
