微星GAMING系列龙形盾标立体标识造型

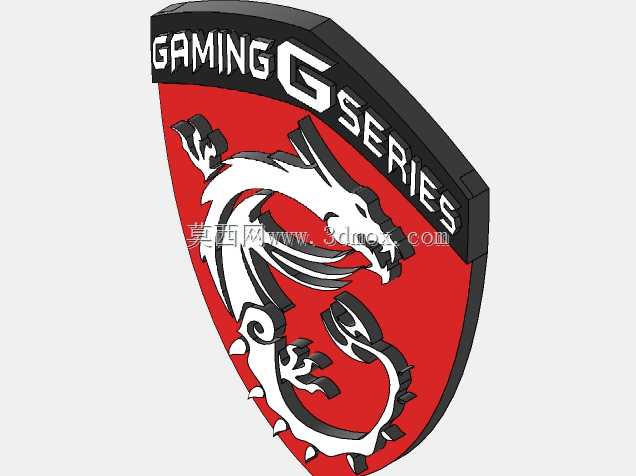

这款立体标识造型以微星电竞系列的经典龙盾视觉符号为原型做三维化结构设计，核心应用场景覆盖电竞主机机箱侧透区域装饰、电竞外设产品表面标识镶嵌、线下电竞活动展台视觉装饰、品牌定制MOD主机的外观点缀等领域，可直接作为品牌视觉识别的实体载体适配不同硬件产品的外观装配需求。从设计思路来看，整体采用盾形外轮廓做基底，外边缘做了等宽的凸起包边结构，包边高度控制在2mm，既保证标识安装后与安装面有清晰的层次落差，又不会因为凸起过高在设备运输、日常使用过程中出现剐蹭掉漆、边缘磕碰变形的问题。标识上半区域沿盾形上沿弧度排布品牌系列文字，文字做0.8mm的凸起处理，字符笔画宽度统一控制在1.2mm以上，避免后续做表面喷涂、丝印工序时出现笔画糊连、填色溢出的工艺问题。标识核心视觉区域的龙形图案采用分层结构设计，龙身主体、龙须、龙爪、龙鳞细节分别做不同高度的层级差，最高层的龙身轮廓凸起高度为1.5mm，底层的龙鳞纹理做0.3mm的浅浮雕处理，既保证视觉上的立体感层次，又不会因为层级过多增加注塑、CNC加工的工序难度。从安装边界来看，整体盾形的横向最大宽度为120mm，纵向最大高度为150mm，整体厚度控制在5mm以内，背部预留了0.5mm深度的背胶粘贴槽，可适配3M双面胶直接粘贴安装，也可根据实际装配需求在盾形四个边角预留直径2mm的沉头安装孔，适配螺丝固定的安装场景。标识的分色区域做了0.2mm深度的凹槽分界，红色基底区域、黑色包边与文字区域、白色龙形区域之间的凹槽可以在做表面分色处理时起到挡漆作用，降低多色喷涂的工艺难度，减少后期修色的人工成本。在结构强度设计上，盾形背部做了均匀的网格状加强筋，筋条宽度1mm，高度1mm，既可以减少实体材料的用量降低整体重量，又能避免大平面结构出现注塑收缩变形、外力按压凹陷的问题，保证标识长期使用过程中平面度稳定，不会出现翘边、变形导致的粘贴脱落问题。这款造型在设计过程中充分考虑了不同加工工艺的适配性，不管是采用亚克力CNC雕刻拼接、ABS注塑成型、还是金属蚀刻填漆工艺都可以直接基于该三维结构做工艺参数调整，不需要额外做结构修改，能够快速适配不同成本定位的产品装配需求，在电竞硬件个性化定制、品牌线下视觉物料制作领域都有很强的实用适配性。
