1.8寸TFT液晶显示屏分接模块结构

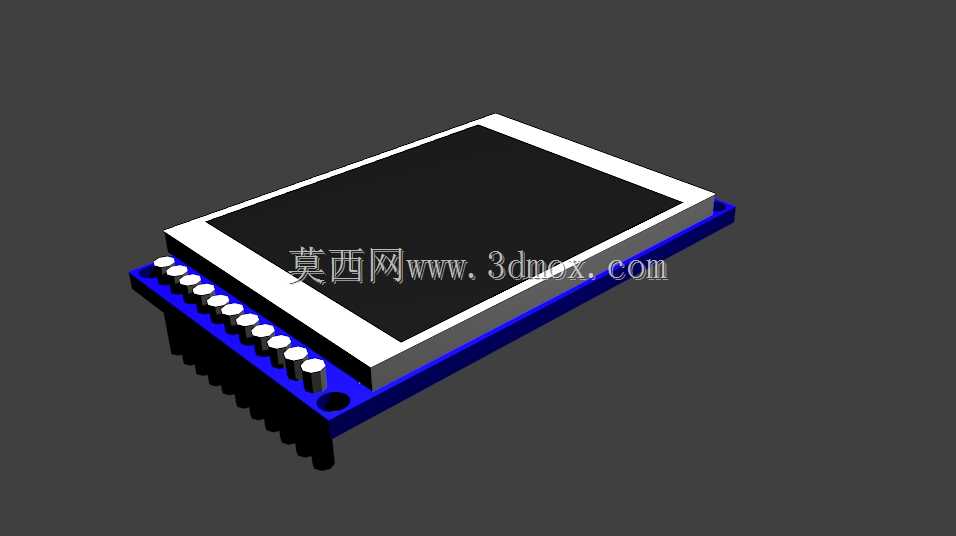

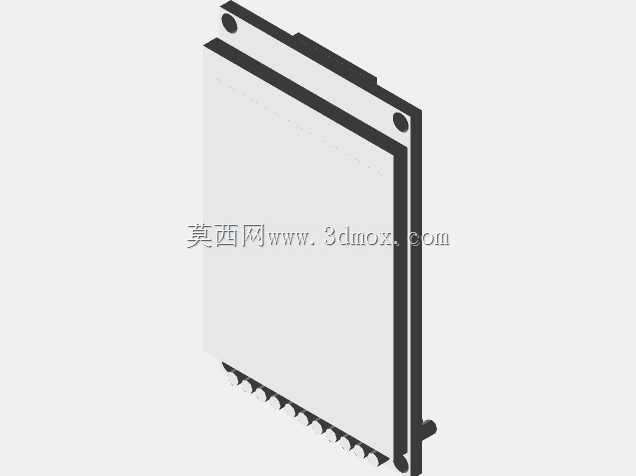

在嵌入式开发、小型智能硬件的原型验证阶段，小尺寸显示模块的选型与结构适配，往往是整机结构设计里容易被忽略却直接影响装配效率的环节。这款1.8寸TFT液晶显示分接模块，主要面向小型手持检测设备、桌面迷你工控终端、开源硬件开发套件、简易人机交互面板这类场景使用，核心作用是为控制主板提供可视化的参数输出、状态反馈通道，替代传统数码管只能显示数字字符的局限，能承载简单图形、短文本甚至低帧率动态画面的显示需求。从结构设计逻辑来看，这个模型做了适配快速验证的简化处理，没有复刻PCB板上的精细走线与贴片阻容元件，只保留了核心的外形轮廓、接插引脚排布、安装固定位这些对结构设计有参考价值的特征，足够支撑工程师在整机布局阶段做尺寸干涉检查、安装位预留、接插空间校核的工作，不用等实物样品到手就能完成前期的结构排布，大幅缩短原型开发的迭代周期。模块的主体显示区域为矩形液晶面板，四周做了窄边封边处理，面板下方的蓝色PCB基板延伸出整排直插式排针，排针间距采用通用的2.54mm标准接插间距，能直接适配市面上绝大多数通用开发板的扩展接口，也方便工程师根据实际布线需求选择直插焊接或者通过杜邦线转接的连接方式。基板上预留的圆形安装孔位，可配合M2规格的铜柱或者螺丝完成模块在壳体内部的固定，避免设备运输或者使用过程中模块移位导致接插松动。在实际装配场景里，这类小尺寸显示模块的安装边界需要重点考量：屏幕正面的可视区域要和壳体上的显示开窗精准对位，开窗边缘需要预留0.2-0.3mm的装配公差，避免壳体注塑公差导致屏幕边缘被遮挡；排针侧要预留至少8mm的接线空间，保证杜邦线或者接插件插拔时有足够操作空间，不会和壳体内的加强筋、其他元器件产生空间干涉；模块背部要和主板或者电池仓预留至少2mm的安全间隙，防止焊接点接触短路，也给屏幕工作时的轻微发热留出散热空间。不同于工业级高防护显示屏的复杂密封结构，这类面向原型开发与民用小型硬件的显示模块，结构设计优先考虑通用性与装配便捷性，简化的模型特征刚好匹配结构设计前期的选型评估需求，不需要过度精细的细节就能完成整机的空间布局规划，也方便工程师根据实际项目需求，在基础模型上调整安装孔位、接插方向，快速衍生出适配自身项目的专属结构方案。
