纽黑文字符型液晶显示模块结构设计

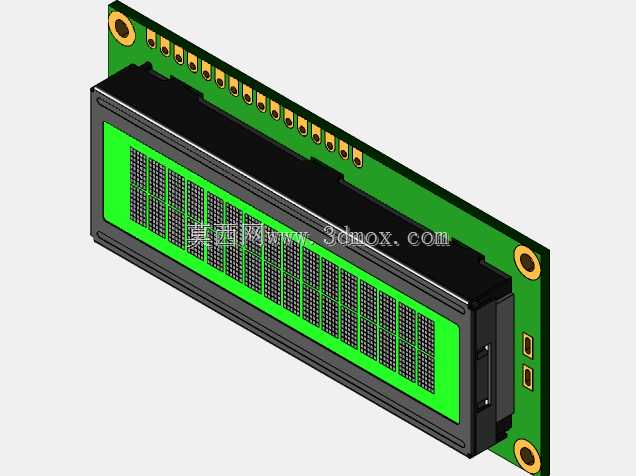

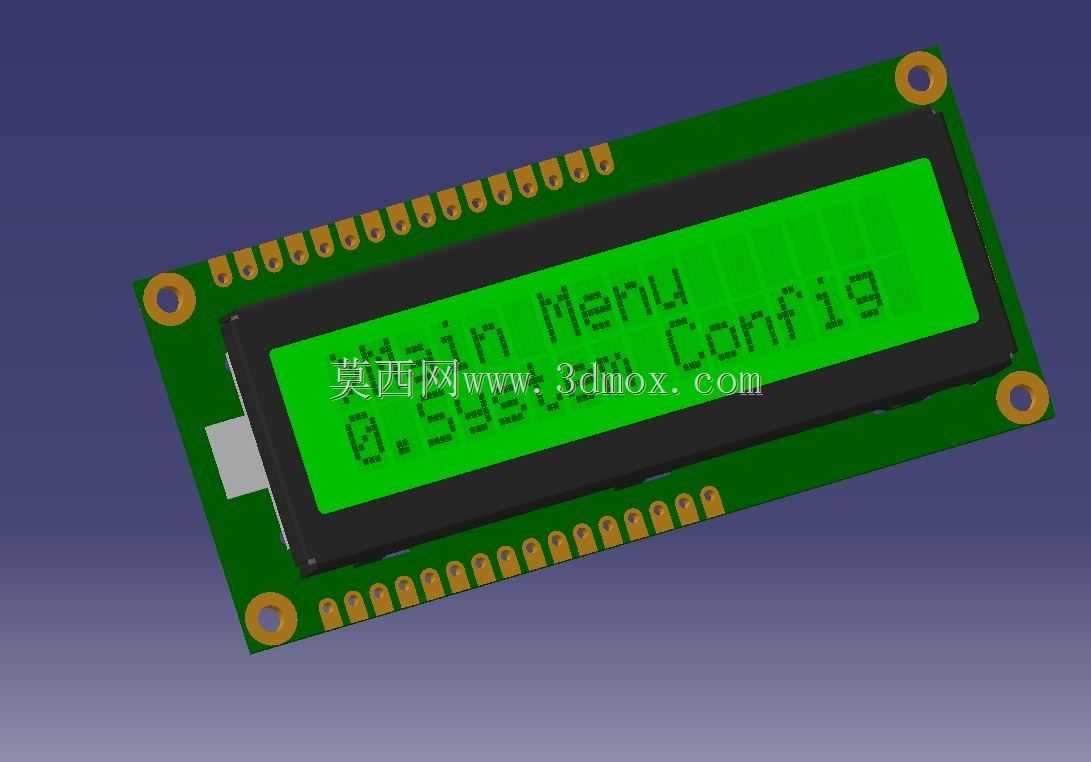

这款字符型液晶显示模块，是嵌入式控制、小型智能设备人机交互环节的常用配套部件，在开源硬件项目、小型工业控制终端、便携检测设备、教学实验装置中都有极高的应用普及率，能够稳定输出ASCII字符与自定义字模内容，满足设备运行状态提示、参数菜单展示、操作指令反馈的基础显示需求。从结构设计层面来看，模块采用行业通用的1602字符屏规格，PCB基板采用FR-4环氧板材制作，四角预留了标准直径的金属化安装孔，安装孔位间距匹配行业通用的固定尺寸，设计人员在做设备面板布局时，可直接套用通用的开孔与固定位参数，无需重新核算安装边界，能够大幅缩短结构适配的周期。模块的显示区域采用黄绿底黑字的STN液晶材质，正面覆盖透明保护偏光片，外围通过黑色塑胶边框将液晶玻璃与PCB基板压合固定，边框与PCB之间的缝隙做了密封处理，能够阻挡日常使用环境中的浮尘进入屏体内部，避免显示区域出现脏污影响识别效果。PCB板的单侧排布了整排直插式焊盘引脚，引脚间距为标准2.54mm，既可以直接焊接排针插接在主控电路板上，也可以通过排线引出连接到设备主控端，引脚定义完全兼容行业通用的1602屏接口标准，电源、地、数据、控制引脚的排布顺序符合多数主控板的接口设计习惯，硬件工程师做电路设计时无需额外调整引脚映射。在建模过程中，还原了模块的实际装配公差，PCB板的厚度、液晶玻璃的凸起高度、引脚的伸出长度都按照实物尺寸做了1:1复刻，设计人员在做整机结构装配时，可以直接将模型导入装配体，验证模块与面板开孔的配合间隙、与周边元器件的安全距离，避免出现安装干涉、屏体被外壳挤压导致显示异常的问题。模块背面的驱动芯片采用绑定封装的形式贴装在PCB背面，建模时也预留了对应的凸起空间，不会出现装配时背面与壳体结构发生碰撞的情况。针对嵌入式项目的结构设计需求，该模型还还原了模块的可视角度范围对应的安装倾斜参考边界，设计人员在布置设备面板的倾角时，可以参考模型的显示区域法线方向，调整模块的安装角度，保证操作人员在常规操作姿态下能够清晰读取屏幕上的字符内容，避免因反光、视角偏差导致的字符识别困难。
