三风扇三GPU风冷显卡散热结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:248873
  • 三风扇三GPU风冷显卡散热结构设计
  • 三风扇三GPU风冷显卡散热结构设计
  • 三风扇三GPU风冷显卡散热结构设计
  • 三风扇三GPU风冷显卡散热结构设计
  • 三风扇三GPU风冷显卡散热结构设计
  • 三风扇三GPU风冷显卡散热结构设计
  • 三风扇三GPU风冷显卡散热结构设计
  • 三风扇三GPU风冷显卡散热结构设计
  • 三风扇三GPU风冷显卡散热结构设计

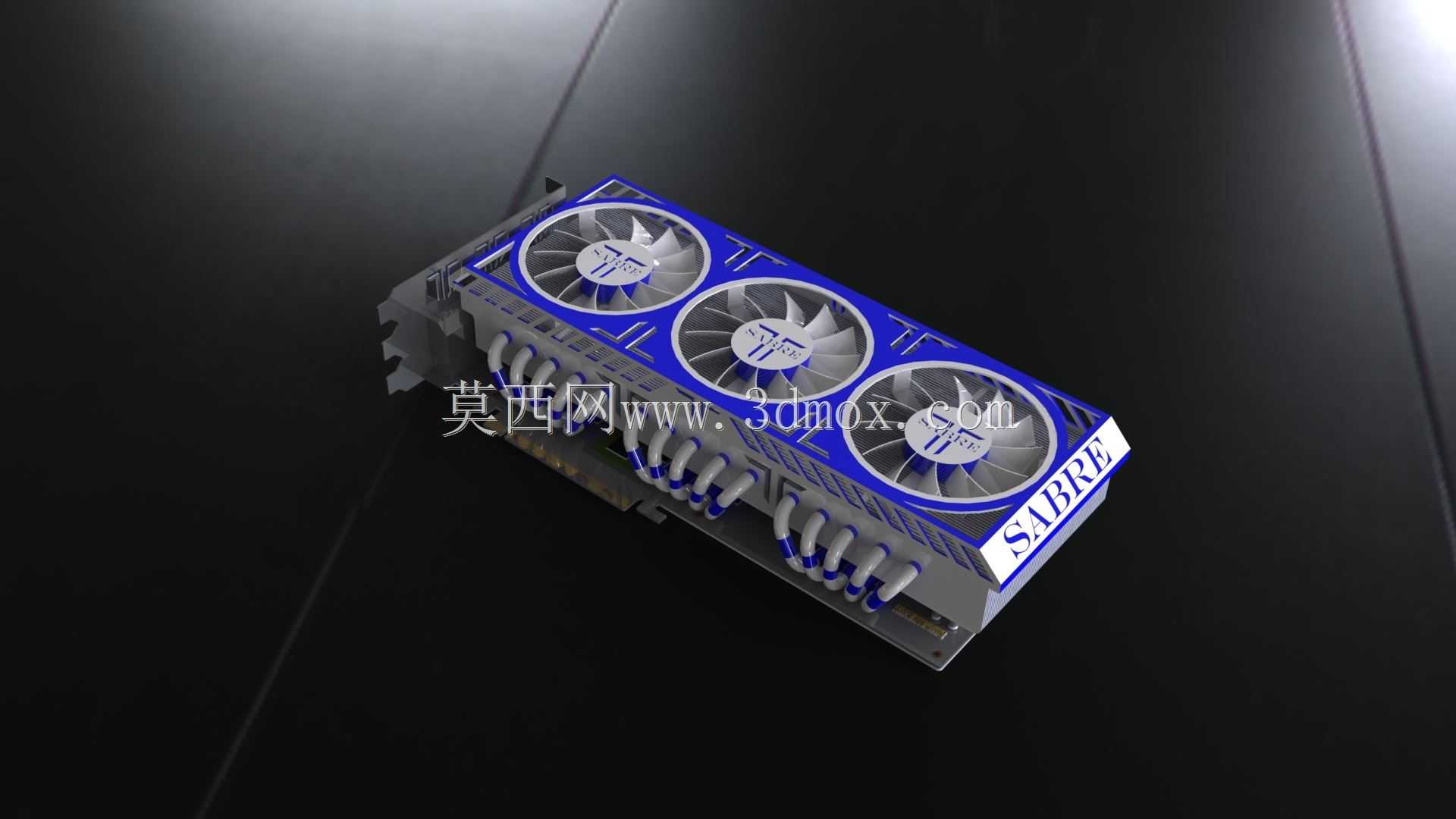

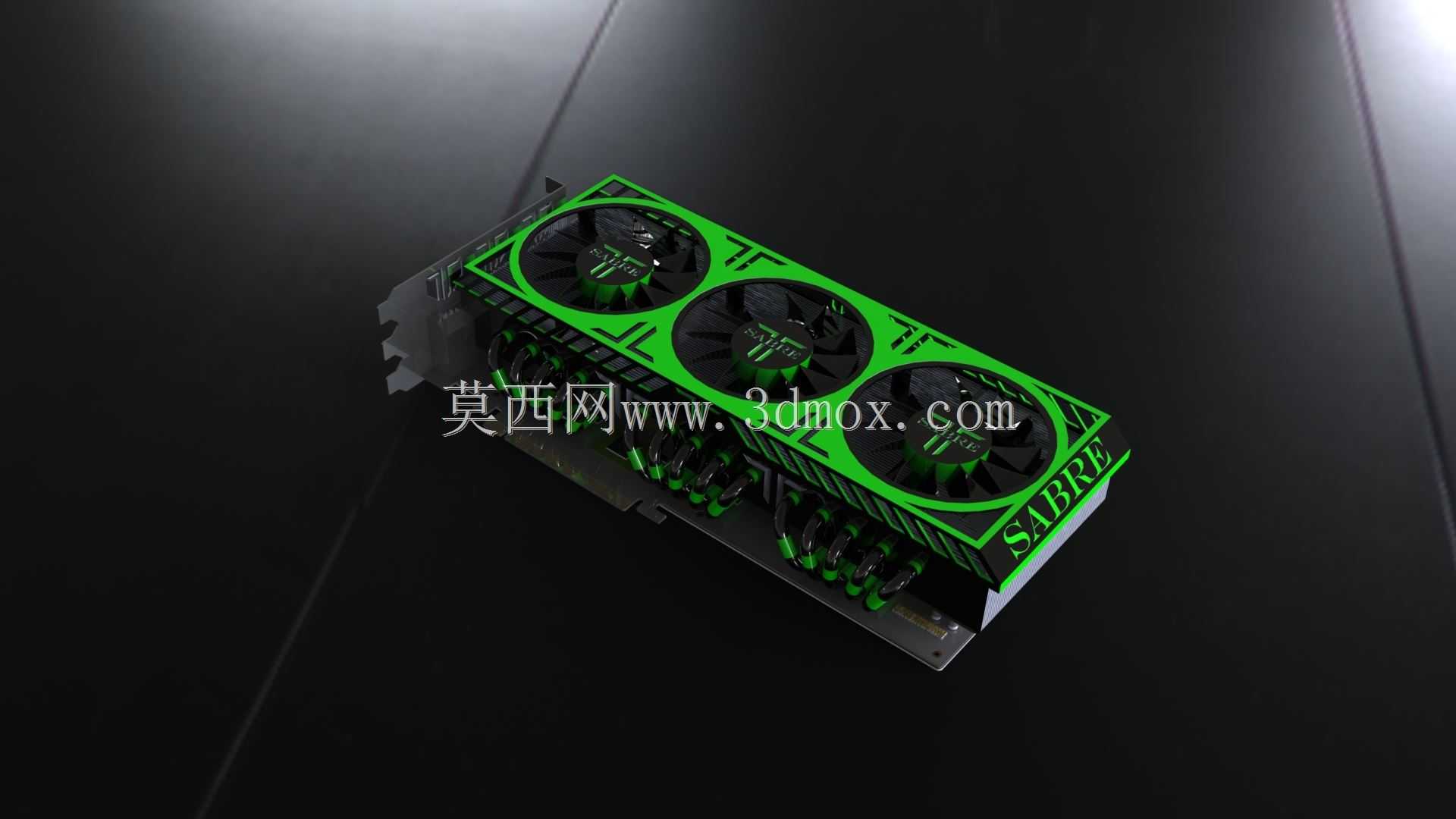

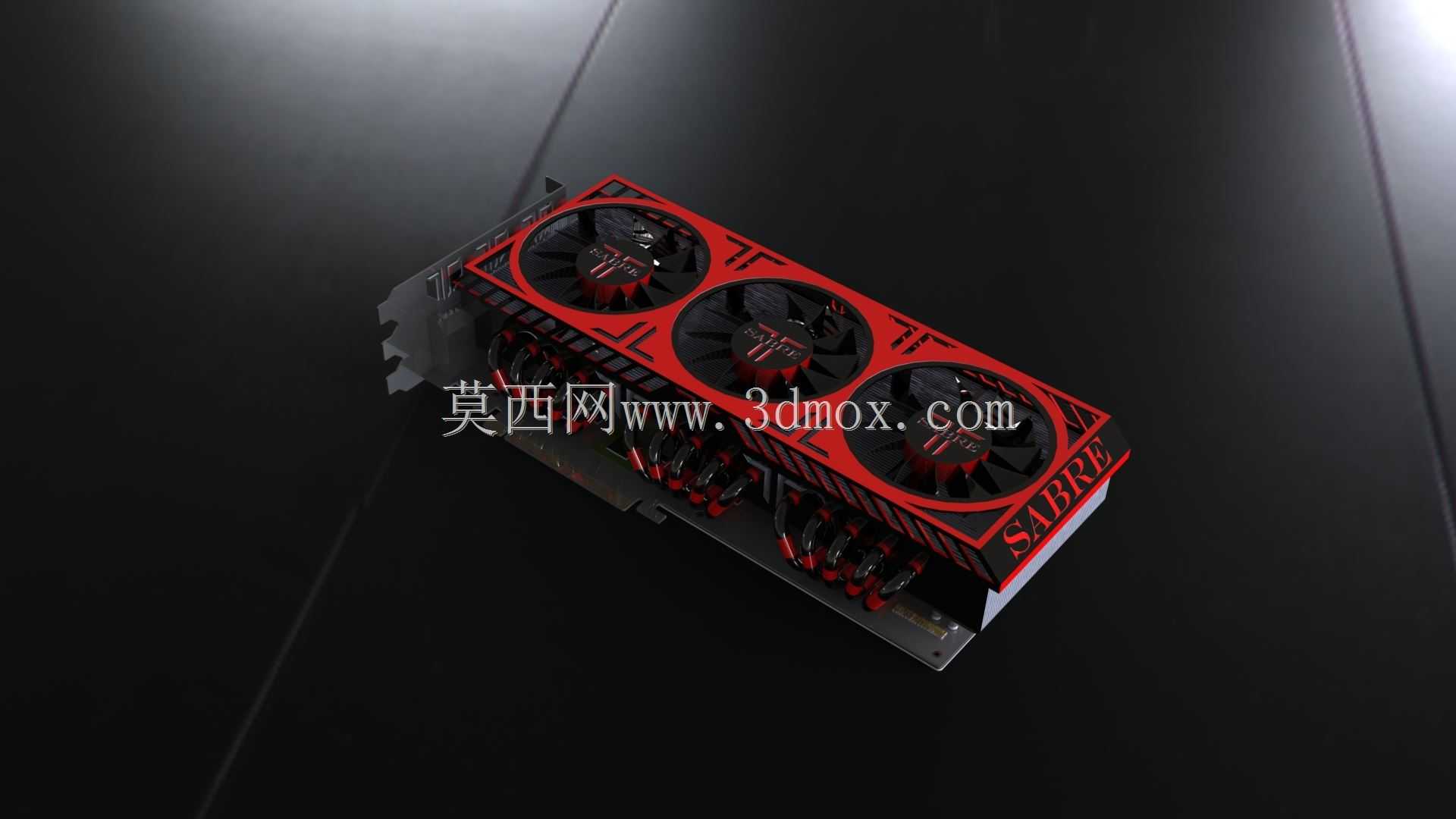

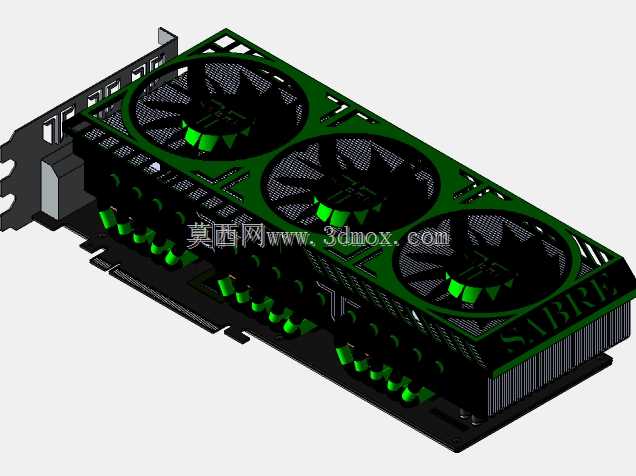

这款三GPU风冷显卡结构,核心针对单PCB搭载三颗图形处理芯片的高密度算力场景设计,常见于小型工作站、个人深度学习主机、多屏拼接控制终端这类对图形并行算力有要求,但无法容纳多块独立显卡的紧凑装机场景。区别于常规双风扇或单风扇消费级显卡,三颗GPU沿PCB长度方向等距排布,每颗核心对应独立的散热鳍片组与导热底座,通过三根贯穿式热管将三个独立散热区的热量连通,避免单颗核心负载过高时出现局部热量堆积,在满负载并行运算工况下,能将核心温差控制在合理区间,不会出现远端核心热量无法导出的问题。

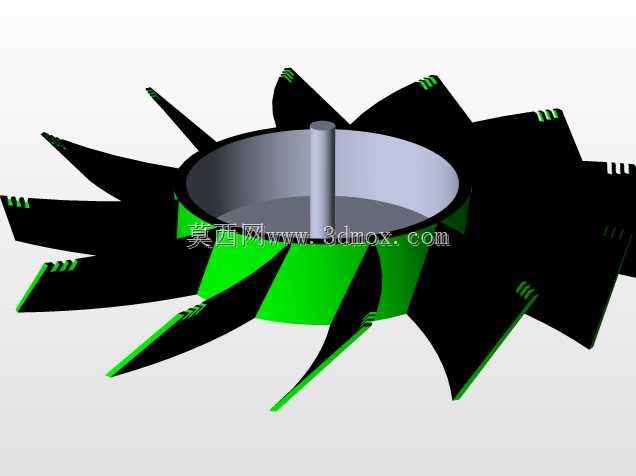

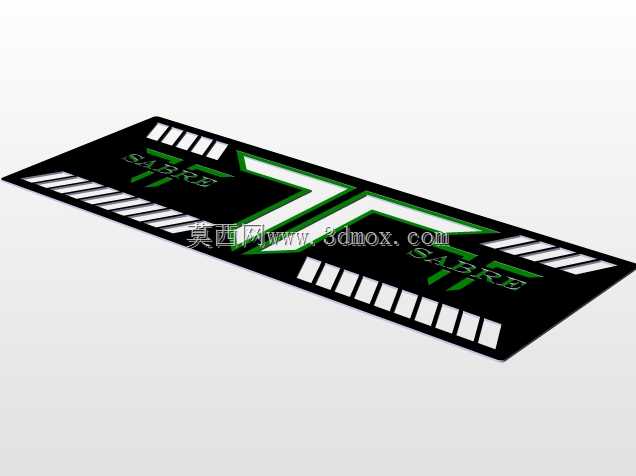

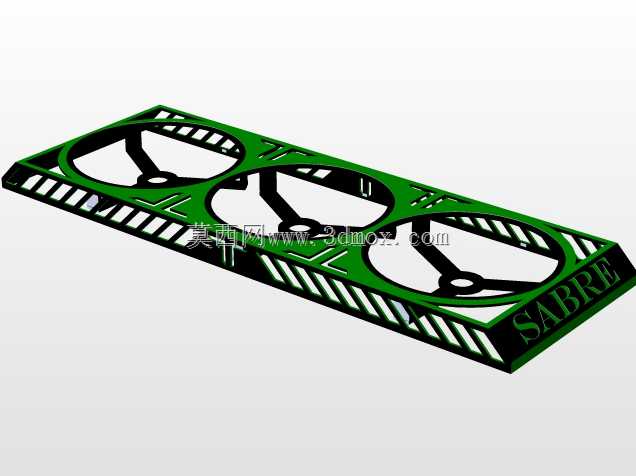

散热外罩采用框架式镂空结构,三个轴流风扇的安装位做了下沉式台阶设计,风扇边缘与护罩的间隙控制在1.5mm以内,既避免风扇运转时与护罩产生共振异响,也能引导气流垂直穿过鳍片间隙,减少气流从侧边逸散的损失。护罩表面的加强筋沿风扇圆周方向分布,在不增加整体壁厚的前提下提升护罩结构强度,避免长期高温环境下出现形变翘边,影响风道密封性。PCB板的金手指位置做了标准PCI-E x16接口的尺寸避让,板卡整体高度符合全高PCIe卡的安装规范,长度方向预留了机箱硬盘架的安装间隙,挡板位置预留了显示输出接口的开孔位,不需要额外改造机箱结构就能完成安装。

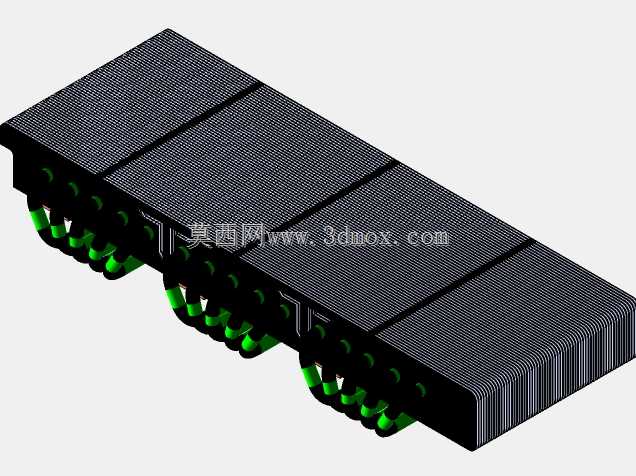

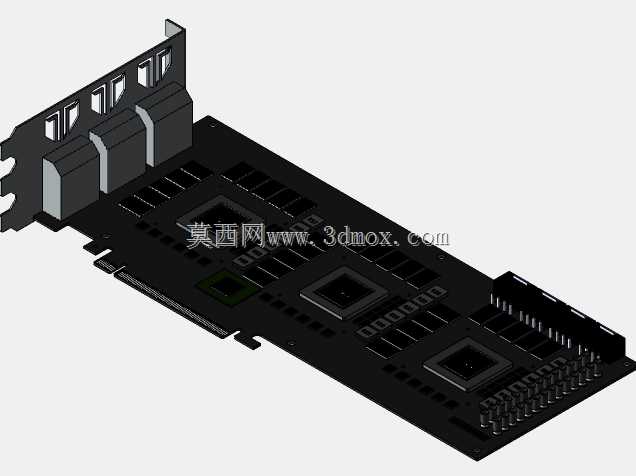

从结构设计逻辑来看,供电模块的散热片与主GPU散热鳍片做了连通设计,显存颗粒全部布置在PCB正面,对应位置贴有导热垫直接接触散热底座,不需要额外加装独立显存散热片就能满足显存颗粒的散热需求。风扇供电线路沿护罩内侧的走线槽布置,避免线路被风扇叶片剐蹭,同时走线槽的卡扣结构能固定线材,减少装机过程中线材移位的风险。散热鳍片采用穿fin工艺固定在热管上,鳍片间距控制在1.2mm,既能保证足够的散热面积,也不会因为鳍片过密导致风阻过大,在常规机箱风道环境下就能满足散热需求,不需要额外加装高转速暴力风扇。板卡尾部的固定孔位与标准机箱显卡支架位置匹配,长板卡的结构强度足够,垂直安装时不会因为自重出现PCB弯曲变形的问题。
