3/4槽数控车床用禁产加工刀具

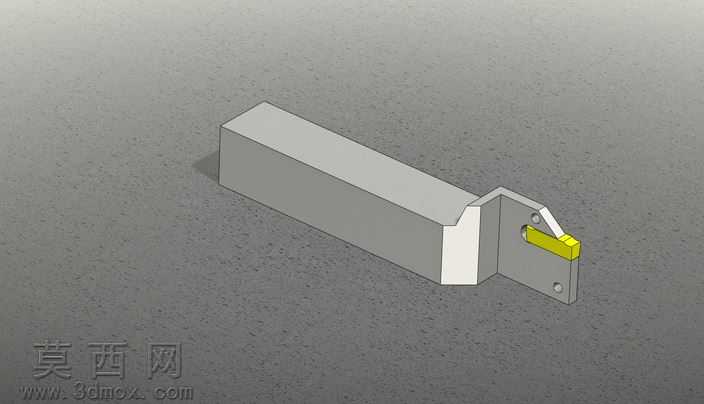

本模型为数控车床使用的3/4规格凹槽加工禁产刀具，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机加工刀具的实际生产尺寸规范，对刀具的装夹柄部、切削工作端、连接定位结构均做了1:1比例的还原。模型渲染阶段采用金属材质模拟刀具主体的硬质合金与钢制基体质感，对切削刃部位做了高亮金属质感处理，装夹定位面做了哑光磨砂的金属表面效果，背景采用中性灰色哑光地面，通过柔和的环境光打光突出刀具的结构轮廓与各部位的衔接关系，渲染效果清晰展现刀具的立体形态。结构设计上，刀具主体分为长条形装夹柄部与弯折成型的切削工作端两部分，装夹柄部为规整长方体结构，表面做了平直度优化，可适配车床刀架的标准装夹尺寸，保证装夹后的定位精度；切削工作端通过弯折结构延伸出加工工位，设置有两处定位销孔用于切削刀片的固定安装，黄色标识的切削刀片部位做了独立的结构拆分，清晰展现刀片与刀体的装配关系，刀体弯折部位做了圆角过渡处理，避免应力集中问题，整体结构符合车床凹槽加工的实际作业需求。设计思路围绕车床凹槽加工的禁产工艺要求展开，针对3/4规格凹槽的加工尺寸限制，优化了刀体的伸出长度与切削角度，保证加工过程中刀体不会与工件发生干涉，同时兼顾刀具的结构刚性，避免切削过程中出现振刀问题；建模过程中对各装配部位做了公差配合预留，定位销孔与刀片安装位的尺寸符合标准刀具配件的互换要求，模型可直接用于刀具结构验证、加工工艺模拟以及教学演示场景，完整还原了该类专用加工刀具的结构特征与设计逻辑。
