五轴激光加工设备配福柯轮结构设计

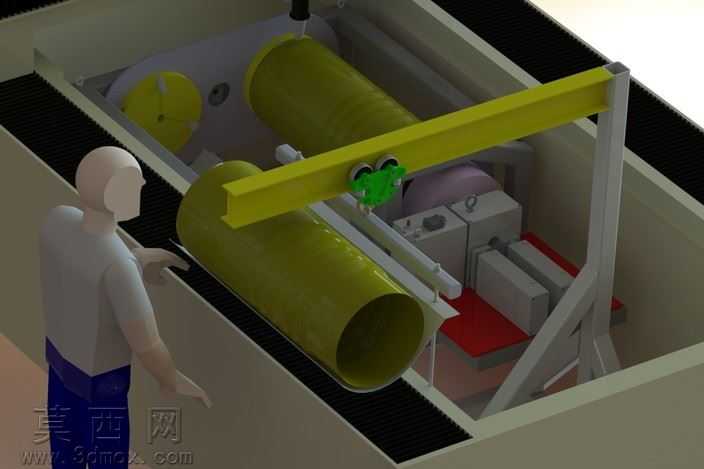

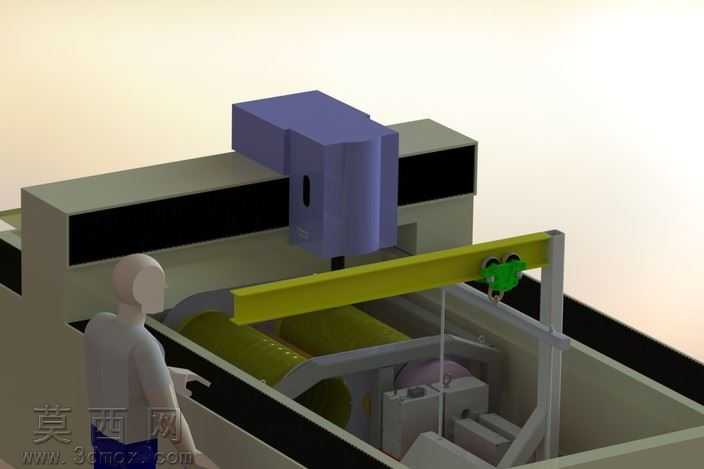

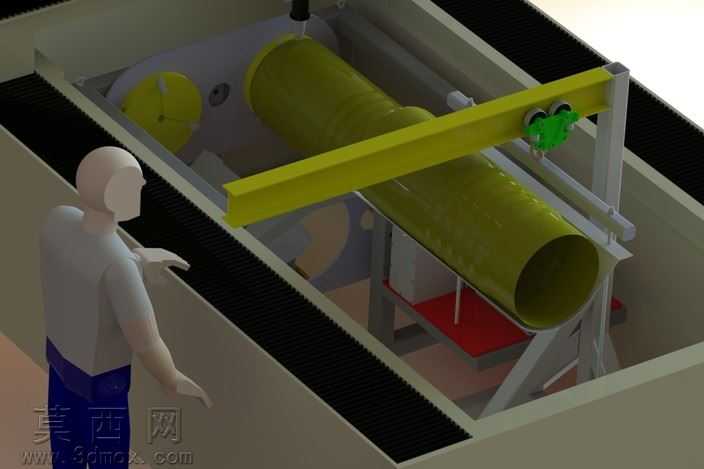

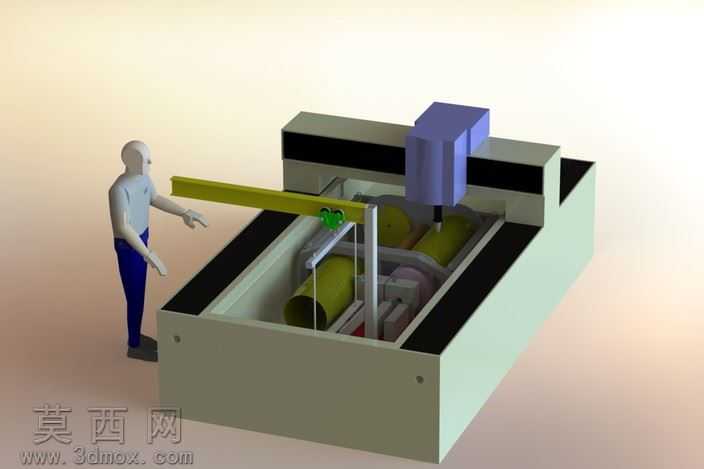

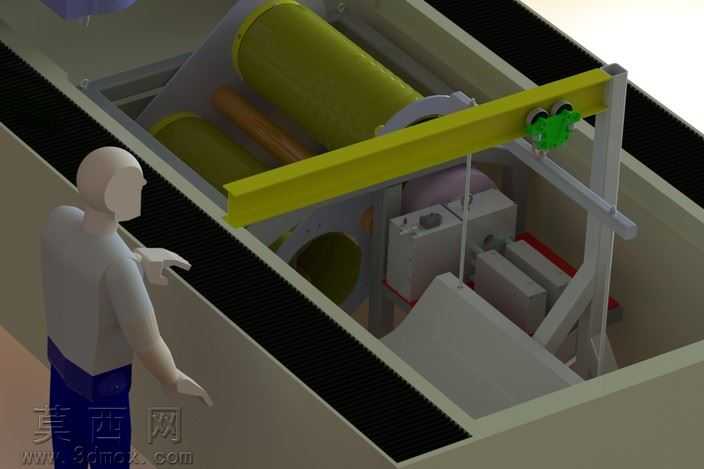

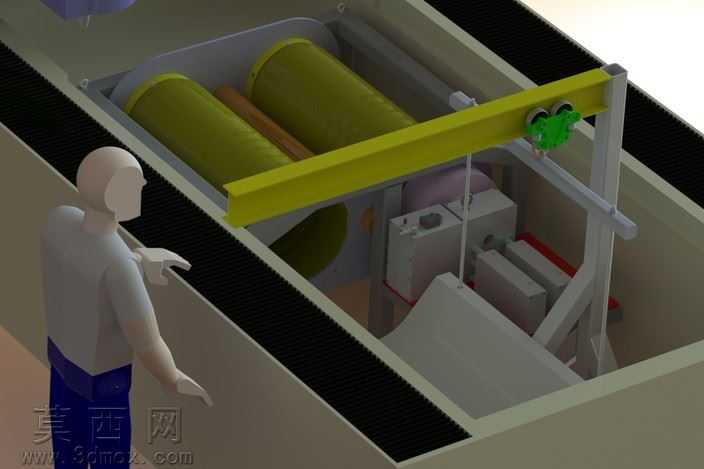

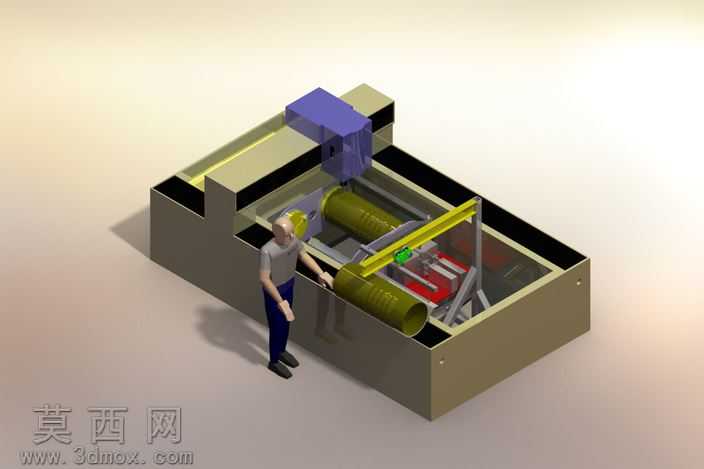

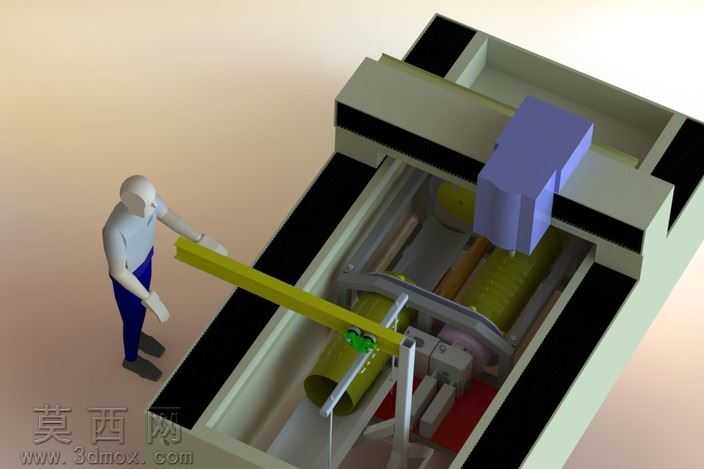

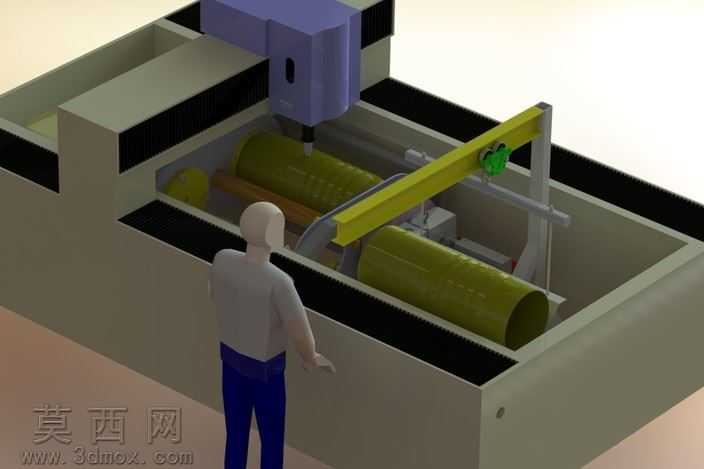

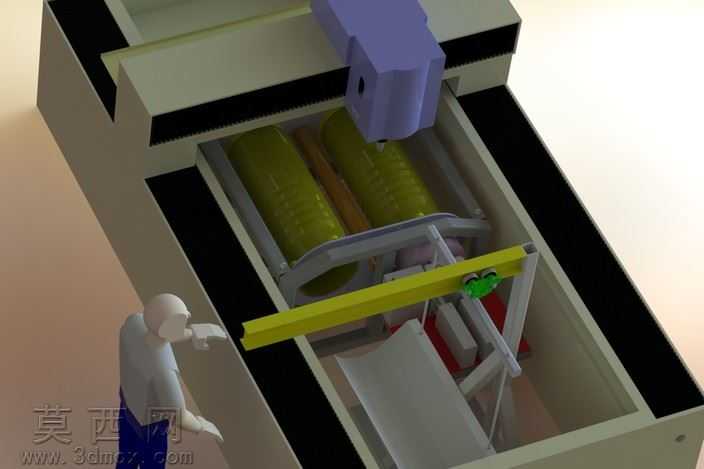

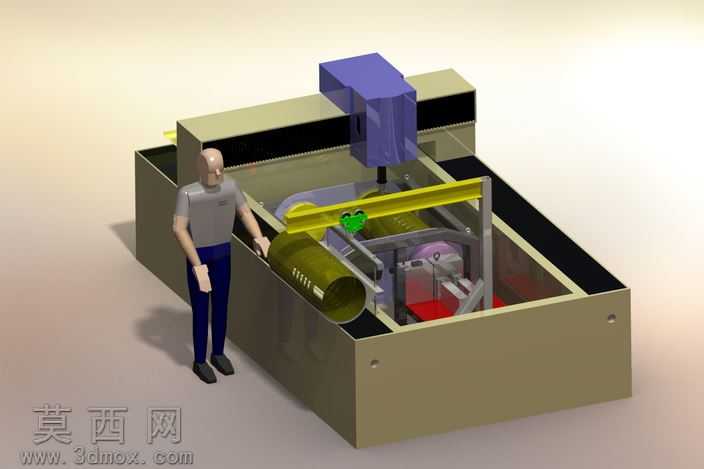

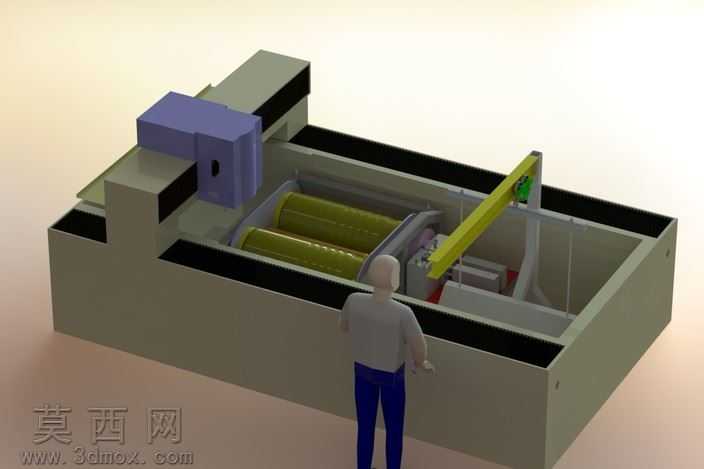

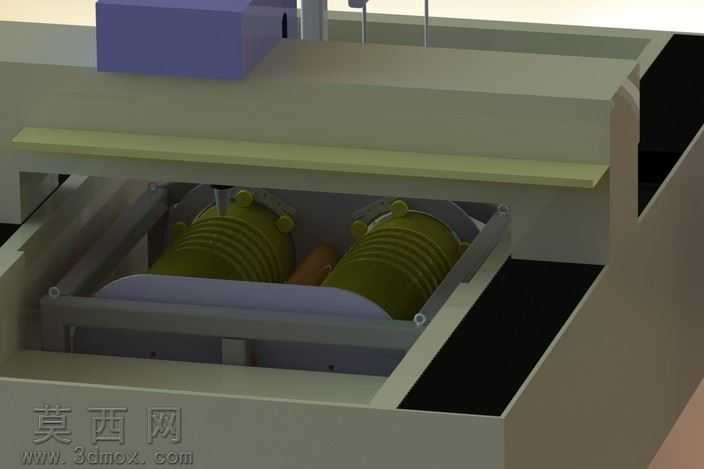

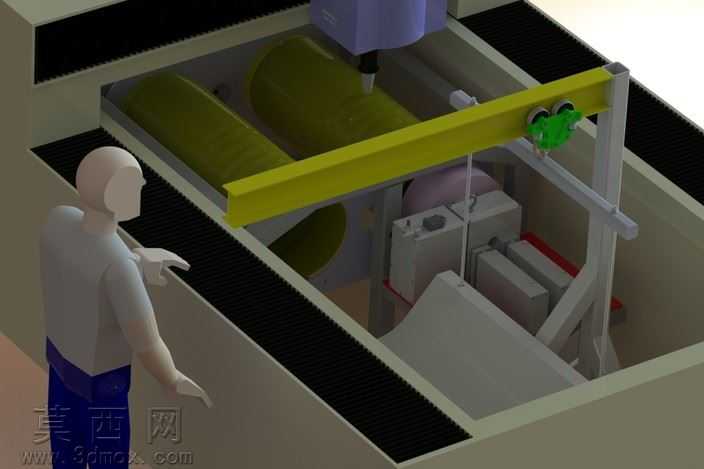

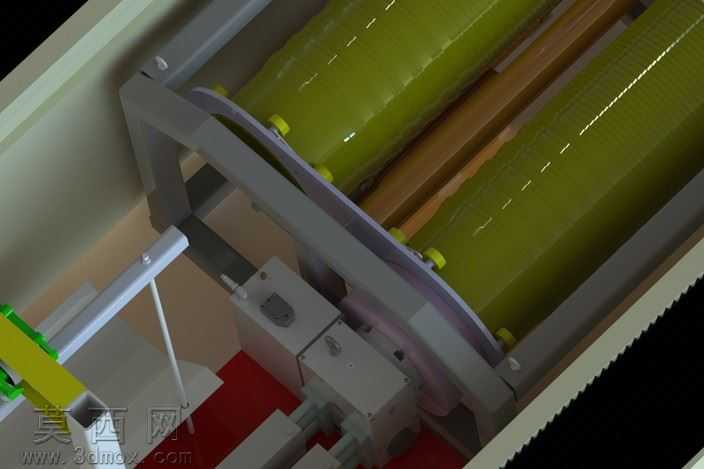

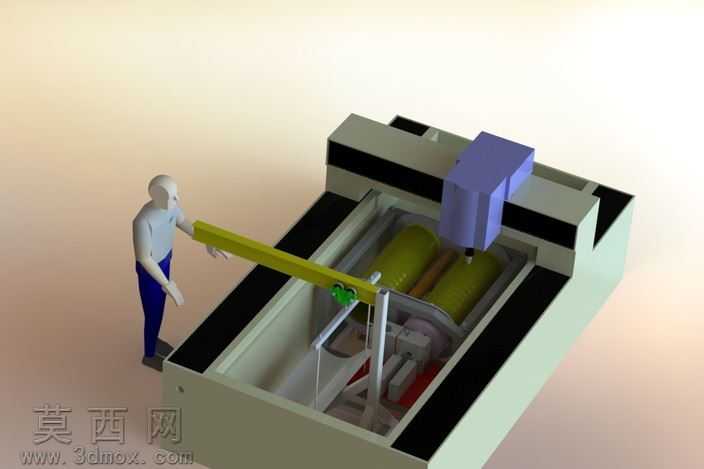

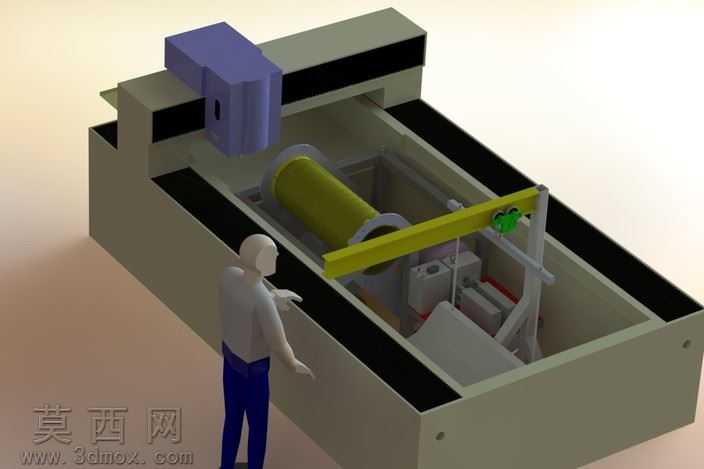

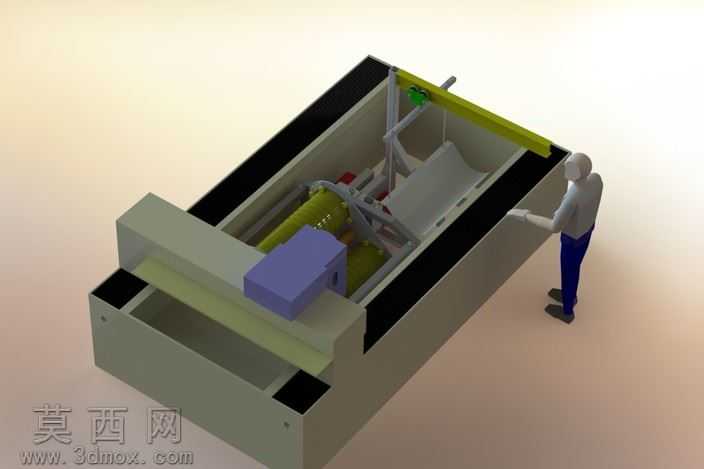

本作品为搭载福柯风格轮播结构的五轴激光加工设备三维建模设计，整体建模过程严格遵循工业设备实际设计逻辑，先完成整体机架的基准搭建，采用箱体式焊接机架作为承载主体，建模时精准还原了机架的钣金折弯、加强筋排布、安装孔位定位等细节，机架表面赋予哑光金属漆材质，还原工业设备机身的磨砂质感，边角处做了符合工业安全规范的圆角处理，避免尖锐棱角的设计缺陷。设备核心的五轴运动结构建模时，分别对X/Y/Z三个直线进给轴、两个旋转轴的传动组件做了独立建模，直线轴部分还原了线性导轨、伺服驱动电机、丝杠传动副的装配关系，旋转轴部分结合福柯轮的等速传动特性，将福柯轮结构融入旋转工位的传动设计中，建模时精准绘制了福柯轮的轮齿轮廓、啮合间隙、定位销轴结构，确保旋转工位可以实现平稳的间歇回转，满足工件多面加工的工位切换需求。激光加工头部分的建模细化了聚焦镜组、冷却管路、高度跟踪传感器的结构细节，材质上区分了光学镜片的高透玻璃材质、冷却管路的金属软管材质、传感器外壳的工程塑料材质，渲染时通过光线追踪效果模拟激光头工作时的光路走向，直观呈现加工区域的作用范围。设备内部的工件夹持工装建模时，针对长筒类工件的加工需求设计了自定心夹持结构，配合尾座顶尖实现长工件的稳定装夹，工装表面赋予硬质氧化的金属材质，还原工装的耐磨表面特性。整体渲染场景中加入了标准化的人体模型作为尺寸参照，直观呈现设备的操作高度、维护空间布局，场景灯光采用工业展厅的布光逻辑，主光源模拟车间顶部的照明效果，辅助补光消除结构死角的阴影，让设备的内部传动结构、外部防护结构都能清晰呈现。设计思路上围绕预制燃烧室零件的散热孔加工需求，优化了上下料的操作空间，操作人员可以在设备前部完成工件的装卸与定位，五轴联动配合福柯轮的间歇旋转功能，可实现工件圆周方向所有散热孔的连续加工，无需重复装夹，同时建模时预留了PLC控制系统的安装位、切削除尘装置的接口位置，让整体结构不仅具备外观展示性，更符合实际工业加工的功能逻辑，所有运动部件的装配间隙都按照实际机械设计公差做了预留，确保结构运动仿真时无干涉问题。
