AVR开发核心板载排针USB接口结构

这款嵌入式开发载板的结构设计，围绕高校电子实验室、嵌入式项目开发、小型工控原型验证场景的实际使用需求展开，日常使用中可直接作为AVR系列单片机的最小系统承载平台，省去开发者自行搭建最小系统、焊接外围接口的重复工作量，适配课程设计、产品原型快速验证、小型控制模块二次开发等多类使用场景。

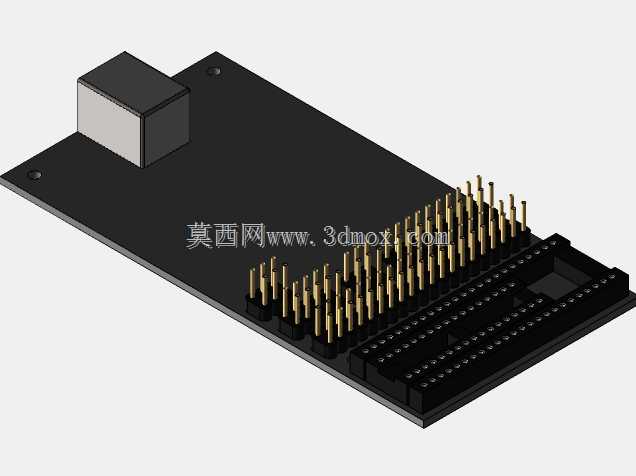

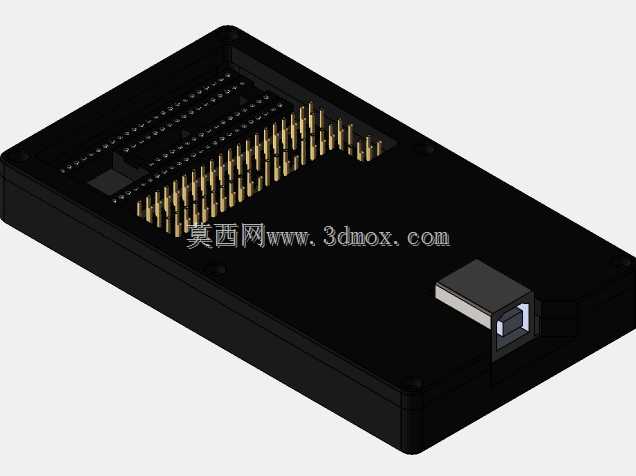

从功能特性来看，板体一侧排布的双排直插排针采用标准2.54mm间距设计，完全匹配通用面包板、杜邦线的连接规格，可直接引出单片机全部IO引脚、电源引脚与通信接口，满足外接传感器、执行模块、调试外设的接线需求，排针焊接位置预留了足够的手指操作空间，插拔杜邦线时不会与板体边缘产生干涉。板体侧端集成的USB-B型接口，既承担程序下载、串口调试的通信功能，也可直接通过USB端口为整板提供5V工作电源，接口位置做了局部加厚的结构加强设计，避免反复插拔USB线时出现接口焊盘脱落的问题。

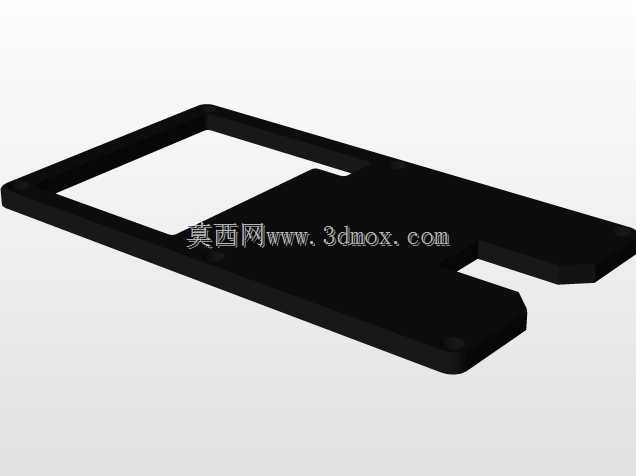

设计过程中优先考虑了桌面使用的抗干扰与安装便利性，板体采用矩形方正外形，边角做了小圆弧过渡处理，整体厚度控制在常规PCB板厚加排针凸起高度的合理范围内，可直接平放在实验台面上，也可通过四角预留的安装孔固定在设备外壳内部的安装柱上，安装孔位间距匹配通用小型工控盒的内部固定尺寸，不需要额外做安装位的二次修改。板体表面的元件排布遵循信号流向规则，电源输入区域与信号输出区域做了物理分隔，减少高频信号对电源回路的干扰，排针的引脚排布顺序与官方标准引脚定义完全对齐，开发者不需要对照引脚定义表反复核对接线顺序，降低接线错误概率。

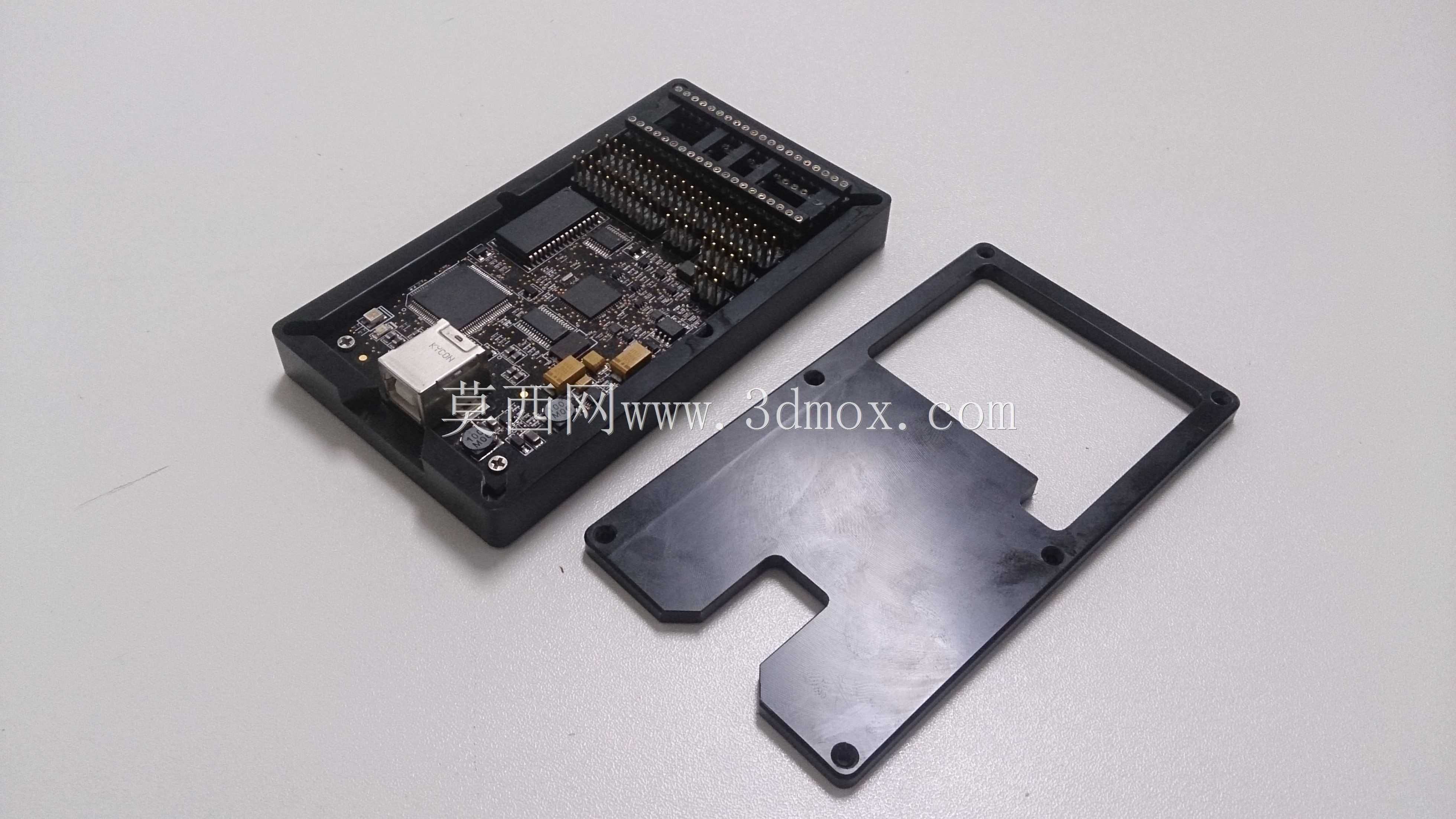

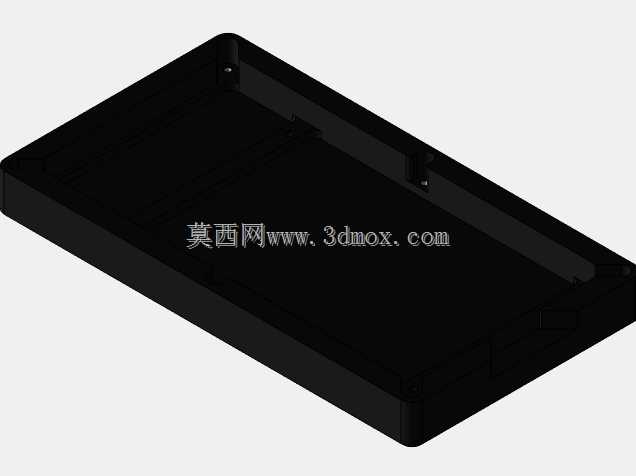

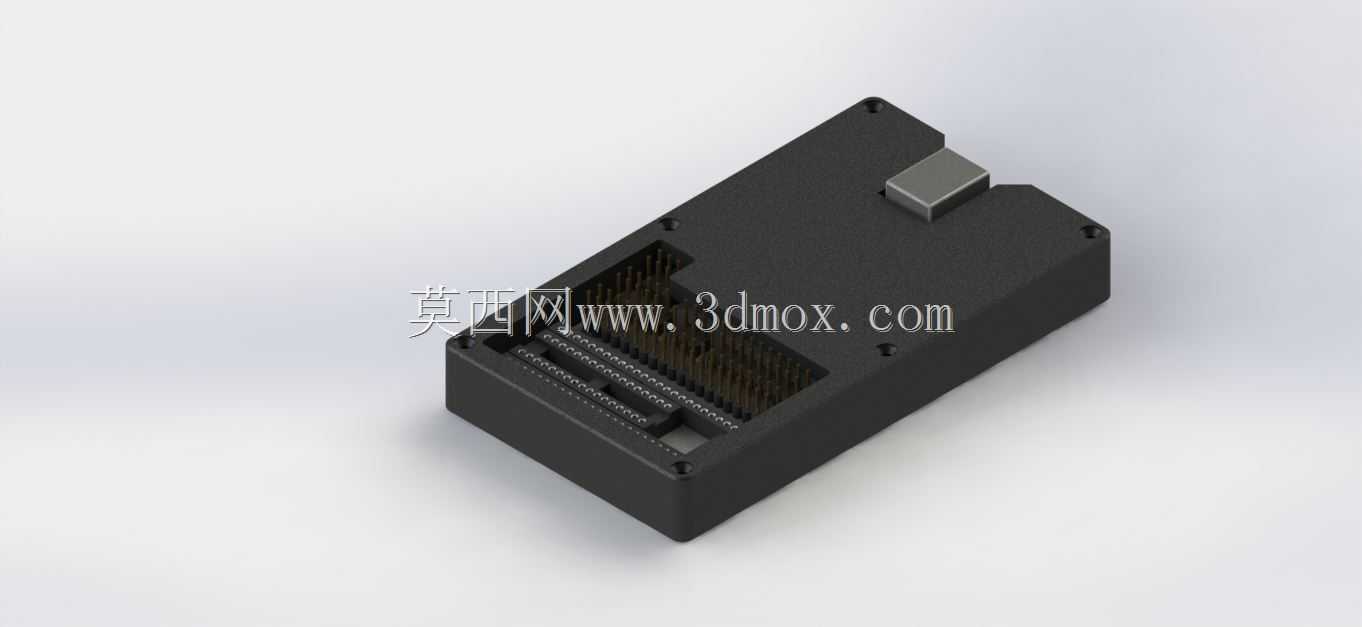

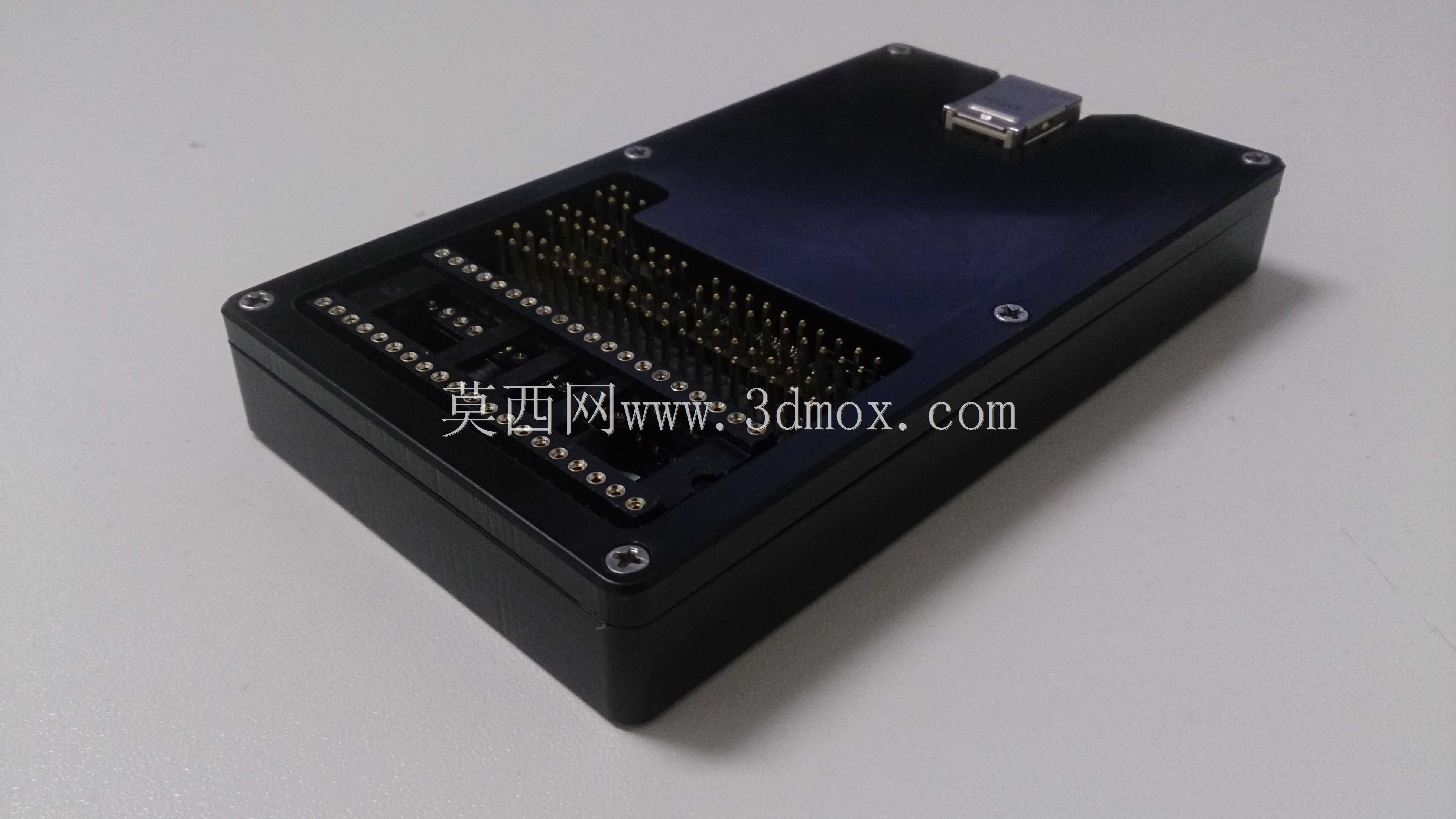

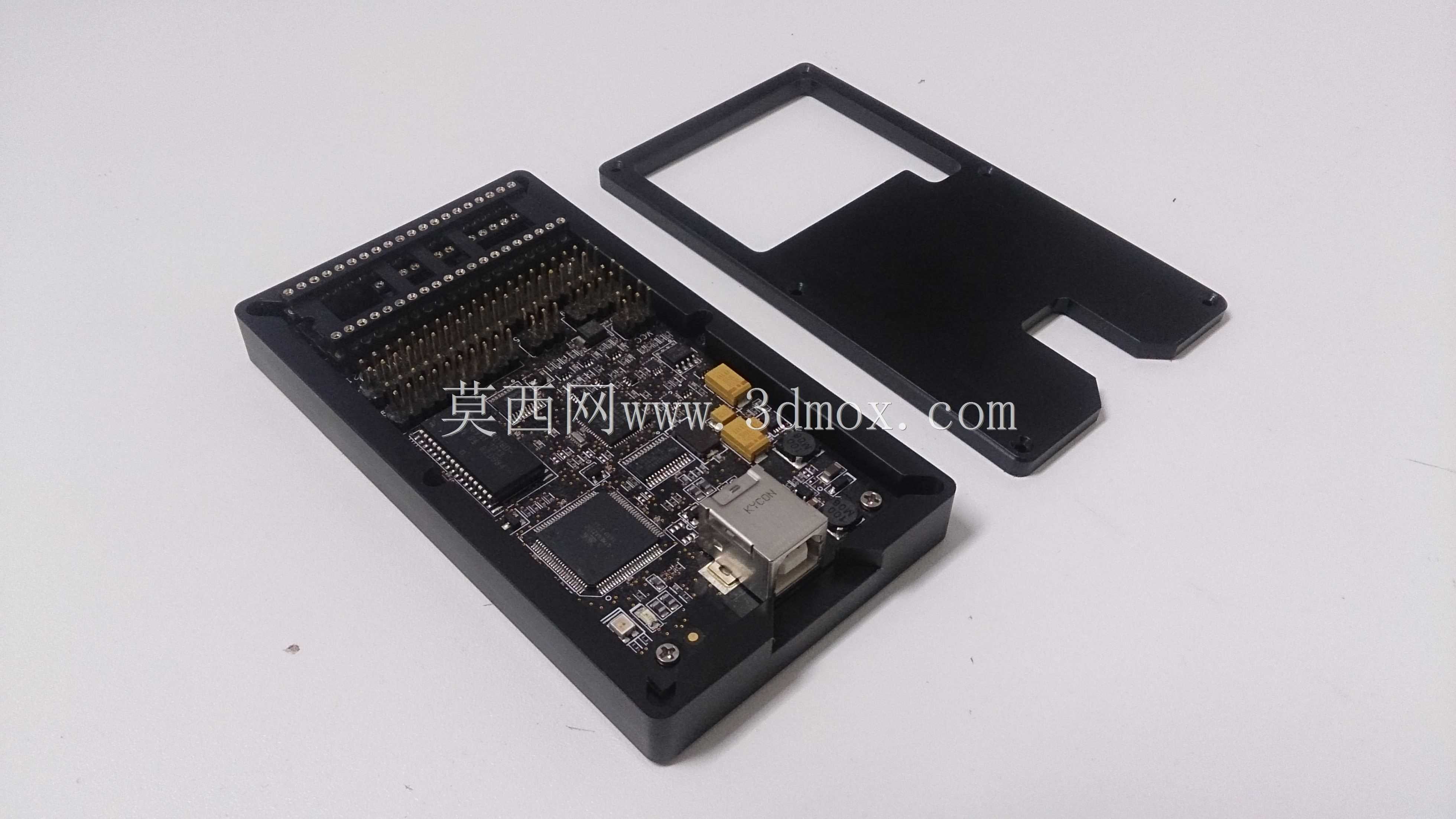

考虑到日常调试中频繁插拔接线的使用强度，排针的焊盘位置做了加大设计，提升焊接牢固度，板体边缘预留了足够的手持空间，拿取板体时不会误触表面的贴片元件造成短路。USB接口的金属外壳与板上接地网络直接连通，可导出插拔过程中产生的静电，避免静电击穿核心单片机芯片。整板的外形尺寸适配常见的透明亚克力外壳规格，开发者完成调试后可直接选配通用外壳组装成成品模块，不需要单独设计外壳结构。
