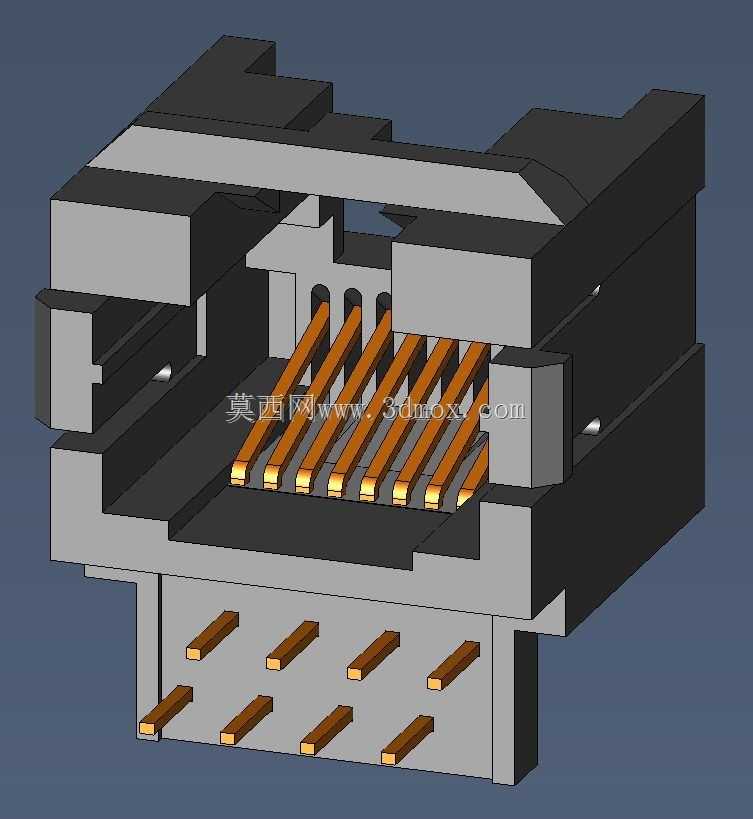

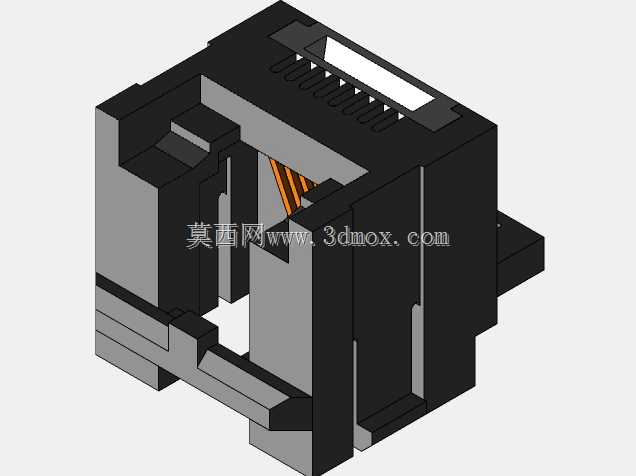

RJ45网络接口插孔反向工程结构

在工业以太网布线、消费电子主板集成、工控设备通讯端口拓展等场景中，RJ45插孔是实现有线网络物理连接的核心基础部件，其结构精度直接决定链路连接稳定性与信号传输可靠性。本次完成结构复刻的RJ45插孔，核心触点间距严格控制在1.02mm，匹配标准RJ45水晶头的金手指排布公差，避免插接过程中出现触点错位、接触压力不足导致的丢包、断连问题。从结构设计逻辑来看，整体采用上下分层的壳体架构，外层黑色绝缘壳体承担物理防护与插接导向作用，前端开口处设置对称导向斜面，引导水晶头沿正确角度插入，减少斜插导致的塑料壳体开裂、针脚弯折风险；内部接触弹片采用带预压弧度的设计，当水晶头插入时，弹片产生恒定接触压力，保证金手指与弹片的有效接触面积，同时预留足够的弹性形变余量，满足上千次反复插拔的寿命要求，不会因长期使用出现弹片塑性形变导致接触失效。插孔底部设置直插式焊接引脚，引脚排布间距适配常规PCB板的孔位设计公差，焊接端做平切处理，在波峰焊工序中可保证焊锡均匀浸润，减少虚焊、连焊的不良率；壳体两侧设置嵌入式卡扣结构，装配时可直接卡入设备面板或PCB板的预设卡槽，无需额外螺丝固定，大幅提升产线装配效率。从安装边界来看，整体外形尺寸适配标准RJ45端口的面板开孔规范，突出面板的高度控制在常规设备端口的通用尺寸范围内，不会与相邻端口的水晶头、设备外壳产生干涉，可直接替换同规格的市售RJ45插孔，无需修改原有设备的结构开孔与PCB布线。在反向工程复刻过程中，重点对弹片的弯折角度、壳体的卡扣配合公差、触点的共面度做了精度校准，保证每一处配合间隙都符合接插件的行业通用公差要求，既满足小批量打样的结构验证需求，也可作为设备端口选型阶段的结构适配参考，帮助结构工程师在设计阶段提前确认端口安装空间、引脚对位关系，减少后期改模成本。
