希捷7mm厚度2.5英寸硬盘驱动器结构

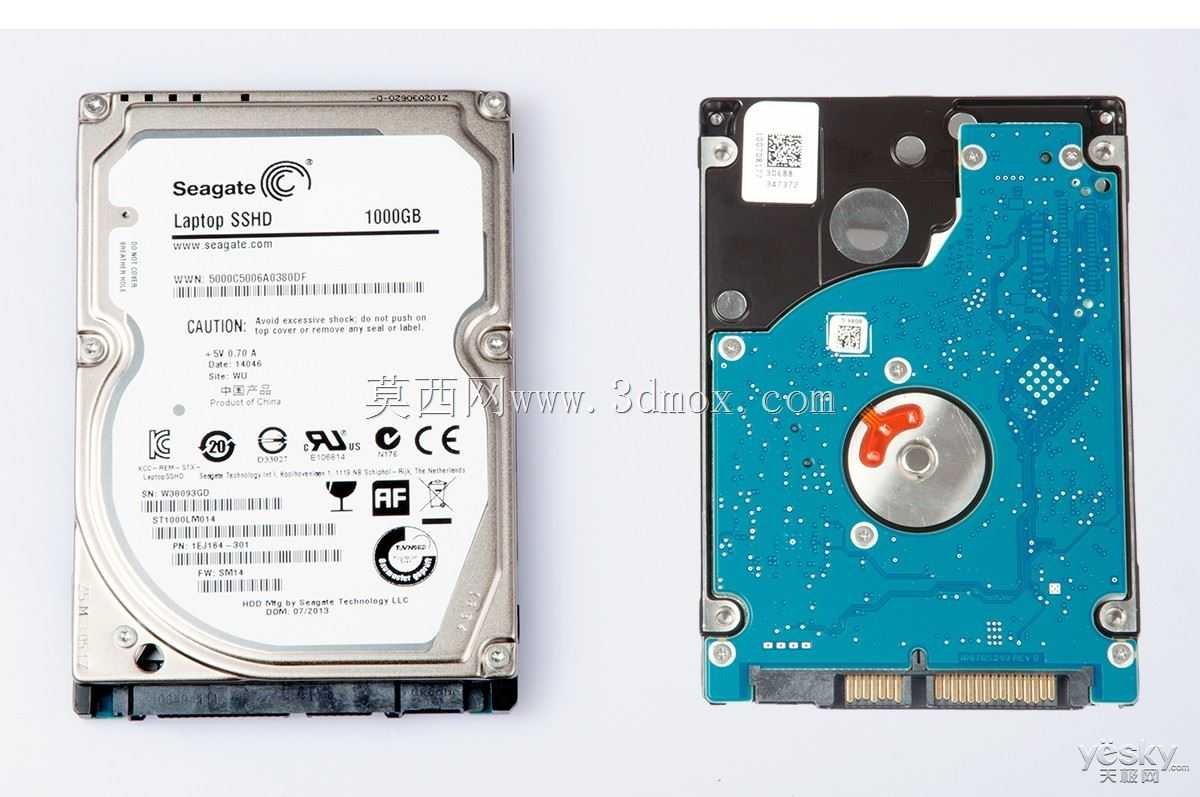

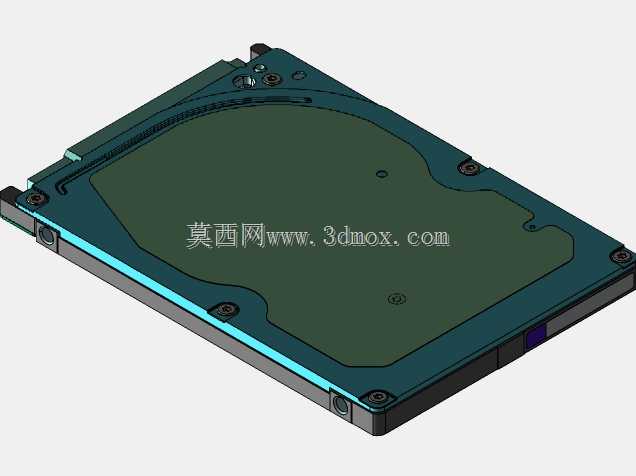

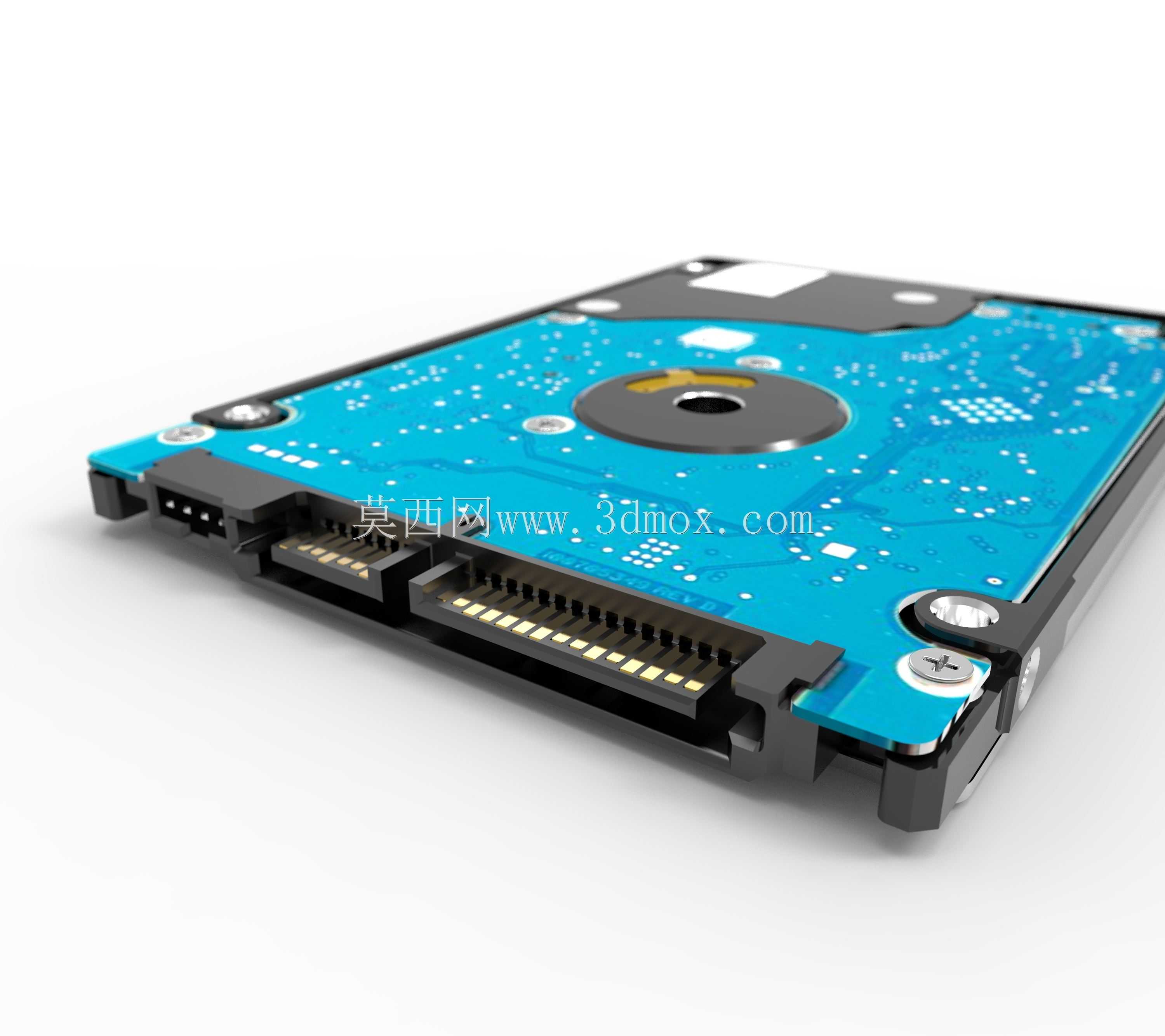

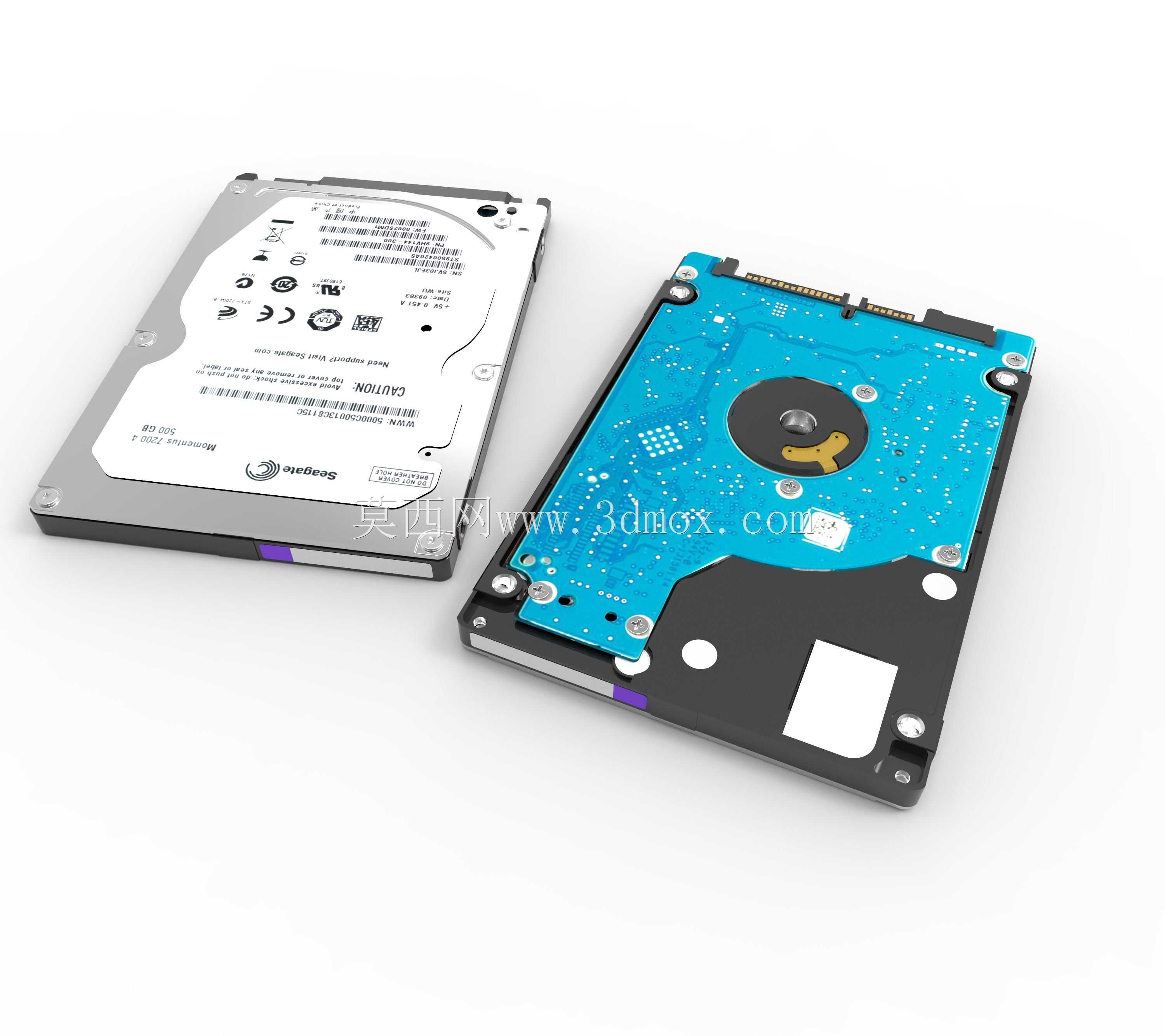

这款薄型2.5英寸机械硬盘的三维结构，是面向便携计算设备内置存储场景做的结构还原，日常在轻薄笔记本、迷你工控主机、小型NAS存储阵列、便携外置存储盒这类对安装空间有严苛限制的设备里，这类7mm厚度的硬盘是主流选型，相比9.5mm厚度的常规2.5寸硬盘，它能适配更多超薄机型的内部堆叠空间，不需要额外做结构避让。从结构设计逻辑来看，整个硬盘的壳体采用上下扣合的金属冲压结构，上盖为平整的薄金属板材，通过周圈均匀分布的紧固螺丝与底座实现密封连接，底座集成了侧边的SATA数据与供电接口、安装定位孔位，所有外部连接结构都做了公差适配，保证在批量装配时不会出现接口对位偏差。7mm的总厚度是整个设计的核心边界，内部的盘片、磁头臂、主轴电机、控制电路板全部做了扁平化堆叠，没有多余的结构凸起，控制电路板贴合在底座背面，元器件全部选用薄型封装，避免超出厚度限制。安装边界上，这款硬盘完全遵循2.5英寸存储设备的通用安装规范，侧边的四个安装螺孔位置、接口的伸出尺寸都和行业标准完全对齐，设备厂商在做结构设计时，不需要单独开模适配，直接沿用通用的硬盘安装支架、接口排线就能完成装配，能大幅缩短整机的结构开发周期。实际使用中，这类薄型硬盘的抗振结构也做了针对性优化，磁头臂的限位结构、盘片主轴的固定方式都适配了移动场景的使用需求，在设备出现小幅跌落、移动振动时，能避免磁头刮伤盘片。从建模还原的细节来看，壳体表面的螺丝沉孔、侧边的散热细槽、接口的针脚定义位置都做了精准复刻，结构工程师在做整机内部堆叠校验时，可以直接调用这个模型做干涉检查，确认硬盘周边的散热间隙、走线空间、安装操作空间是否满足设计要求，不需要再手动测绘硬盘尺寸，能减少结构设计阶段的重复测绘工作，也能避免因为手动测量尺寸偏差导致的装配干涉问题。在做便携设备的结构设计时，存储部件的尺寸精度直接影响整机的内部空间利用率，这类精准还原的硬盘结构模型，能帮助工程师在方案阶段就完成空间排布的验证，提前预判安装过程中可能出现的结构冲突，比如硬盘与主板元器件的间隙、硬盘与外壳内壁的安全距离、排线弯折半径是否足够等问题，让整个结构设计流程更顺畅。
