摄影摄像用双轨平移滑动承载装置

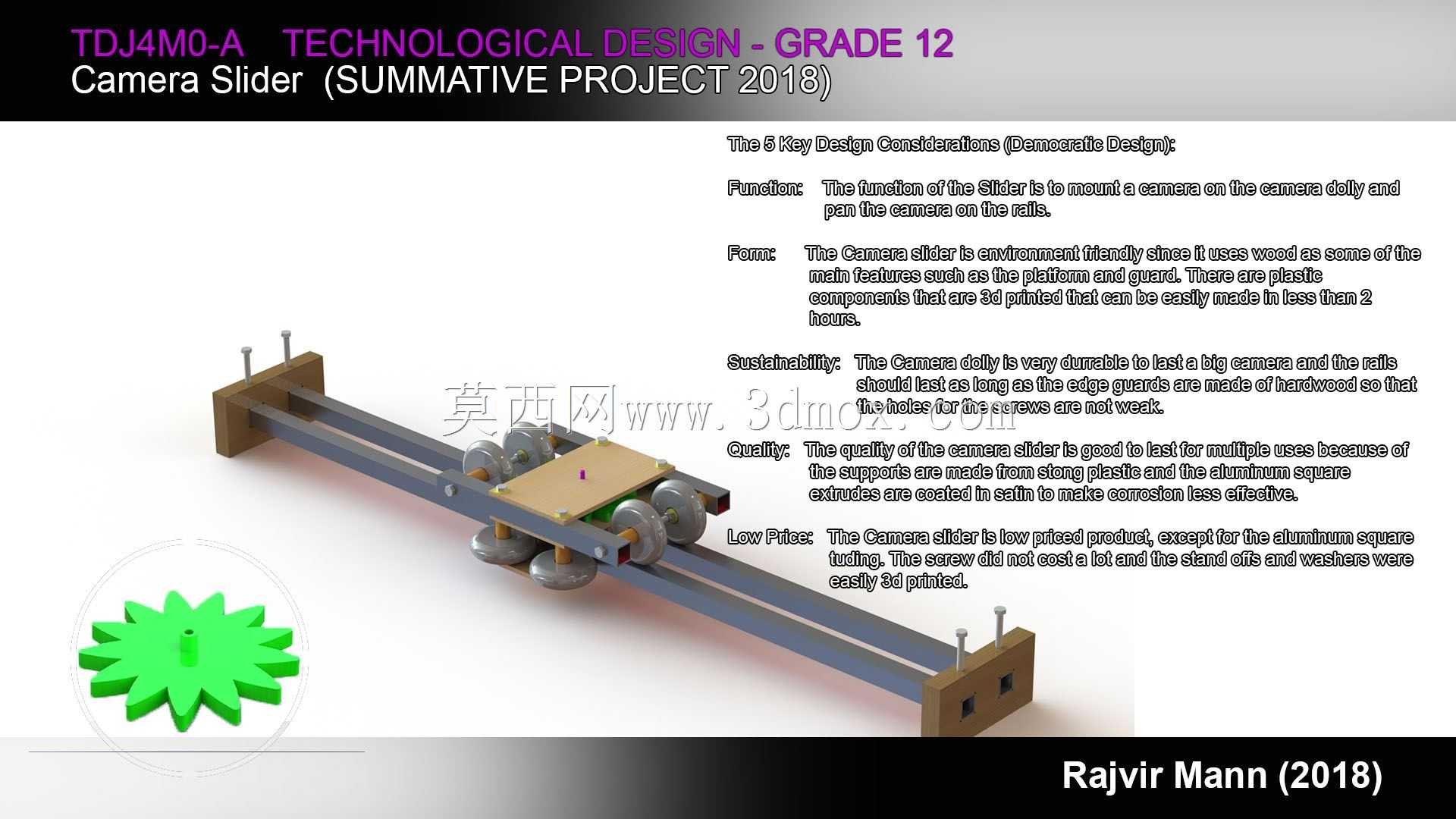

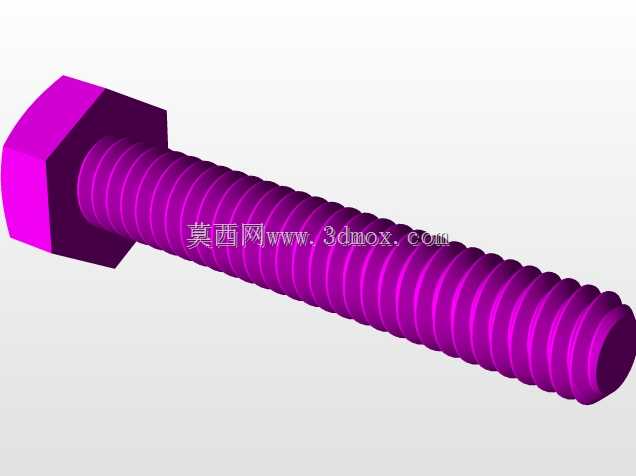

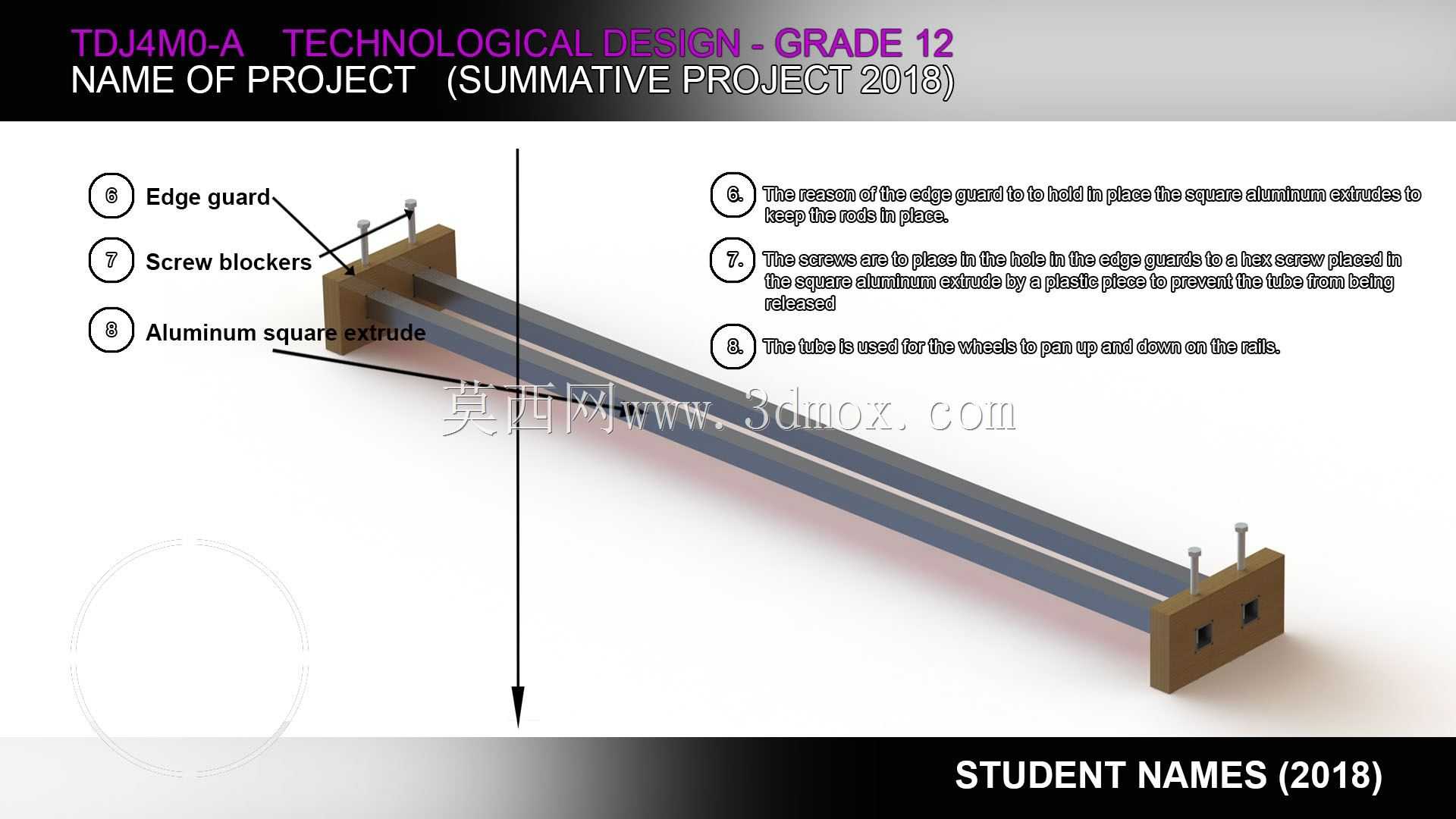

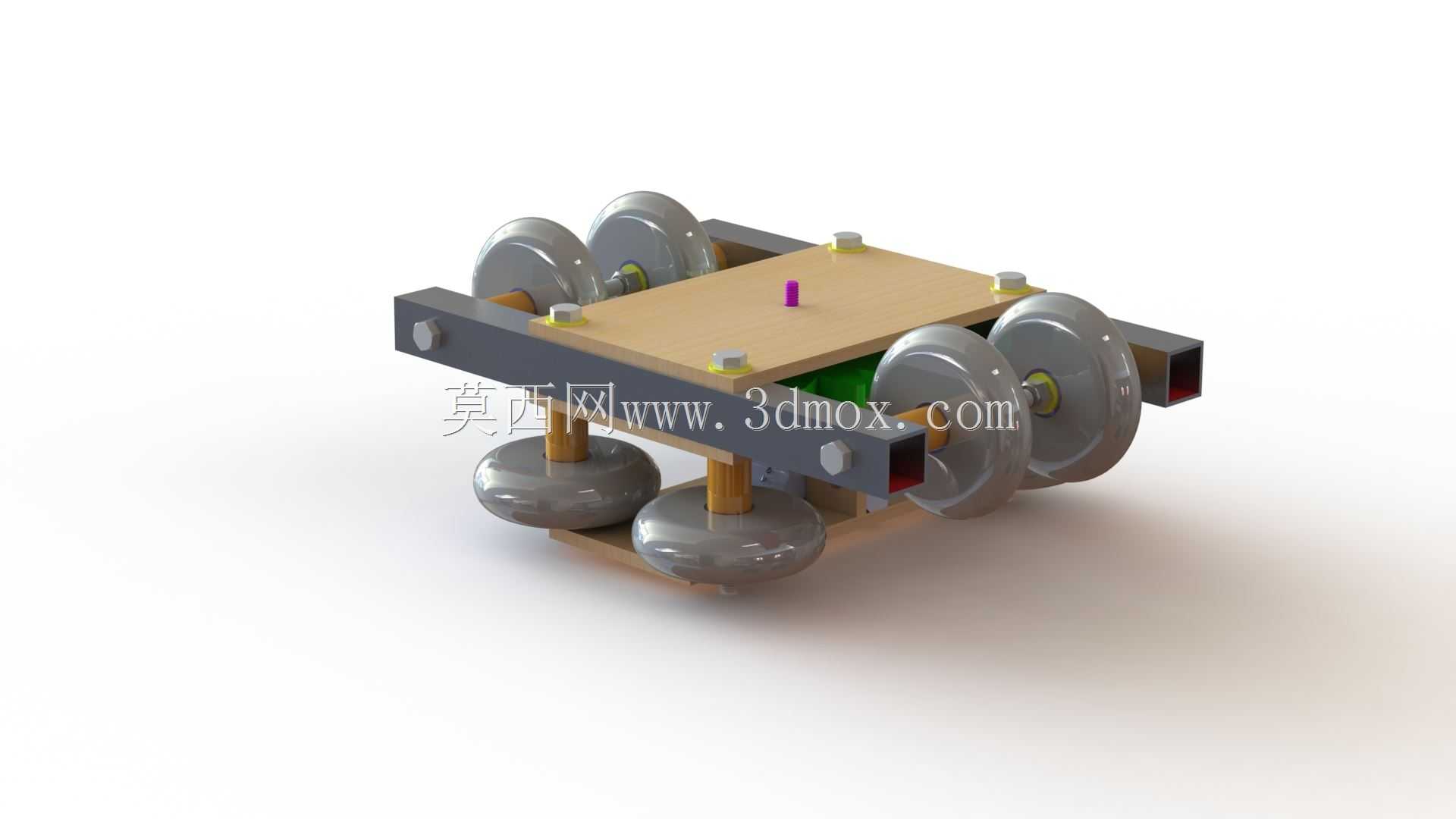

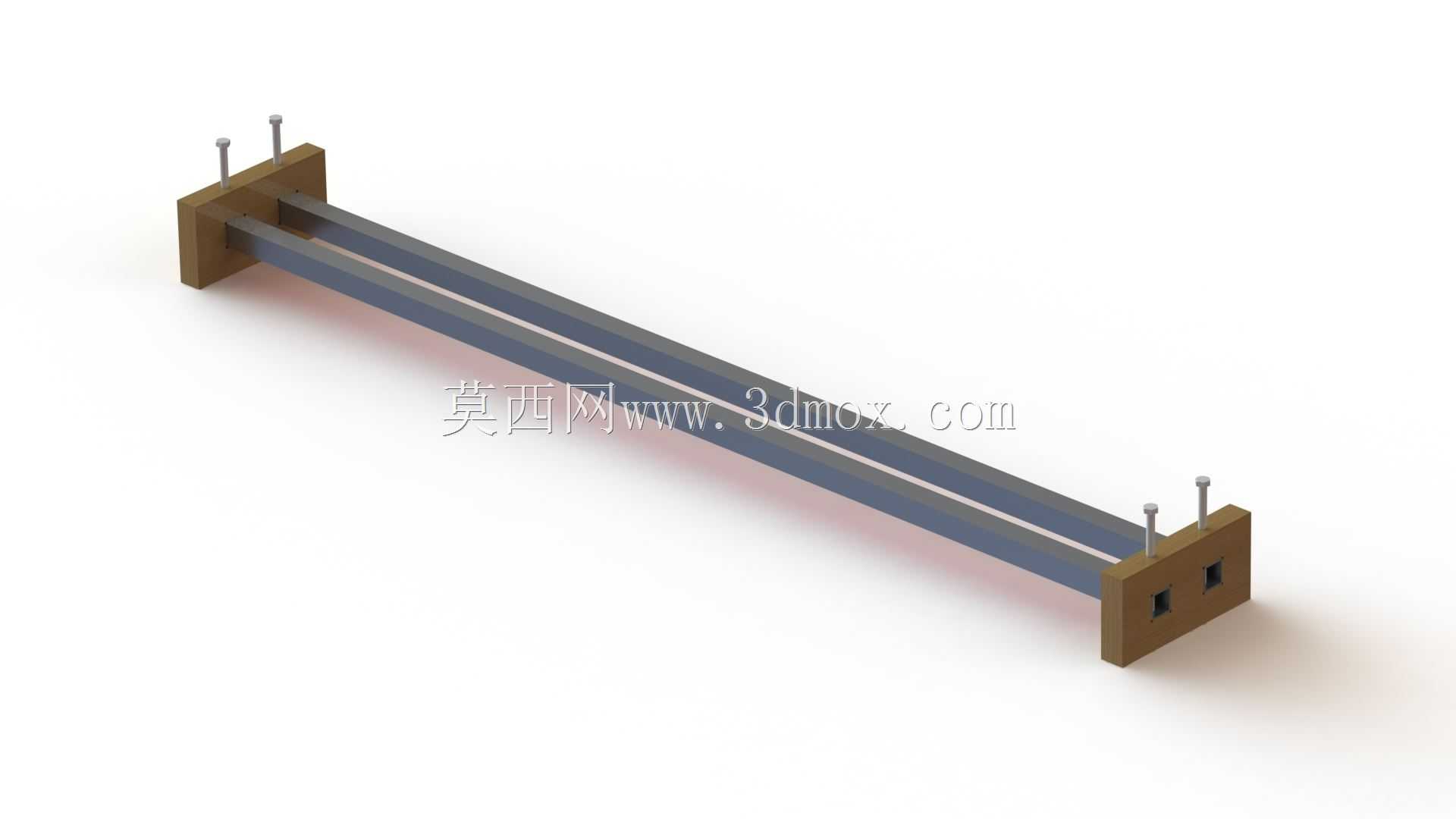

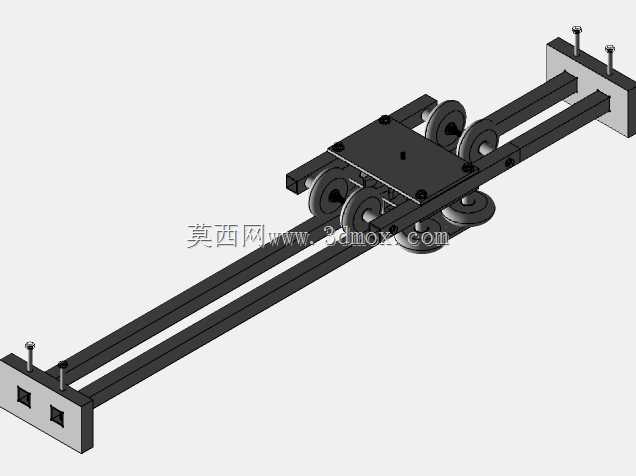

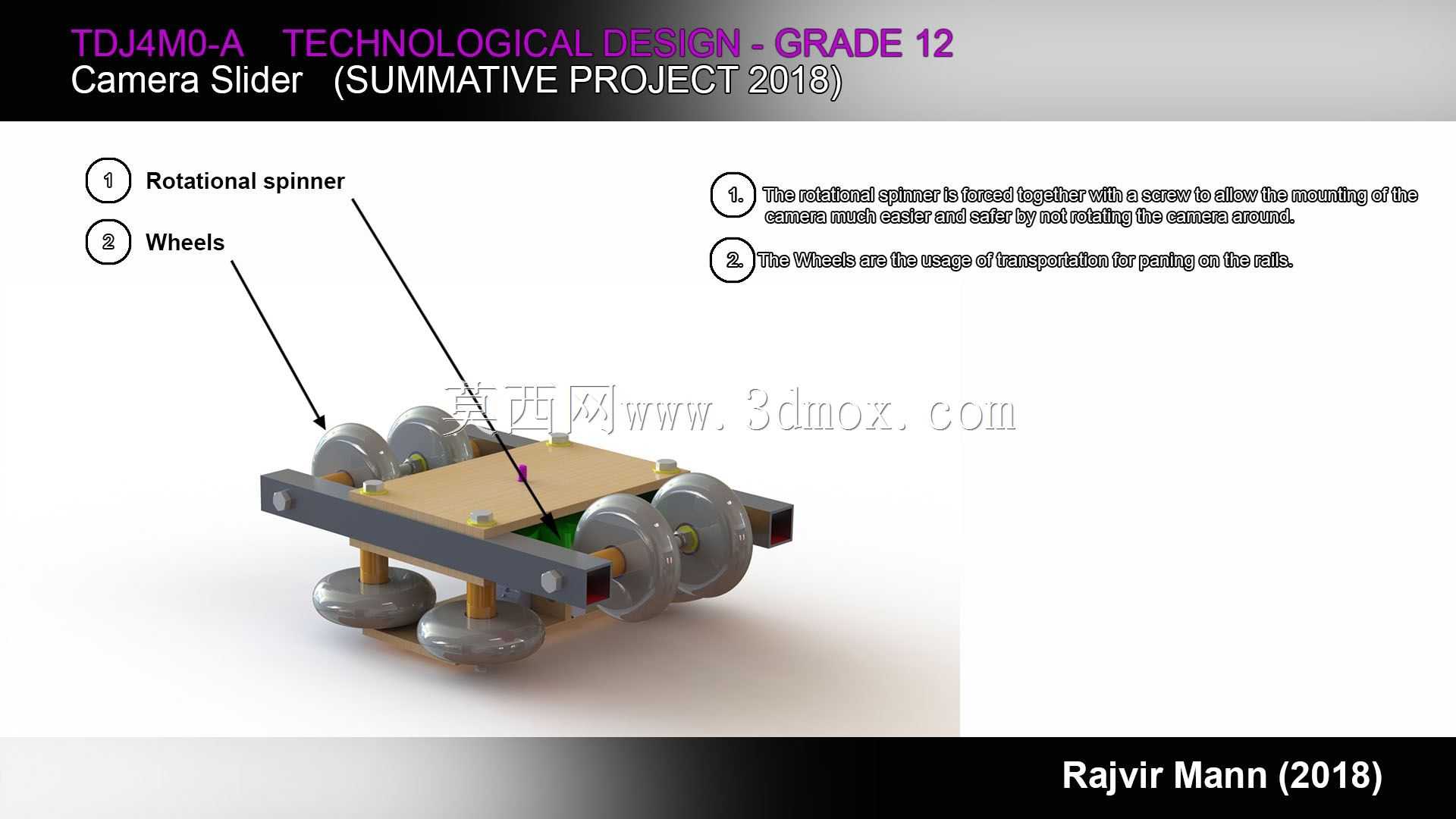

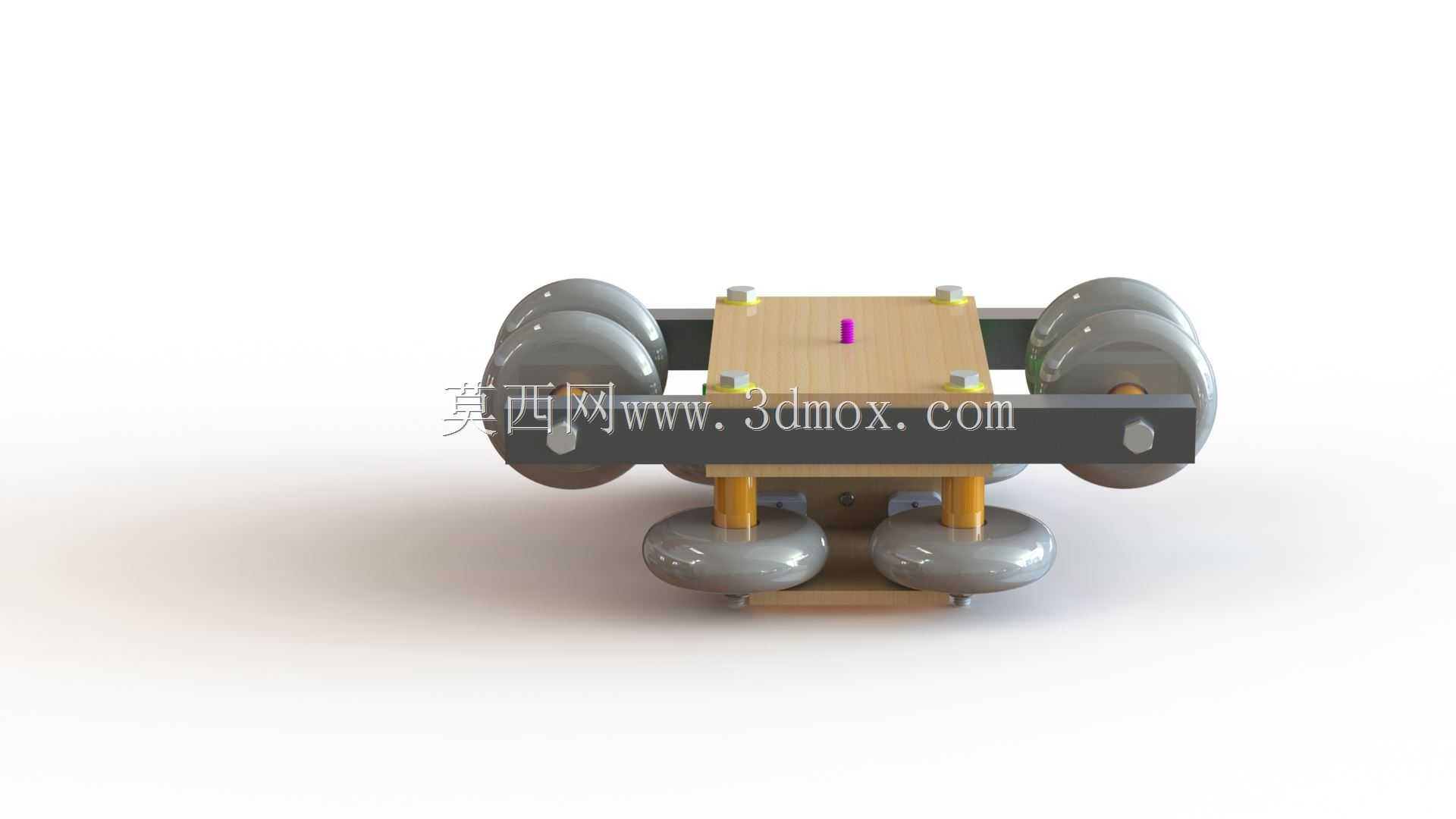

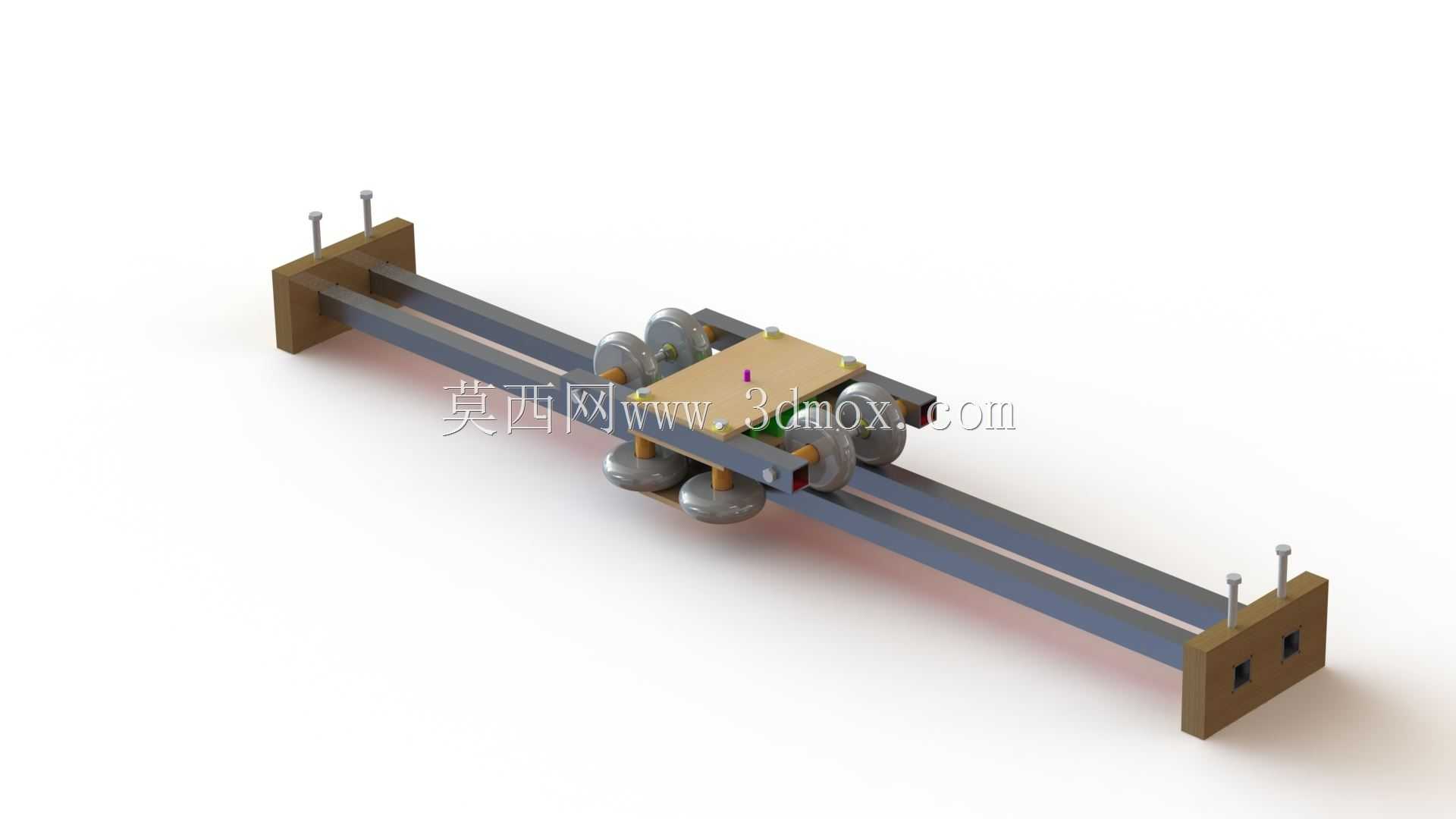

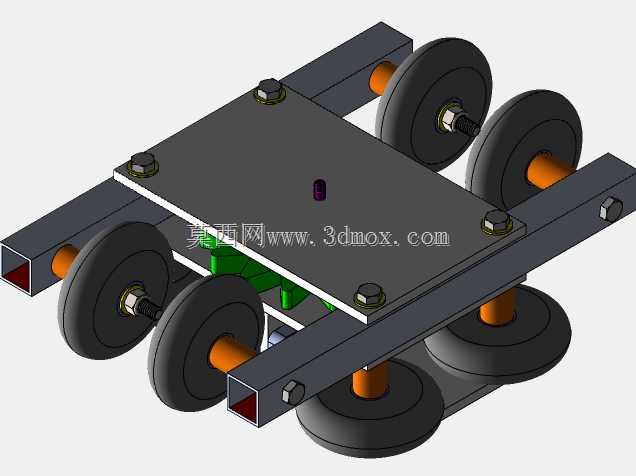

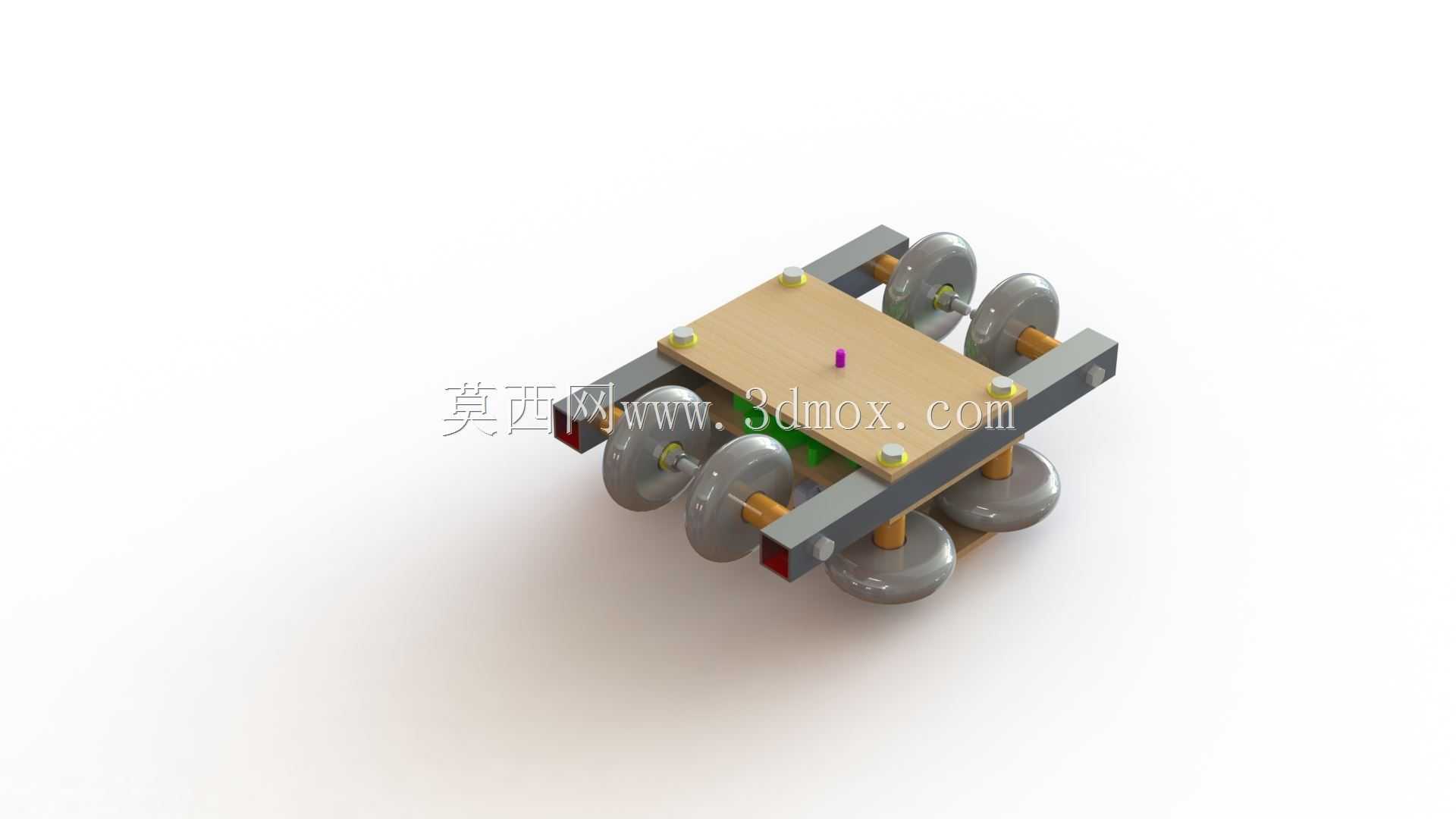

该滑动装置主要面向影视拍摄、静物微距摄影、产品宣传片录制等场景，解决固定机位拍摄时画面平移卡顿、轨迹偏移的常见问题，可搭载单反相机、小型摄像机、运动相机等设备完成匀速直线运镜，满足延时摄影、跟拍移动主体、全景接片等拍摄需求。装置采用双平行导轨作为承载基础，两端设置一体式固定端座，端座上预留锁紧螺柱安装位，可快速将整套滑轨固定在桌面、三脚架或定制支撑结构上，无需额外加工适配连接件，现场部署效率较高。滑动承载部分采用多组滚轮贴合导轨上下及侧面的接触形式，滚轮与导轨接触面做圆弧适配，滑动过程中无明显旷量，横向与纵向的晃动量控制在拍摄允许的精度范围内，避免运镜时画面出现抖动偏移。承载平台上预留标准1/4"-20UNC螺纹安装孔，该规格为摄影器材通用安装接口，可直接固定相机快装板、云台等配件，无需额外转接头；从螺钉顶部到平台台面的尺寸为5.21mm，安装时需注意该边界尺寸，若搭配边缘防护结构，建议优先选用硬木类高刚度材质，避免因顶部安装孔周边外部空间余量较小，锁紧螺丝时造成端部结构开裂，影响安装稳定性。设计过程中优先考虑滑动的平顺性，滚轮布局采用对称式分布，将承载平台的重心控制在两组导轨的中心区域，负载状态下不会出现单侧偏载卡滞的问题；导轨截面选用矩形结构，相比圆轨具备更好的抗扭性能，搭载中焦段镜头及相机机身时，导轨中部的扰度变形量极小，不会出现滑动到中段时画面下沉的情况。端座与导轨的连接采用过盈配合加侧向顶丝固定的形式，长期使用后若出现导轨松动，可通过顶丝重新张紧，无需整体更换部件；滚轮采用带内嵌轴承的结构，滑动阻力小，手动推动时可实现无顿挫的匀速移动，也可额外搭配同步带驱动组件实现电控匀速滑动，拓展延时摄影的自动运镜功能。安装时需注意两端固定座的安装平面平面度公差，若支撑面存在明显高低差，会导致导轨变形，增加滑动阻力甚至出现卡滞；承载平台的负载上限需匹配导轨长度，过长的导轨若超出支撑跨距，需在中段增加辅助支撑点，避免导轨下挠影响滑动精度。日常使用时需定期清理导轨表面的灰尘与砂粒，避免滚轮嵌入硬质杂质造成导轨表面划伤，影响滑动平顺性；滚轮轴承无需额外加注润滑脂，避免油脂沾染灰尘形成油泥增大滑动阻力。
