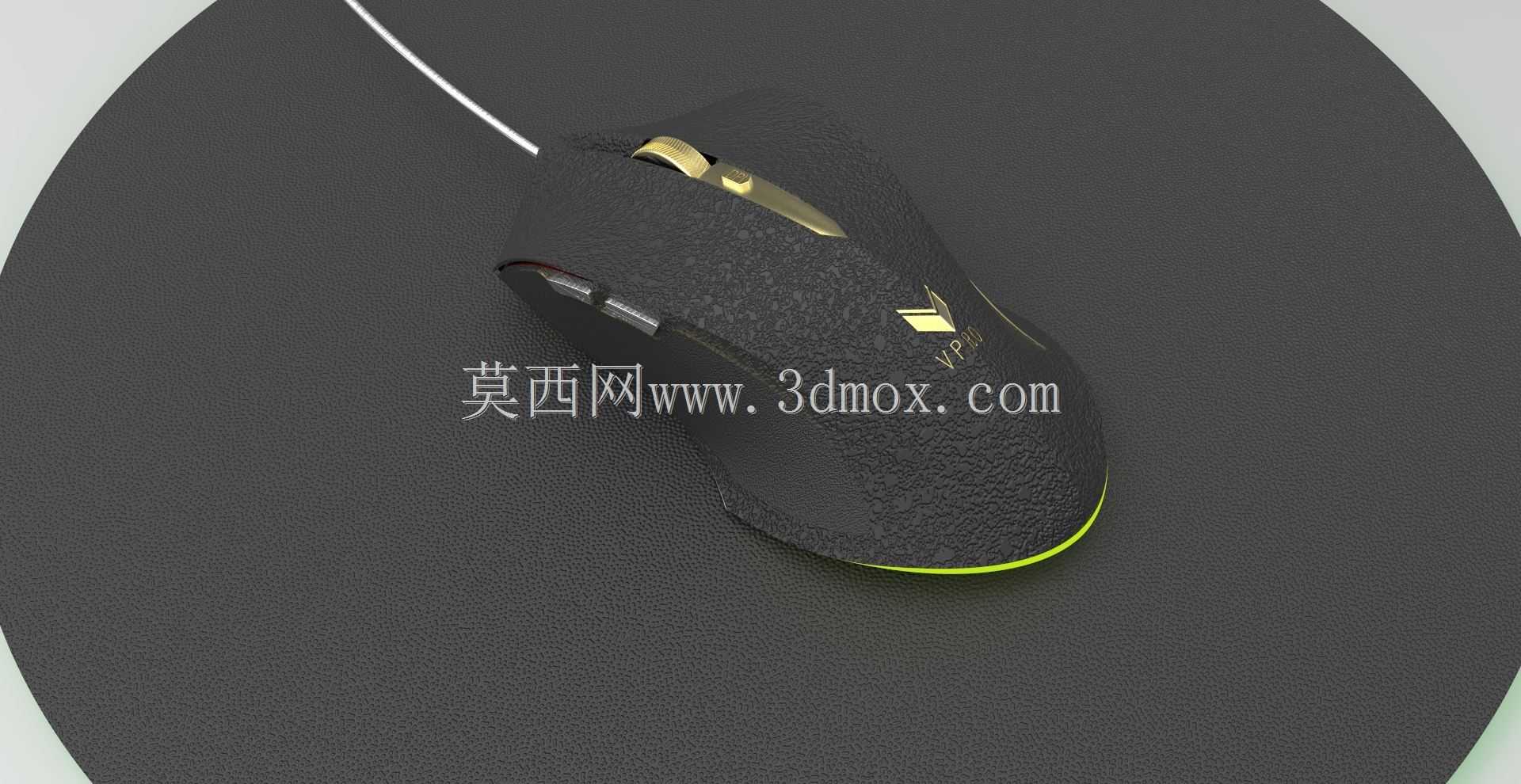

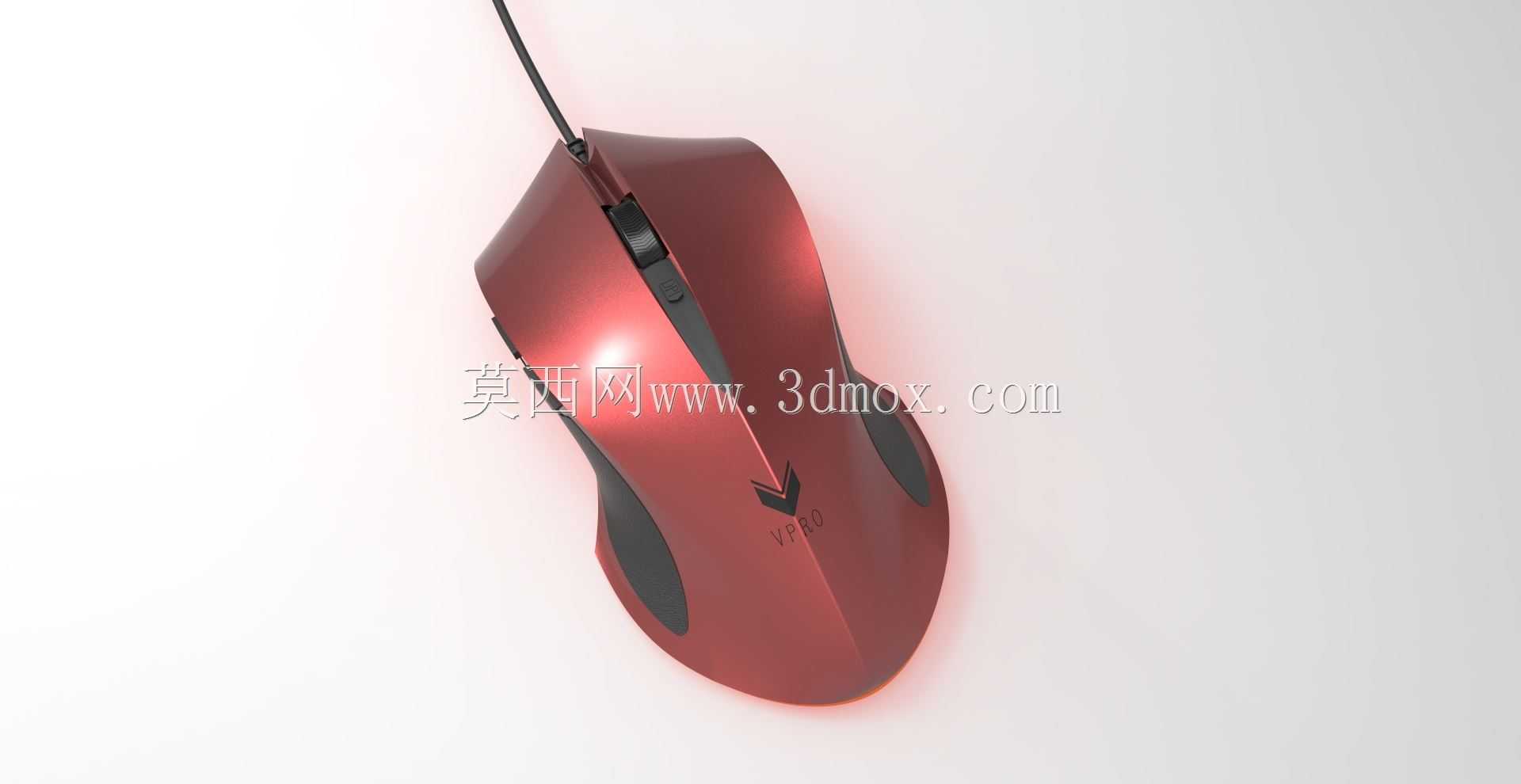

雷柏电竞游戏人体工学有线鼠标结构

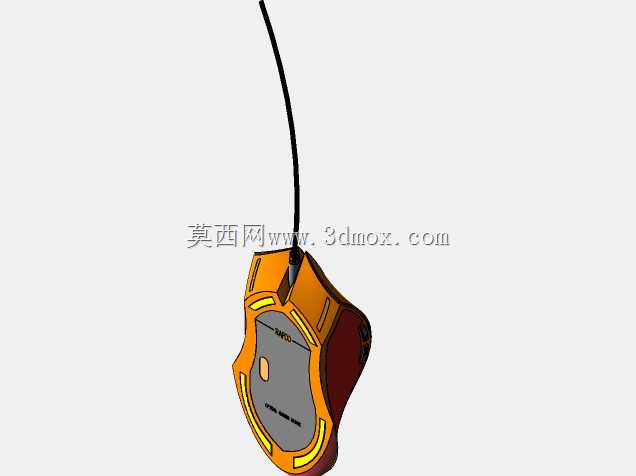

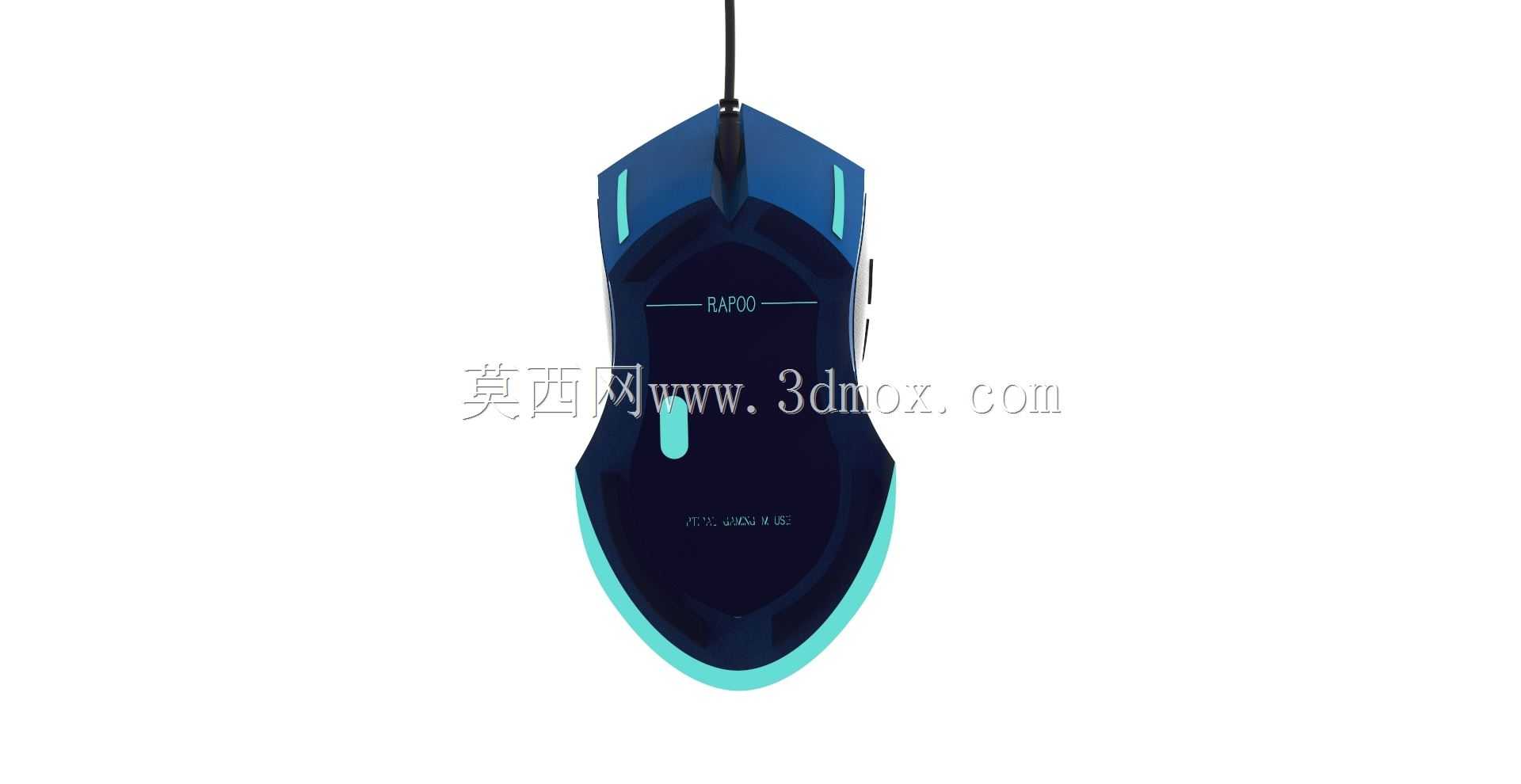

日常做外设结构建模时，这类电竞向鼠标的曲面构建是最考验曲面功底的环节，不同于普通办公鼠标的平缓弧面，这款鼠标的左右侧裙做了内收式的拇指与无名指承托曲面，建模时需要先通过草绘勾勒出纵向三条、横向五条的截面控制线，再通过边界混合生成主曲面，后续还要做曲率连续的检查，避免出现曲面褶皱影响后期手板开模的精度。从实际使用场景看，这类鼠标主要面向PC端电竞玩家、长时间办公的设计从业者，核心用途是替代常规办公鼠标，提升长时间握持的贴合度，减少手腕悬空带来的劳损，同时更高的采样率也能满足快速移动光标时的定位精度需求。功能层面，滚轮后方预留了DPI档位切换按键的安装位，左右主键区域做了下沉式的分模设计，按键与上盖之间预留0.2mm的活动间隙，避免按键卡滞，侧裙位置预留了两个自定义侧键的安装槽，内部可以容纳微动开关与小型PCB板的安装空间，底部预留了脚贴的安装凹槽，四个脚贴槽的深度统一控制在0.3mm，刚好适配常规特氟龙脚贴的厚度，保证鼠标滑动时的平整度。设计思路上，整体采用非对称右手人体工学构型，上盖的脊背高度从尾部到前端逐步收窄，尾部最高点距离底面38mm，刚好贴合手掌掌心的自然弯曲弧度，不会出现掌心悬空的问题，整体长度控制在125mm，宽度67mm，属于中大手适用的尺寸，适配18cm以上手长的用户抓握、趴握两种握持姿势。内部结构上，预留了标准光电引擎的安装位，引擎镜头距离底面的高度严格控制在2.4mm，保证光头的采样精度不会出现偏差，配重仓位置预留了可放置2-4个配重块的空间，用户可以根据自身使用习惯调整整体重量，线材出口位置做了防弯折的橡胶护套安装槽，出口处做了R2的圆角过渡，避免线材反复弯折出现断裂。建模过程中所有的安装柱、卡扣位置都预留了0.1mm的拔模斜度，方便后期注塑生产时的脱模，上下盖的配合止口做了错位设计，配合间隙控制在0.15mm，既不会出现上下盖松动晃量，也不会因为公差累积导致装配困难。
