类Xbox布局有线电竞游戏手柄结构设计

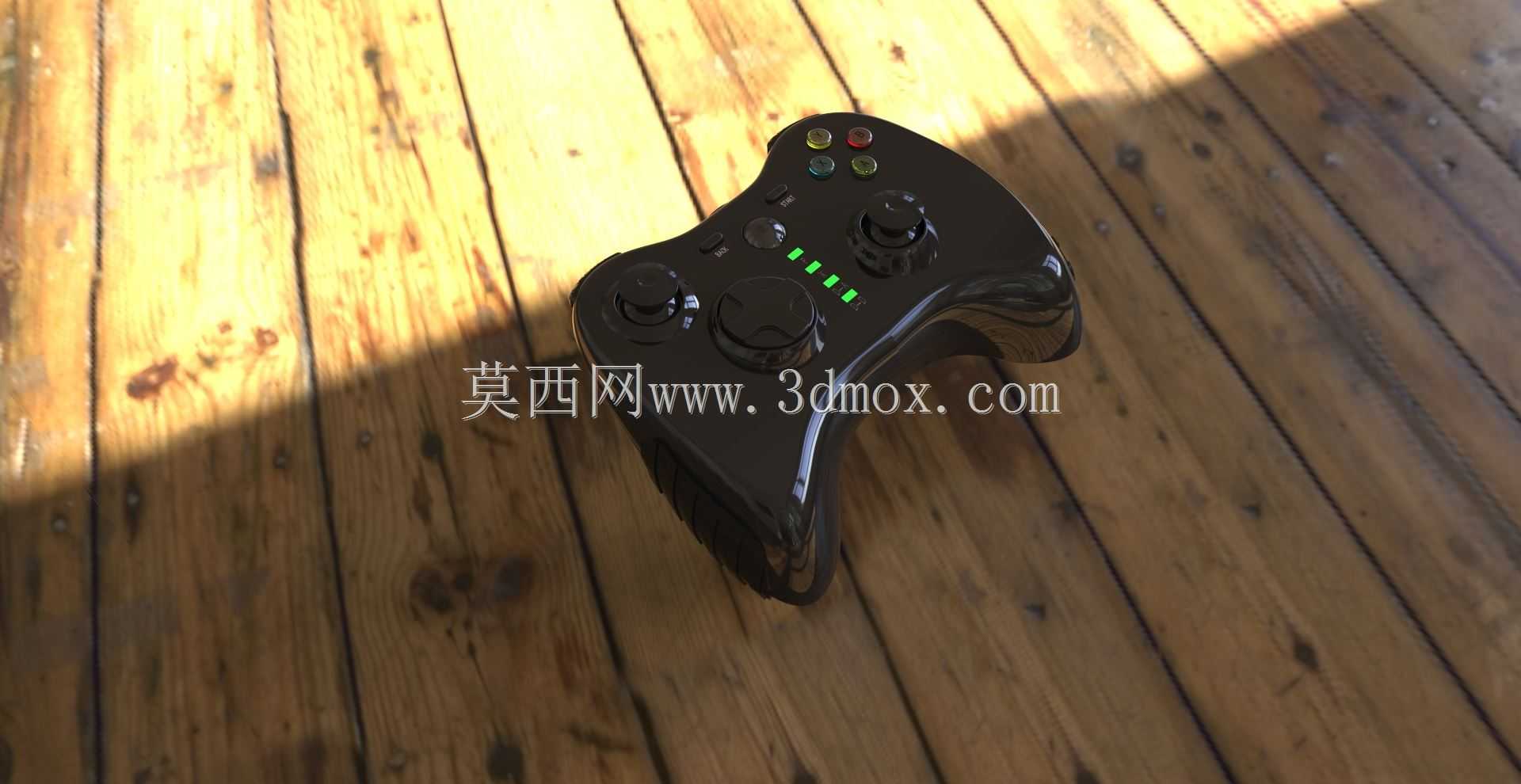

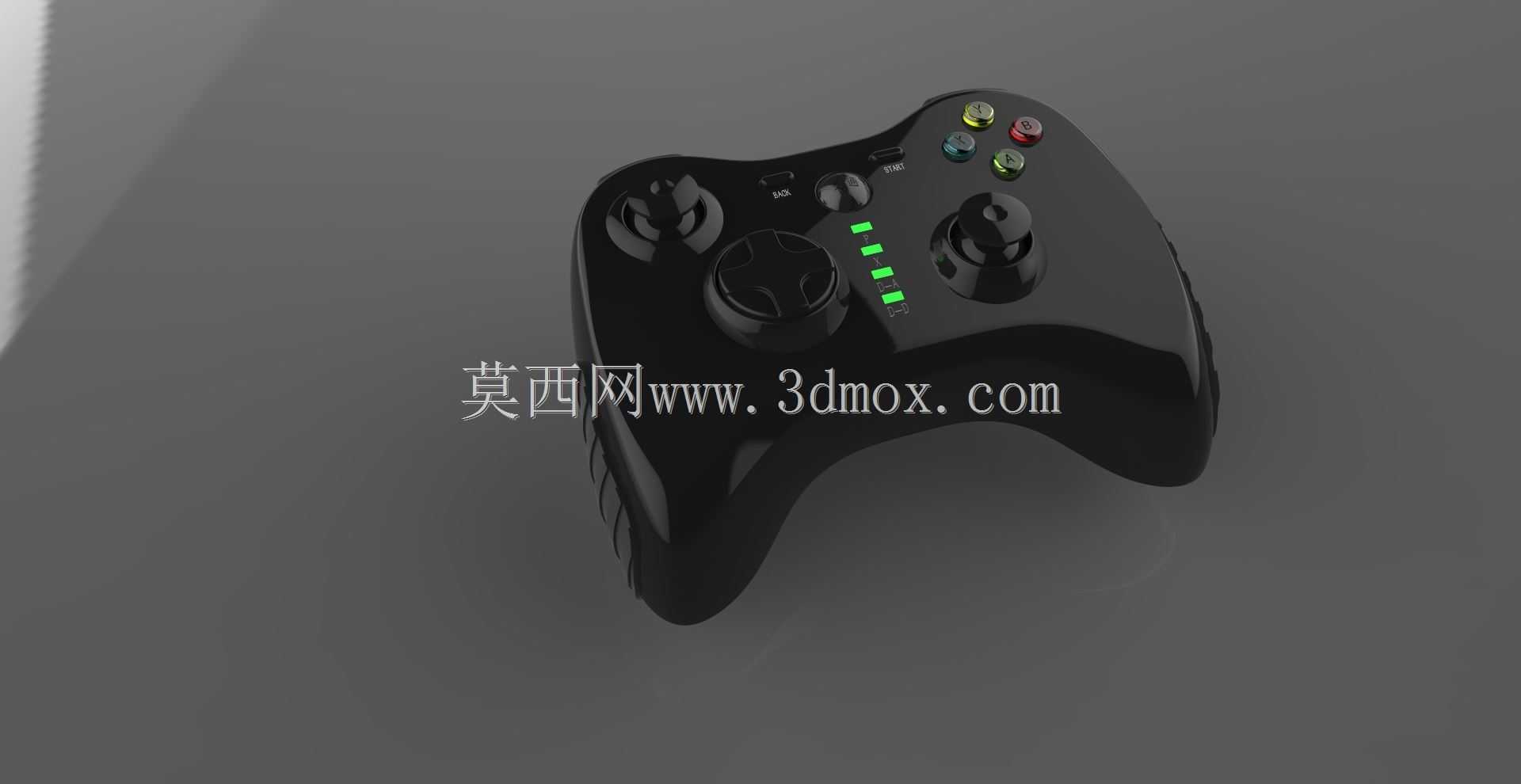

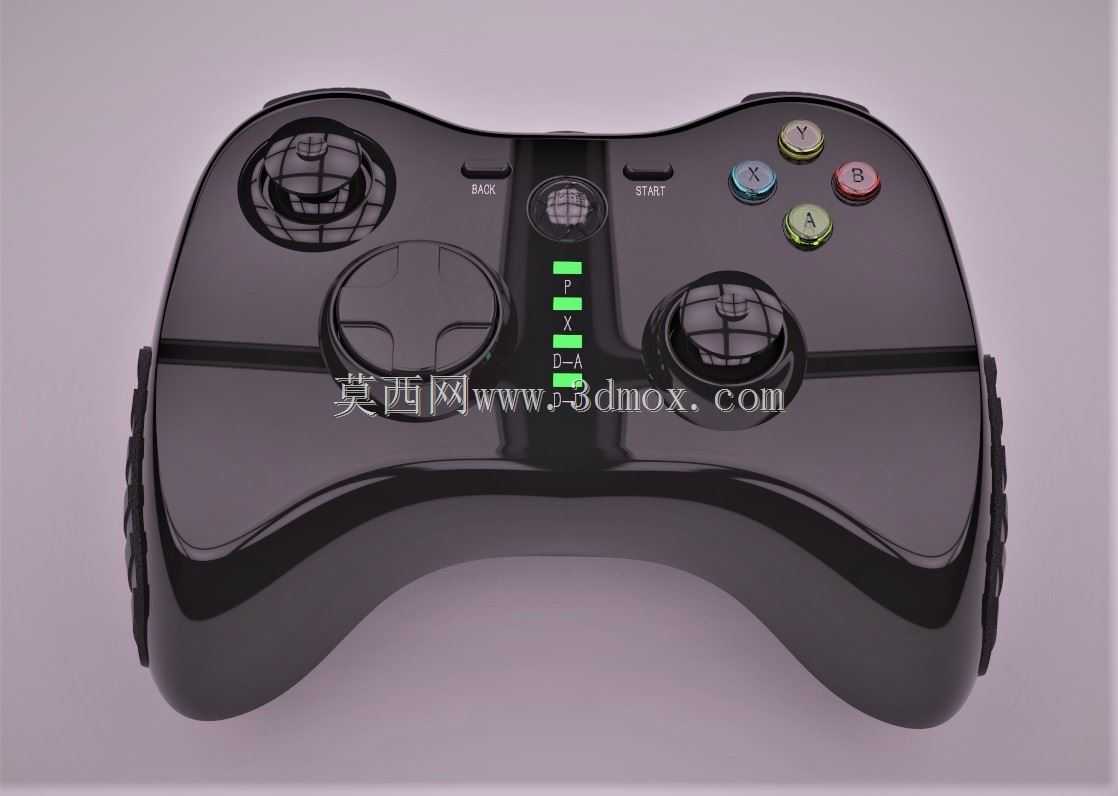

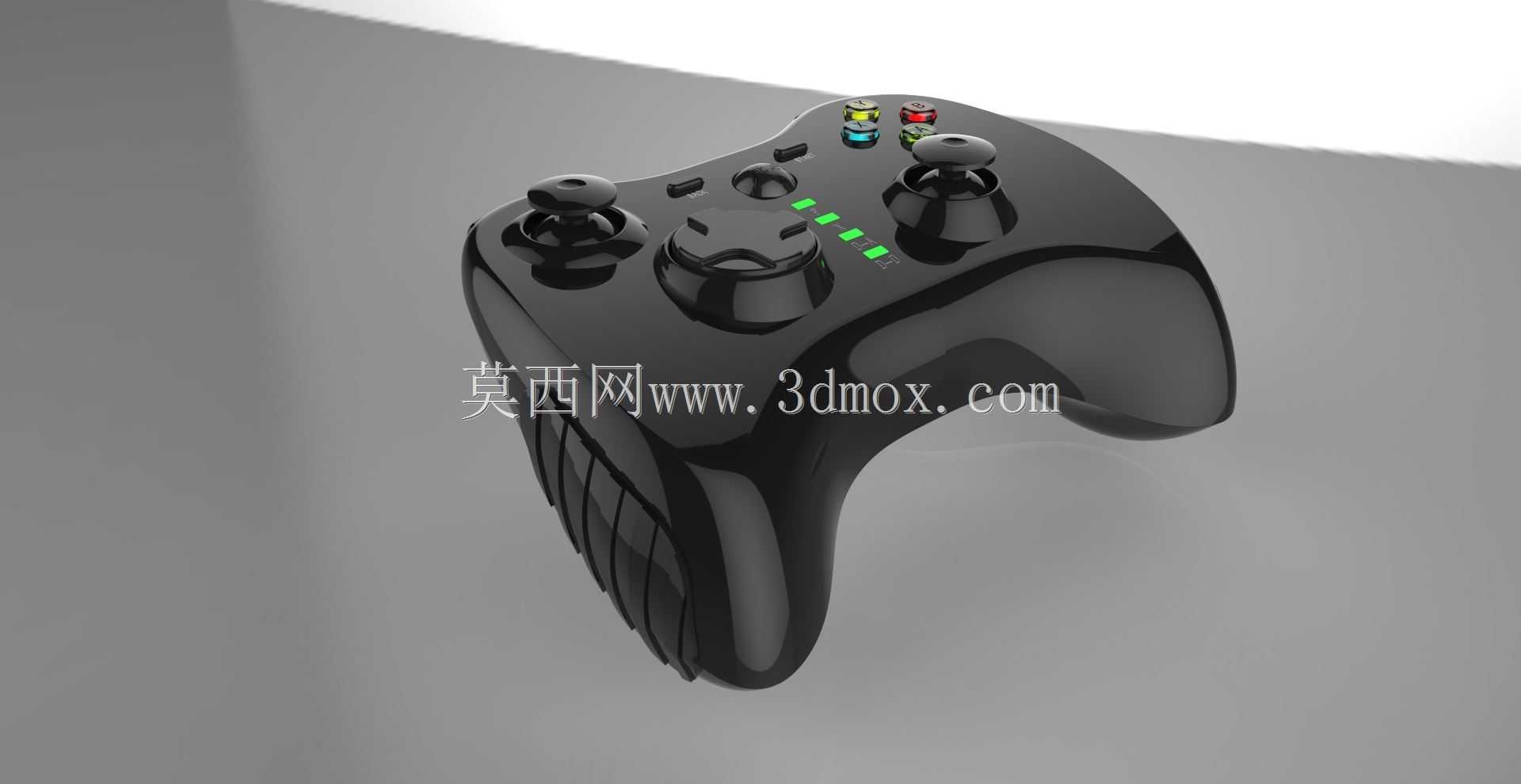

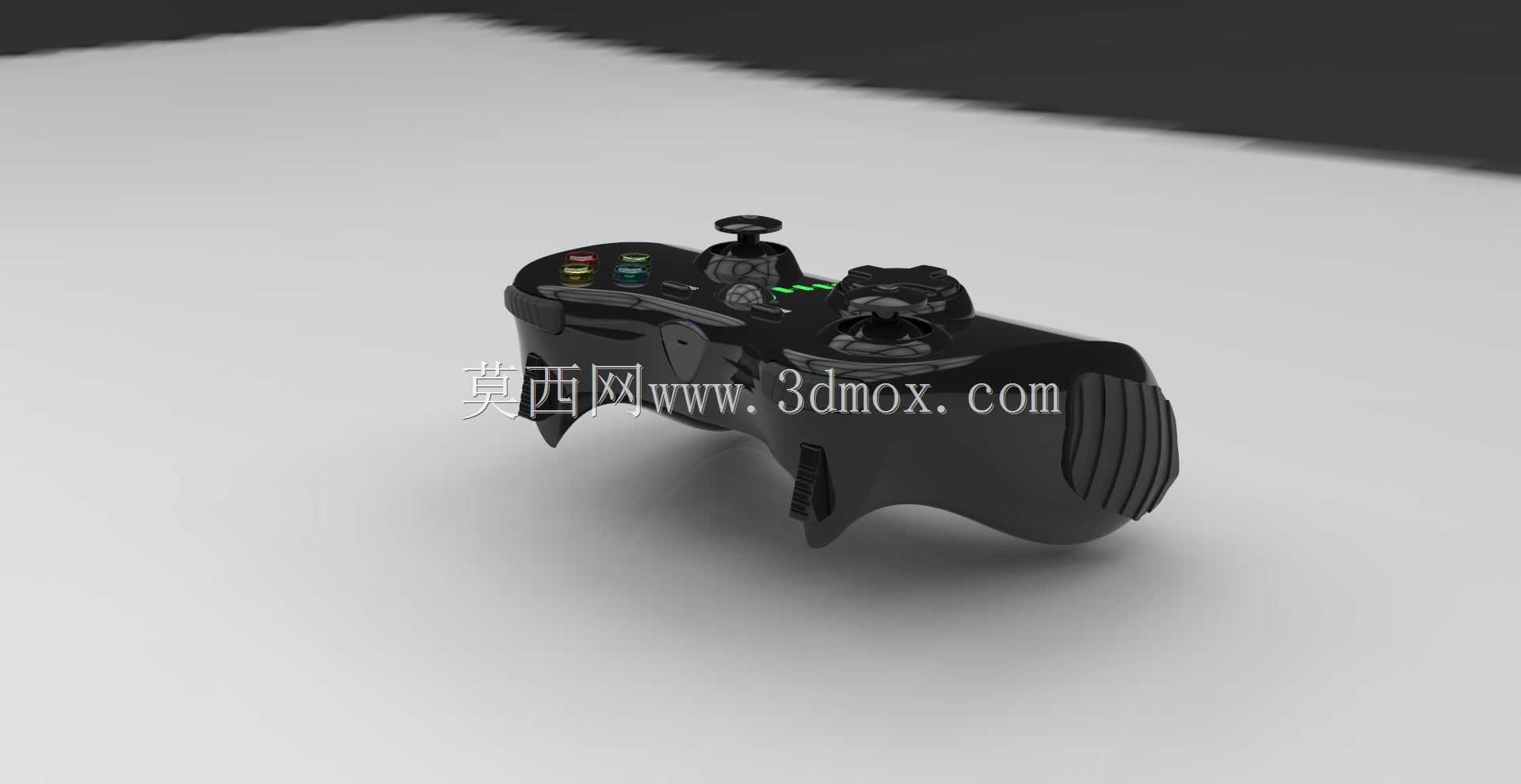

　　本次呈现的游戏手柄三维结构，核心面向PC端电竞娱乐、主机游戏适配场景，日常可覆盖动作类、竞速类、射击类等多品类游戏的操控需求，也可作为工业模拟操控台的手持交互终端配件，适配虚拟仿真训练、设备远程操控等非消费级场景的输入需求。从功能布局来看，整体采用非对称双摇杆架构，左侧区域设置下压式方向按键组，兼顾格斗类游戏的精准方向触发与菜单快速选择需求，右侧区域排布四颗动作功能按键，采用差异化色彩标识区分按键映射逻辑，降低用户操作时的识别成本；中部区域设置两颗功能辅助按键，同时集成状态指示模块，可直观反馈设备连接状态、电量档位与功能模式切换情况，握持区域两侧设置防滑纹理结构，提升长时间握持时的摩擦力，避免手汗导致的操控滑脱问题。

　　设计阶段优先考量手持握持的人机工程边界，整体曲面弧度贴合成年用户手掌自然握持的形态，握把处的内收角度匹配手掌大鱼际、小鱼际的贴合曲线，按键的排布位置对应手指自然放置的活动范围，无需刻意调整手型即可触达所有操作按键，有效降低长时间操作带来的手部疲劳感。结构层面，上下壳采用卡扣加螺丝的复合连接方式，既保证外壳装配的紧密性，也便于后期内部元件的检修更换；内部预留了主控电路板、振动马达、锂电池（无线版本适配）、按键导电胶的安装位，各元件的安装定位柱位置与外壳筋位一一对应，可避免装配后出现元件晃动、按键卡滞的问题。摇杆组件采用下沉式安装结构，摇杆帽的顶面高度低于握把最高点，可避免放置时摇杆直接受压导致的电位器偏移损坏；

　　肩部按键的触发行程经过适配，按压力度控制在常规手指按压力度区间，兼顾触发反馈清晰度与长时间按压的舒适度。从安装与适配边界来看，手柄整体宽度控制在150mm左右，握把处最大厚度约60mm，整体重量控制在280g上下，适配常规桌面摆放、手持操作的空间要求，底部预留有线接口的安装槽位，可适配USB有线连接方案，也可通过修改内部结构预留无线模块安装位拓展蓝牙连接版本。外壳的壁厚设置为2mm，兼顾结构强度与轻量化需求，按键周边的间隙控制在0.2mm，既保证按键活动顺畅，也避免灰尘、汗液通过缝隙进入内部。在结构细节处理上，所有外露边缘均做R2以上的圆角过渡，不存在尖锐棱角，避免握持时划伤手部；防滑纹理采用内凹式点阵结构，纹理深度0.3mm，

　　既保证防滑效果，也不会因为纹理过深导致积灰难以清理。状态指示灯的导光件采用半透明磨砂PC材质，可将内部LED的点光源转化为均匀的面光源，避免光线直射刺眼，同时清晰显示当前设备的工作状态。该结构模型完整还原了手柄从外曲面到内部安装位的所有结构特征，可直接用于外壳开模前的结构验证、手板制作的参考依据，也可作为电竞外设设计教学的结构案例，帮助设计人员理解手持交互设备的人机工程适配逻辑与内部元件堆叠思路。
