电脑机箱内置双口USB3.0前置连接组件

在台式电脑机箱的结构设计工作中，前置IO接口的连接可靠性与安装适配性，是影响整机组装体验与后期使用稳定性的关键细节，这款双口内置USB3.0连接组件，正是针对机箱前置面板与主板间的信号传输需求设计的专用连接构件。日常整机装配场景里，用户需要在机箱前面板直接插拔U盘、移动硬盘、USB外设等设备，无需探身到机箱背部找接口，这就要求前置的USB接口既要保证USB3.0协议的高速传输性能，又要能牢固固定在机箱前面板的对应开孔位，同时通过内置的线缆将接口端与主板上的19pin/20pin USB3.0插针稳定连接，避免出现接口松动、传输掉速、接触不良等常见问题。

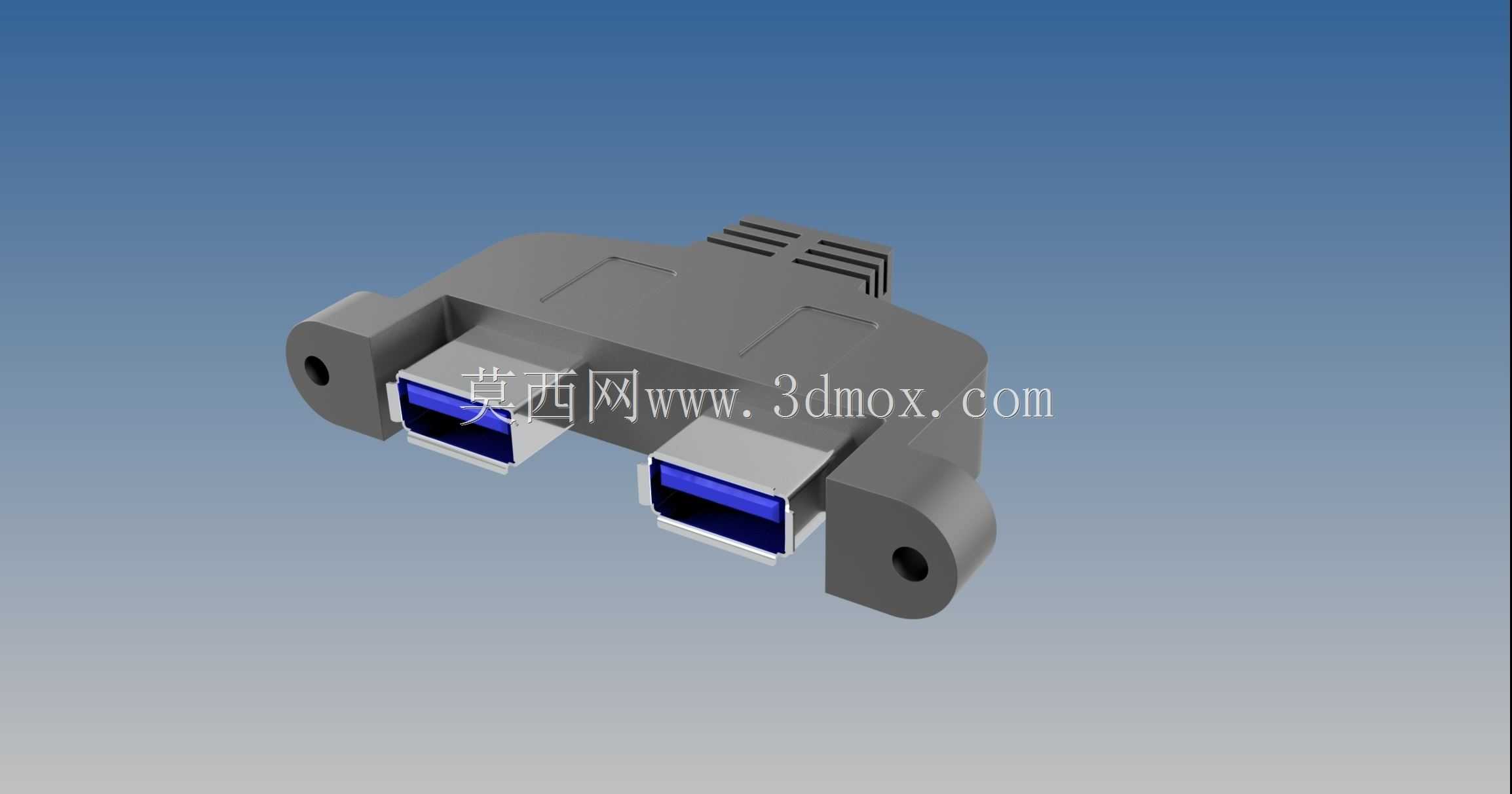

从结构设计层面来看，这款组件的接口端采用一体式注塑支架结构，两个USB3.0 Type-A接口平行排布在支架上，接口内部的蓝色胶芯符合USB3.0的规范标识，金属屏蔽壳完整包裹接口端子，能有效减少机箱内部电磁干扰对高速传输信号的影响，保障5Gbps传输速率下的信号完整性。支架两侧延伸出带安装孔的固定耳，安装孔适配标准M3螺丝规格，固定耳的孔位间距严格匹配常规机箱前置IO位的安装柱位置，装配时直接将支架卡入前面板的对应开孔，拧上两颗M3螺丝即可完成固定，不会出现安装错位、孔位对不齐的问题，安装边界完全兼容主流ATX、MATX、ITX机箱的前置IO开孔尺寸，不需要额外修改面板结构。

设计过程中，所有尺寸均参考实物测绘校准，接口的插拔深度、支架的突出高度、固定耳的厚度都经过反复核对，确保装配后接口端面与机箱前面板外表面齐平，既不会凹陷过深导致U盘插头插不到位，也不会突出过多影响面板外观。线缆部分采用标准的USB3.0双绞线芯，每组差分信号都做了屏蔽处理，线缆长度预留了足够的走线空间，适配不同尺寸机箱的内部走线路径，不管是下置电源仓还是上置电源结构的机箱，都能顺着机箱理线位走到主板对应的插针位置，不会出现线缆长度不够拉扯接口的情况。

在实际选型应用中，结构工程师做机箱改款设计、定制机箱开发时，可以直接套用这款组件的安装尺寸来设计前面板的IO开孔，不需要重新从零测绘接口结构，能大幅缩短设计周期；做整机维修替换时，这款组件也能直接替换同规格的损坏前置USB模块，不需要改动原有安装位，适配性很强。组件的整体结构没有多余的冗余设计，支架的加强筋分布在受力薄弱的位置，既保证了安装后的结构强度，多次插拔接口也不会出现支架开裂的问题，又尽可能控制了自身重量，不会给前面板增加额外的负重。
