JST PH系列3至10针插座连接器结构

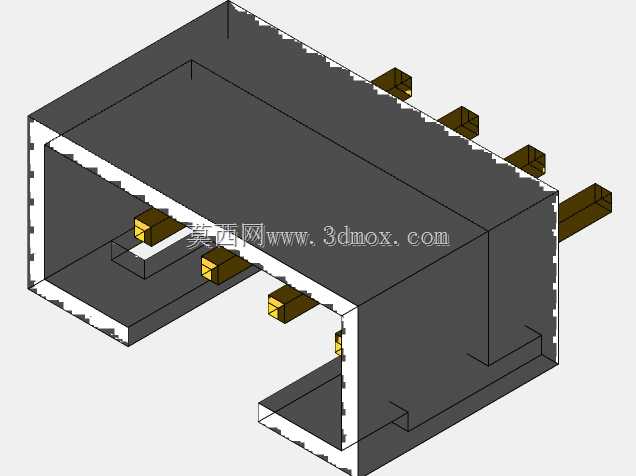

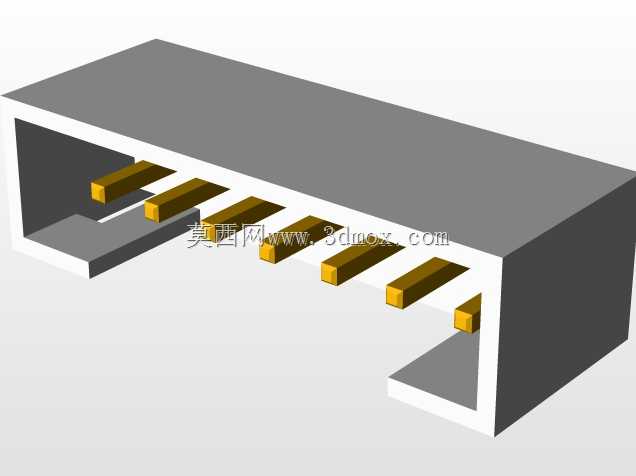

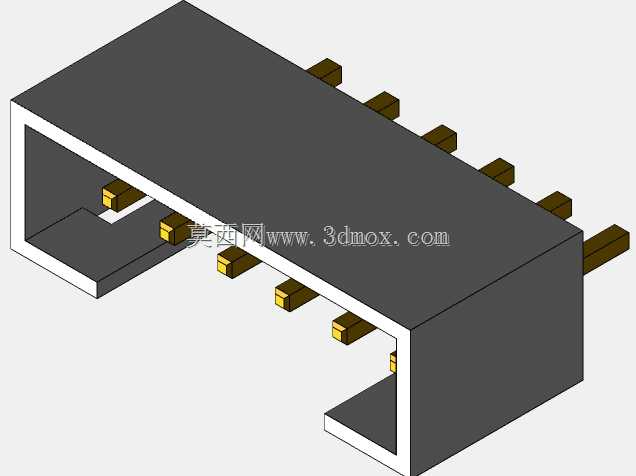

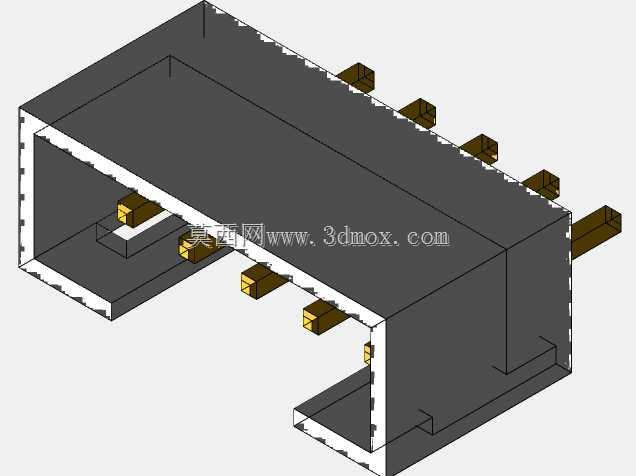

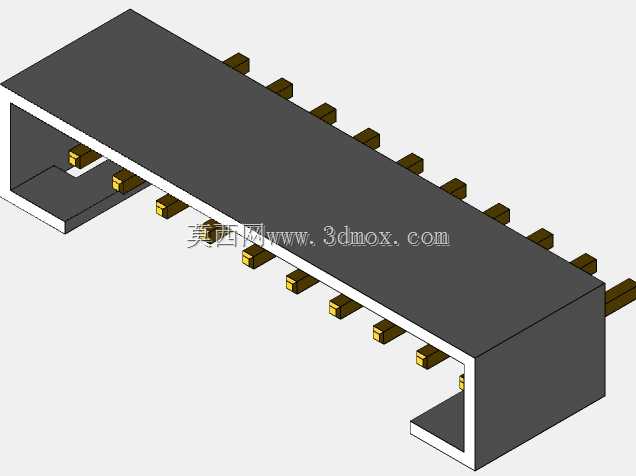

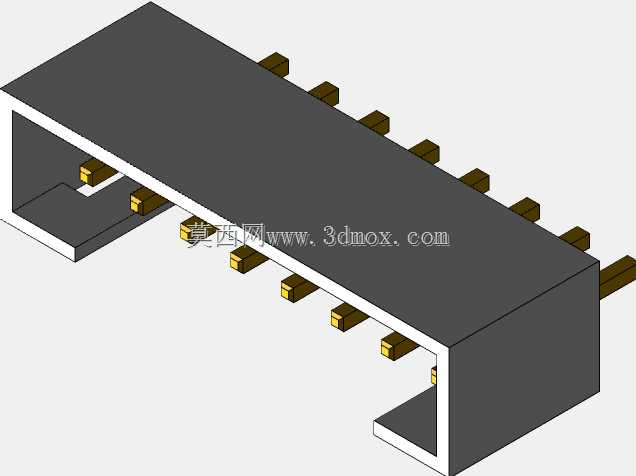

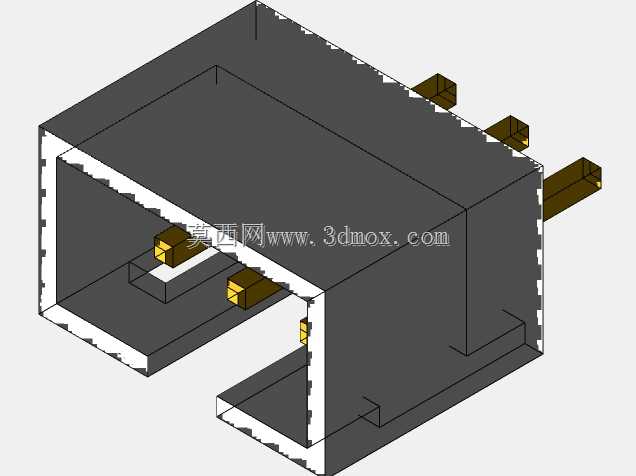

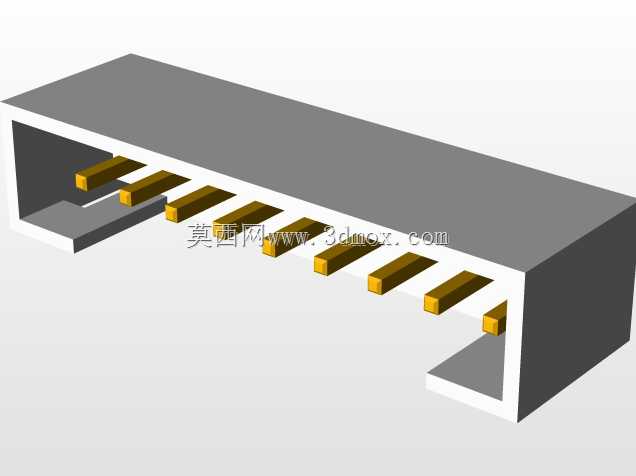

在消费电子、小型工控板卡、智能家居控制模块的板级电路互联场景中，PH系列针座是应用频次极高的线对板连接部件，本次呈现的3至10针规格覆盖了从小信号采样回路到小功率供电回路的多数连接需求，能适配不同引脚数量的布线场景，无需为少量引脚差异额外选型其他系列接插件，降低BOM物料的管理复杂度。从实际使用场景来看，这类插座多焊接在PCB板边缘位置，用来实现板卡与外部线束的快速插拔连接，相比直接焊线的方式，后期维护拆解时无需反复烫锡拆焊，能避免焊盘脱落导致的板卡报废，在批量组装的产线上也能提升装配效率，减少人工焊线的出错概率。设计层面上，该插座采用带防呆限位的框式外壳结构，插接时公端胶壳只能沿唯一方向插入，能彻底避免插反导致的引脚短路、信号反接问题，外壳侧壁的卡扣结构在公母端对插到位后会自动卡合，日常设备振动场景下不会出现松脱退针的情况，引脚采用弯插式布局，焊接后引脚贴附在PCB焊盘表面，相比直插结构能降低整体插接高度，适配内部空间紧凑的薄型设备安装需求。安装边界方面，该系列插座的针脚间距为标准2.0mm，3针规格的本体长度约6mm，10针规格本体长度约20mm，本体宽度统一为5.6mm，焊接后突出板面高度约8.2mm，布局PCB时需要在插座插接方向预留至少10mm的线束操作空间，避免与周边电容、接插件等元器件产生干涉，引脚焊盘尺寸建议设计为1.2mm*2mm，既能保证焊接强度，也不会出现相邻焊盘连锡的问题。结构建模时完整还原了插座内部的引脚卡位结构、外壳的导向滑槽细节，以及引脚的折弯角度，导入装配环境后可以直接用来做干涉检查，也能导出工程图标注安装尺寸，不用再手动测绘实物调整参数，对于做小型电子设备结构设计的工程师来说，能直接复用在整机装配模型中，省去从零建模的时间，也能避免手动建模的尺寸误差导致后期开模或装配件干涉。实际选型时，3针规格多用于传感器信号、按键信号的连接，6-8针规格多用于小功率步进电机驱动、显示屏信号传输，10针规格可满足多通道IO信号的集中连接需求，不同针数的插座本体安装孔位、外壳尺寸保持系列化统一，同系列不同针数的产品可以在PCB上做兼容封装设计，后期调整硬件方案时无需改动板卡结构，直接更换对应针数的插座即可。
