老式游戏设备D型操纵杆接口结构

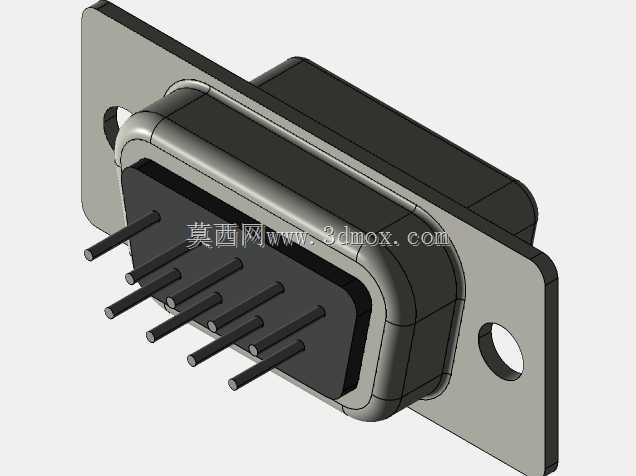

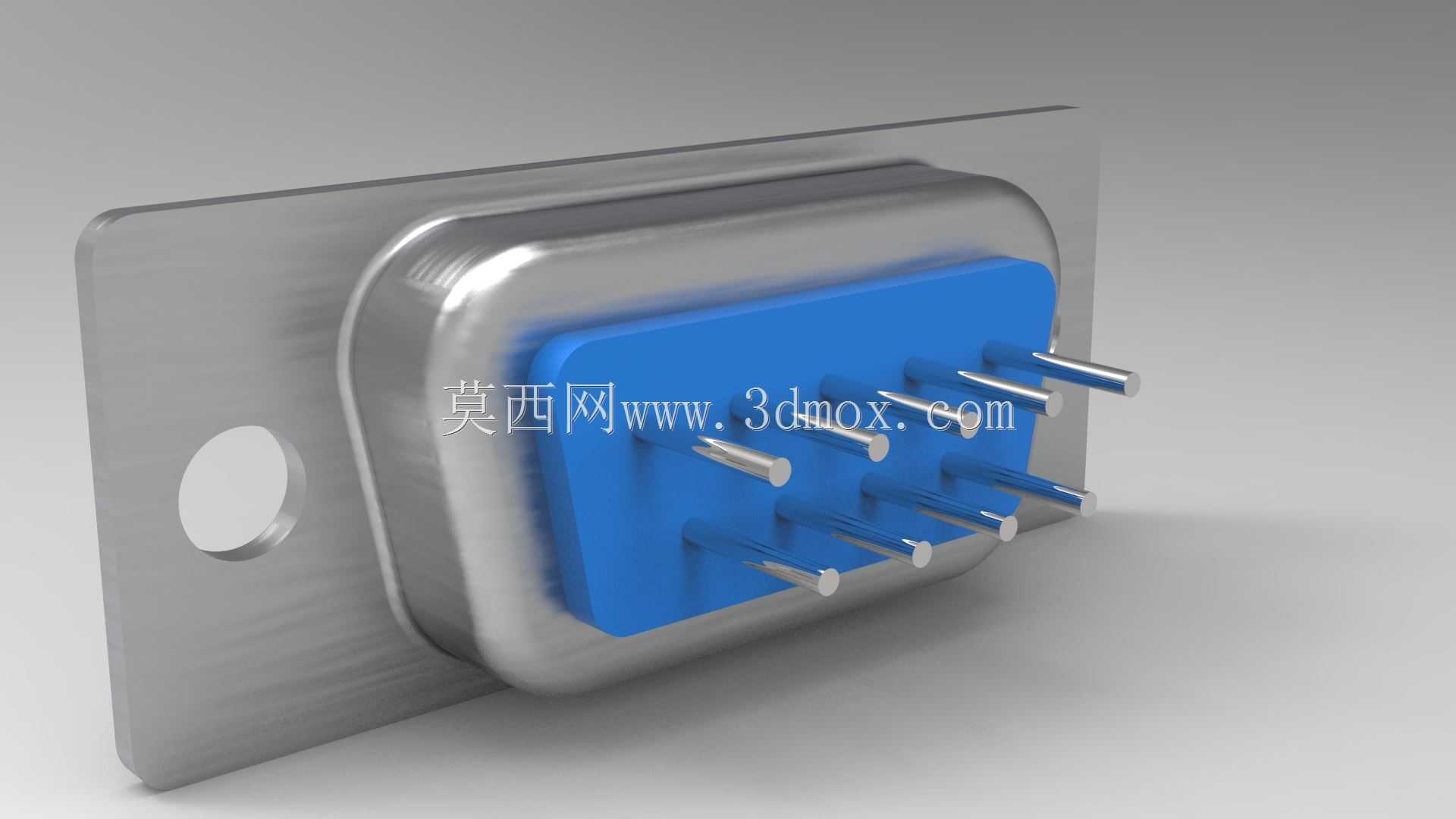

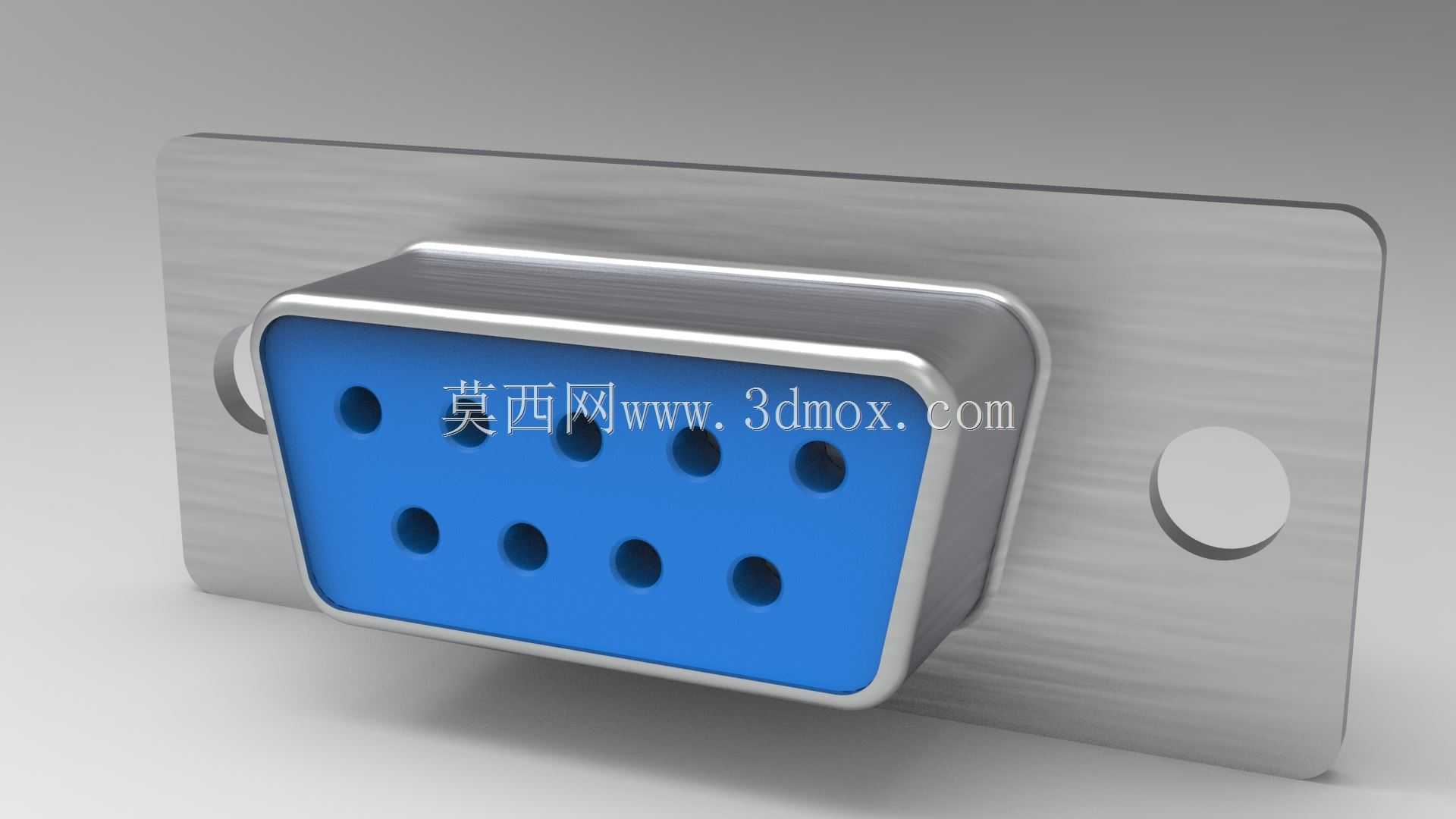

这款老式游戏操纵杆用D型端口，是早期台式计算机外接游戏输入设备的标准接插部件，主要应用在上世纪90年代到本世纪初的家用台式机、老式街机操作台的外设连接场景中，承担操纵杆与主机之间控制信号传输的核心作用，能够将操纵杆的轴向位移、按键触发等电信号稳定传递至主机端，实现游戏操作指令的实时交互。从结构设计来看，该接口采用经典D型金属外壳结构，带法兰安装边，安装边上预留圆形固定孔位，可通过螺丝将接口牢牢固定在设备机箱面板或者操纵杆手柄的壳体上，安装时依靠D型外壳的非对称轮廓实现防呆设计，从根源上避免插反导致的针脚弯折、电路接反损坏问题，装配过程中无需额外对位标记，操作人员可凭借外壳轮廓快速完成插接对位，大幅提升装配与日常插拔的效率。接口内部采用蓝色绝缘基座作为插针载体，多根金属插针按照固定间距平行排布，每根插针对应独立的信号传输回路，分别负责X轴位移信号、Y轴位移信号、按键触发信号以及接地回路的连接，插针伸出基座的长度经过匹配设计，插接时能够先完成接地针的接触，再连通信号针，避免热插拔过程中产生的电流脉冲损坏主机端的接口电路。金属外壳采用一体冲压成型工艺，边角做圆弧过渡处理，既能够为内部绝缘基座和插针提供足够的结构防护，抵御日常使用中的磕碰、挤压外力，也能起到电磁屏蔽作用，减少外界电磁干扰对微弱控制信号的影响，保证操纵杆操作的信号传输稳定性。在安装边界设计上，法兰安装边的厚度、固定孔的中心距都适配当时标准的机箱面板开孔尺寸，可直接替换同规格的其他D型接口，无需对安装面板做二次加工；插针的焊接端长度适配常规印刷电路板的焊接厚度，生产装配时可直接完成波峰焊工序，不需要额外修剪针脚。绝缘基座采用耐温绝缘材质，能够承受焊接过程中的高温，不会出现受热变形导致插针移位的问题，基座与金属外壳之间采用卡扣过盈配合，装配后无松动间隙，长期插拔使用也不会出现基座错位的情况。这类接口在当时不仅用于游戏操纵杆连接，也可适配部分早期的工业控制操纵杆、专用输入设备的信号连接，结构可靠性经过了长期的市场验证，其防呆结构、屏蔽设计、安装固定方式的设计思路，至今仍在各类工业接插件、外设接口的设计中被沿用。
