DB25D-SUB端子转接连接器结构设计

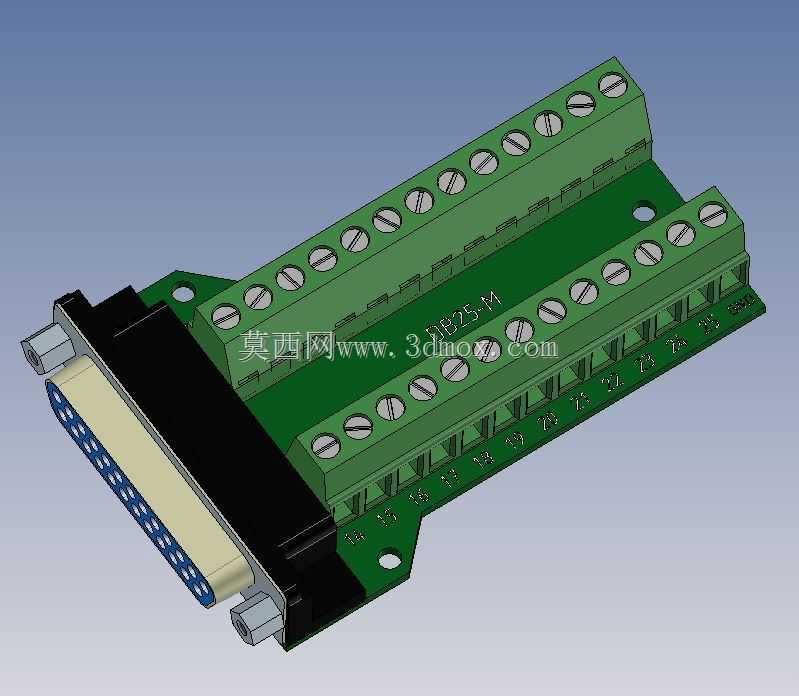

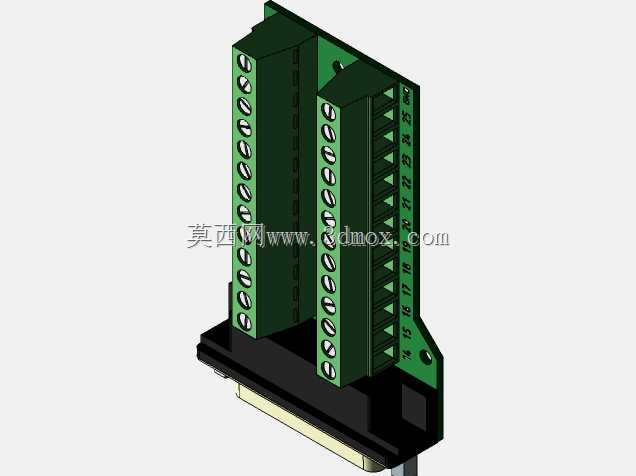

在工业电气柜布线、测试治具搭建、老旧设备信号改造场景里，这类D-SUB转端子的转接件是布线环节里不起眼但能大幅提升运维效率的部件，很多工程师在做设备IO扩展、信号分线的时候，都会优先选这类集成式转接结构，省去了逐线焊接D-SUB插针的繁琐工序，也避免了虚焊、线序错乱带来的调试故障。从结构设计上看，这款转接件采用双层端子排布局，将DB25接口的25个针脚全部对应引出到上下两排螺丝接线端子上，每一个端子都带压线螺丝，适配0.2-2.5平方毫米的多股软线或单股硬线，接线时只需要剥去线端绝缘层，插入端子孔后拧紧螺丝即可完成压接，不需要额外的冷压端子，现场布线效率比焊接式D-SUB插头提升三倍以上。底座采用绿色玻纤板作为载板，两侧预留了带安装孔的固定耳，安装孔位适配标准35mm导轨安装或者面板螺丝固定，安装边界尺寸刚好匹配常规电气柜内的端子排安装间距，不会和相邻的断路器、继电器产生空间干涉。D-SUB插头端采用标准DB25公头结构，插针采用铜质镀镍处理，接触电阻低，耐插拔次数超过千次，插头两侧带标准螺丝锁付柱，和设备端的母座对接后可以拧上固定螺丝，避免设备运行过程中振动导致插头松脱，引发信号中断故障。设计时特意将端子排的螺丝朝向统一朝向外侧，接线操作时不需要倾斜工具，普通十字螺丝刀就可以垂直完成螺丝拧紧操作，柜内狭小空间里也能顺利完成接线作业。载板上的走线全部采用沉铜工艺，针脚到端子的走线宽度一致，保证每一路信号的阻抗均匀，既可以传输普通开关量信号，也能满足低速模拟量信号的传输要求，不会出现信号衰减、串扰的问题。整体结构没有多余的冗余设计，外壳部分不需要额外的塑料护罩，所有带电部分都通过端子的绝缘基座做隔离，相邻端子之间的绝缘间隙满足低压电气的安全间距要求，即使在多尘、轻微潮湿的工业环境里也能可靠工作，不会出现相邻端子短路的故障。很多设备改造场景里，原有设备的DB25接口是焊线式的，后期维护换线时需要重新焊接，非常耽误停机时间，换成这种转接式端子台之后，后期换线只需要松掉对应端子的螺丝即可，不需要动D-SUB端的连接，大幅缩短了设备故障排查和维护的时间，也降低了对运维人员的焊接技能要求。
