复古旁轴造型数码相机外观结构设计

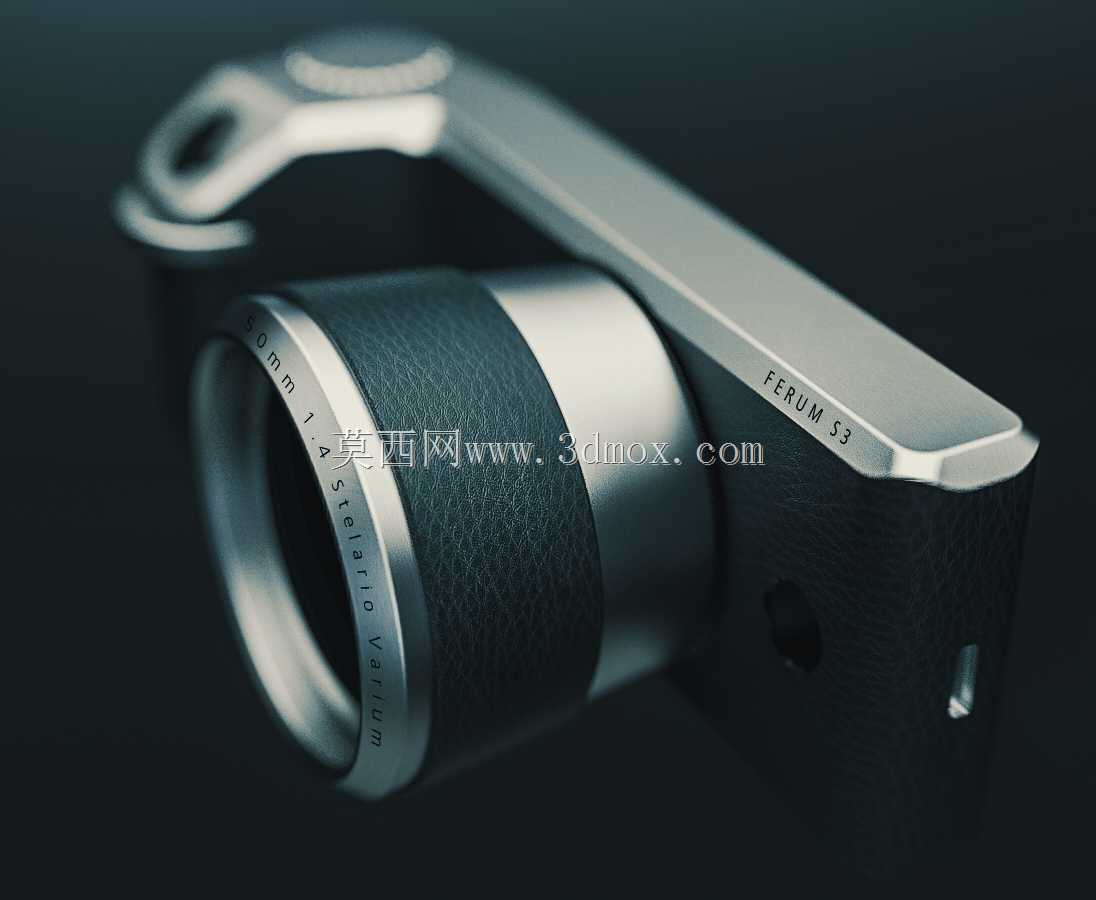

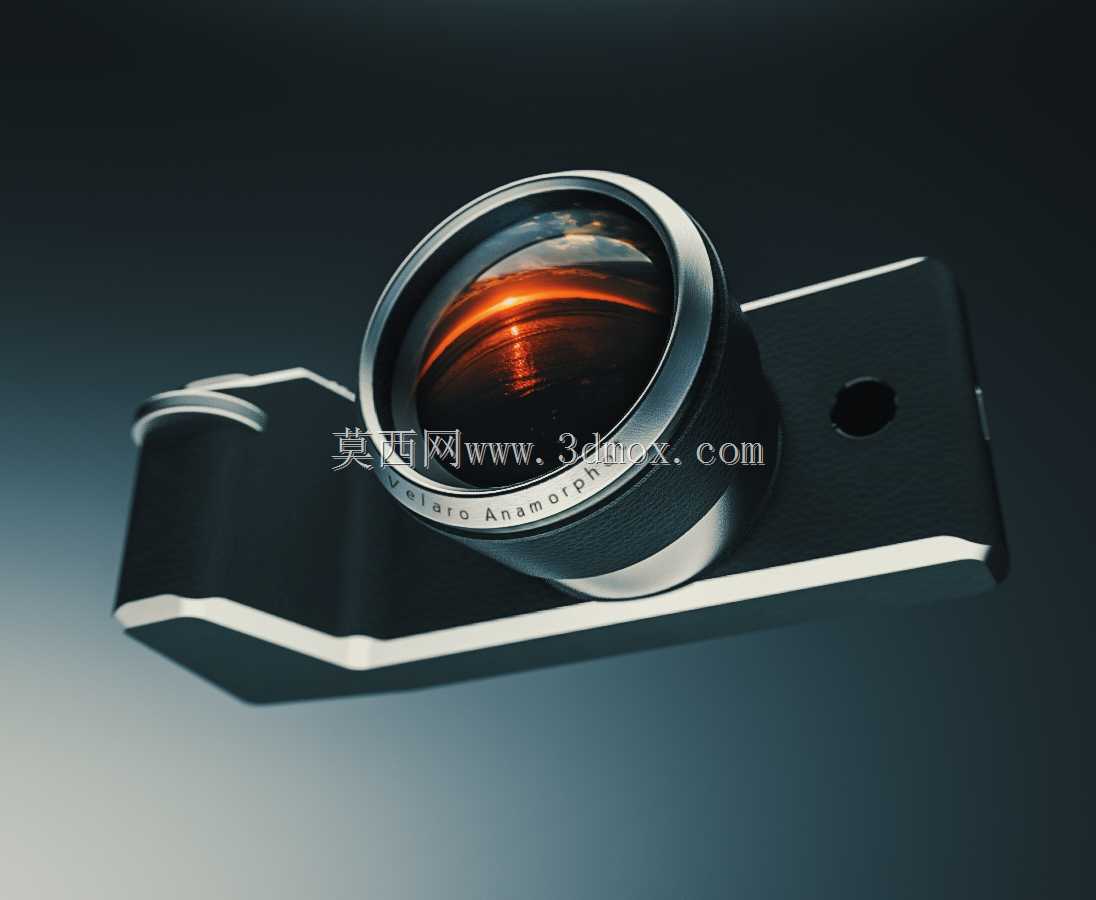

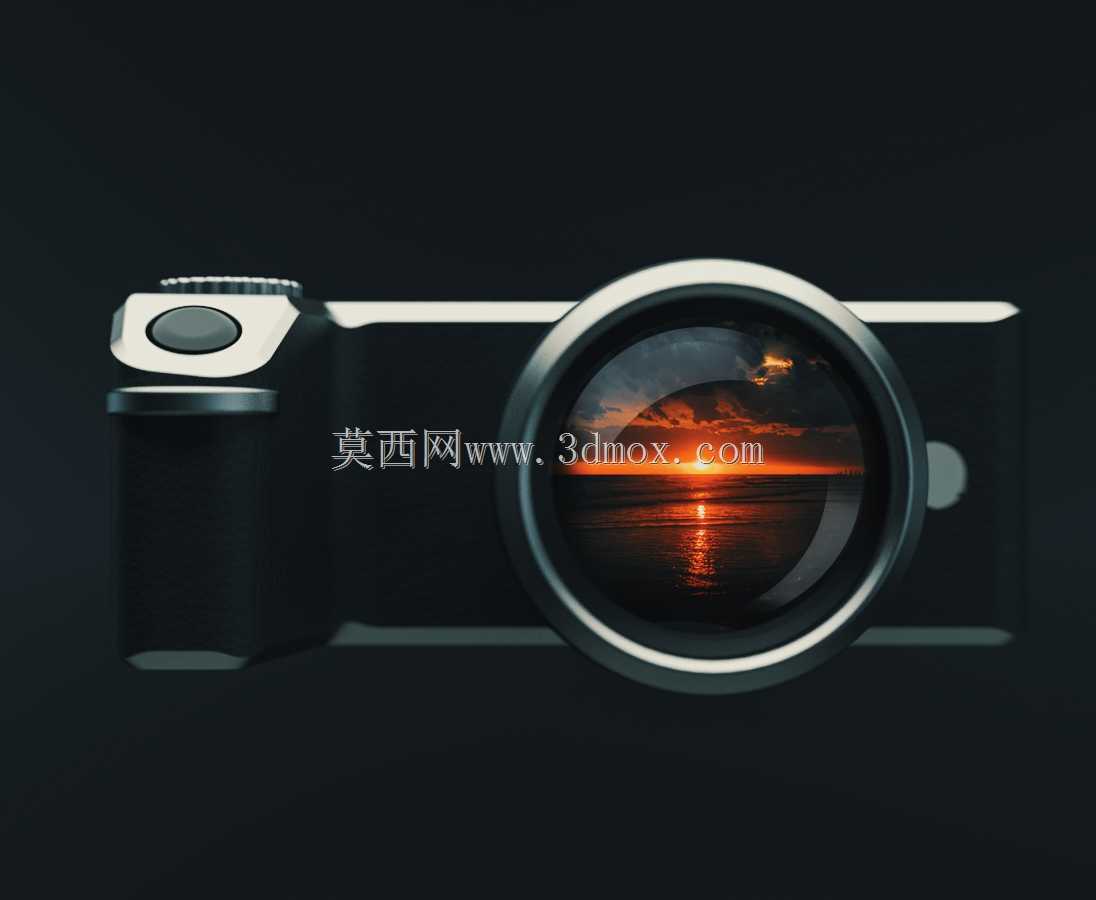

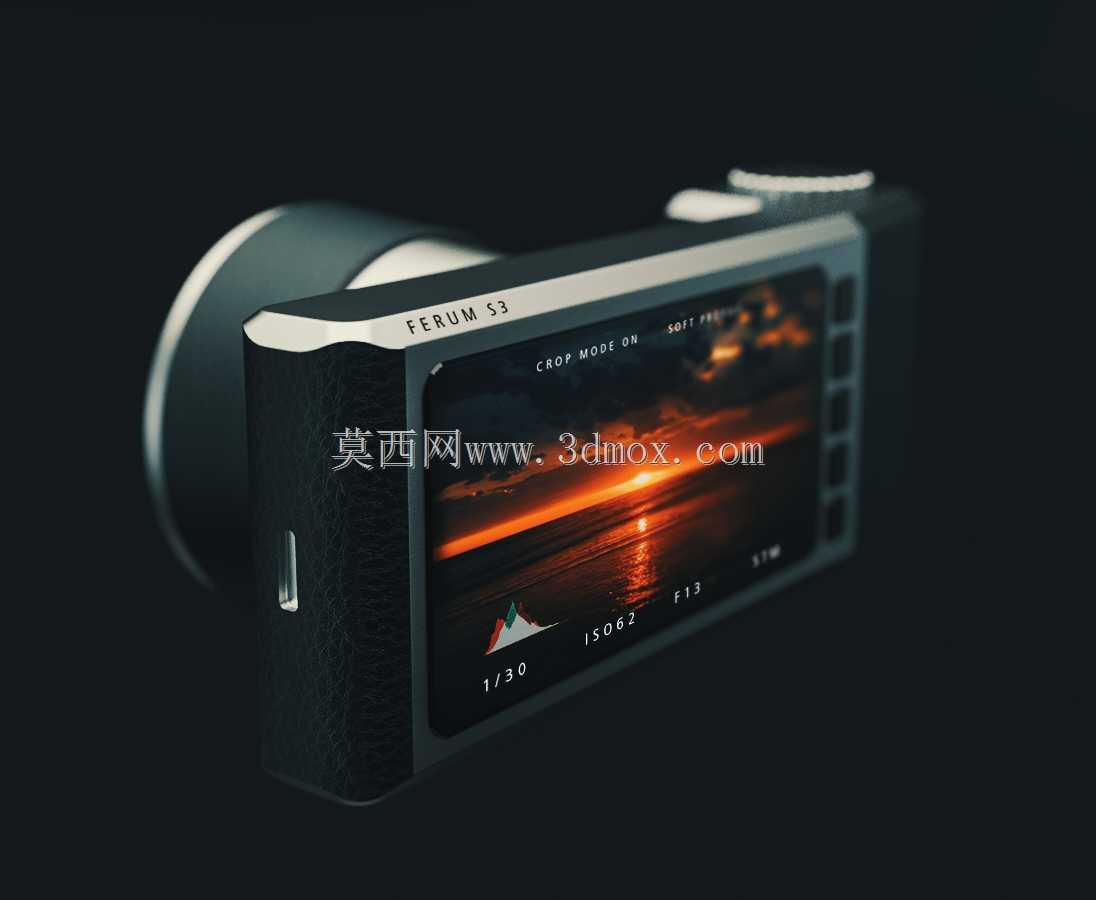

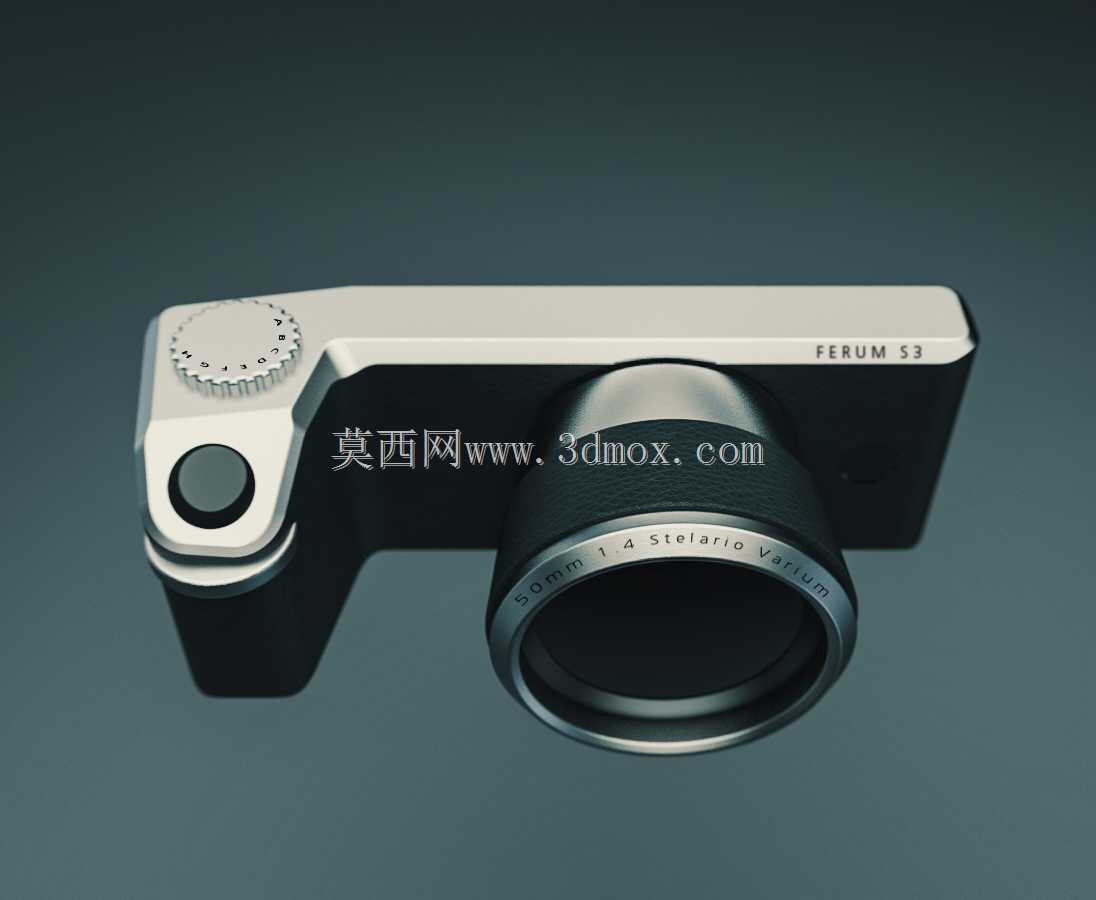

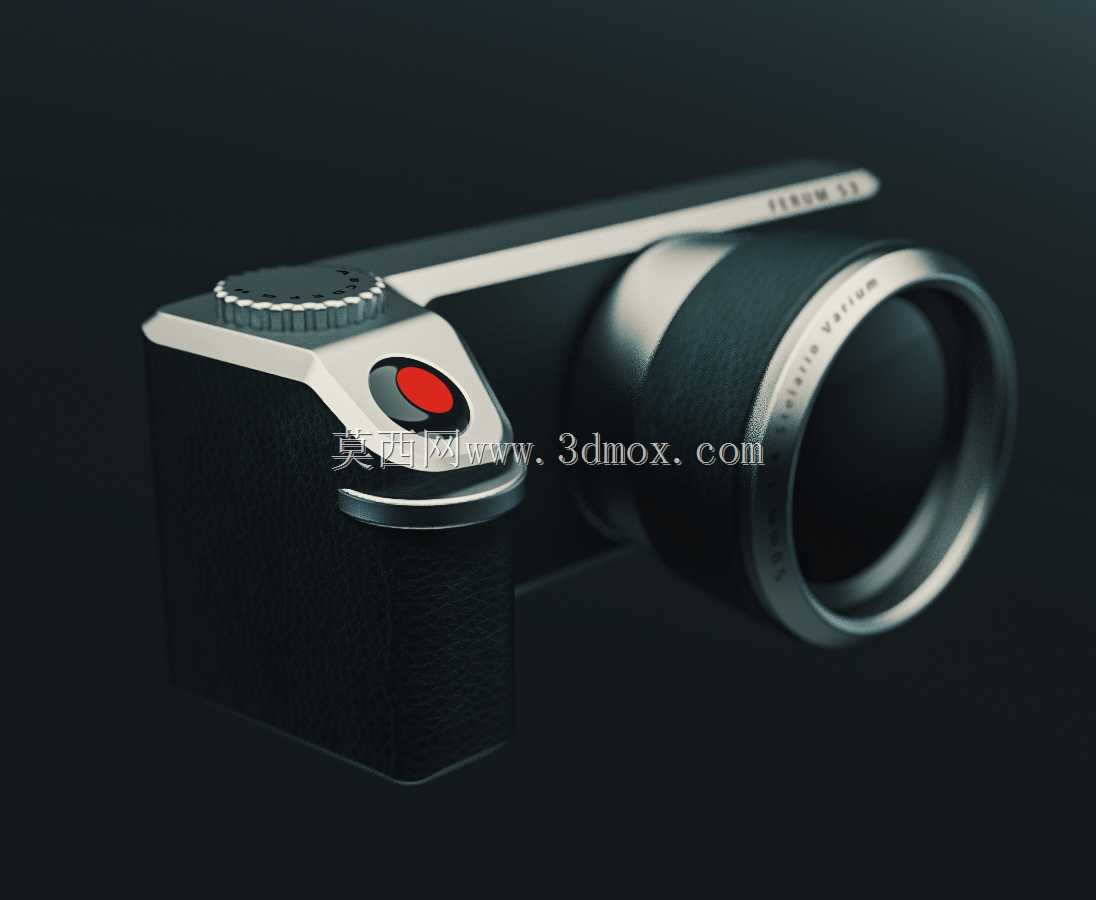

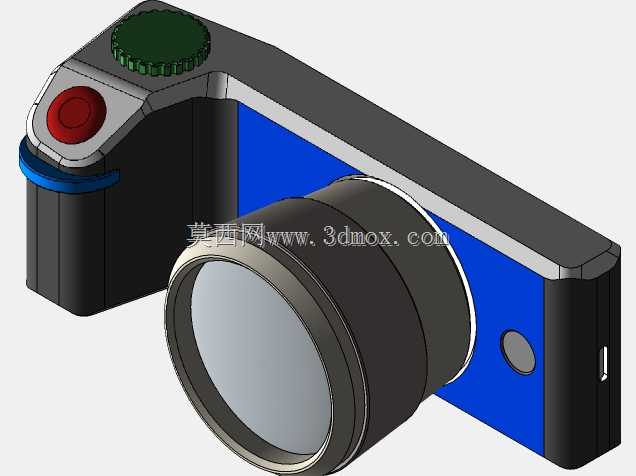

这款相机的三维结构设计，首先围绕手持拍摄的人机交互逻辑展开，机身握持区域做了贴合手掌弧度的蒙皮包覆结构，蒙皮下方预留0.8mm的背胶粘贴槽位，边缘做R0.3的圆角过渡，避免长期握持出现硌手的问题，同时蒙皮区域的纹理深度控制在0.2mm，兼顾防滑性能与外观质感。镜头部分采用三段式伸缩镜筒结构，每段镜筒之间预留0.15mm的滑动配合间隙，镜筒内壁做消光螺纹处理，减少内部杂光反射对成像的干扰，镜筒前端预留标准滤镜安装螺纹，适配通用口径的外接滤镜配件。机身顶部的操控区域，将快门按键、模式拨盘、变焦拨杆的操作行程做了差异化设计，快门按键的半按行程为0.8mm、全按行程为1.5mm，符合常规拍摄的操作反馈习惯，模式拨盘的定位阻尼力矩控制在0.12N·m，避免携带过程中出现误触移位的问题。机身侧面预留数据接口的安装沉台，接口盖板做了与机身齐平的贴合设计，盖板转轴处做了隐藏式阻尼结构，开合角度可达120度，方便插拔数据线同时不会出现盖板松垮的问题。从安装边界来看，机身整体宽度控制在112mm，高度65mm，厚度38mm，属于便携类相机的常规尺寸范畴，可适配市面上多数通用相机包的隔层尺寸，底部预留标准三脚架安装螺孔，螺孔位置距离机身重心点偏移量控制在5mm以内，保证三脚架固定时机身不会出现前倾偏移的问题。设计过程中兼顾了外观复古质感与内部元器件的排布空间，机身金属顶盖采用冲压成型的结构设计，厚度1.2mm，在保证结构强度的同时控制整机重量，顶盖与机身中框的连接采用隐藏式卡扣加两颗固定螺丝的结构，螺丝孔位做在机身底部与蒙皮覆盖区域，保证外观面无外露螺丝破坏整体质感。镜筒与机身连接的卡口位置做了密封胶圈的安装槽位，可实现日常使用的防泼溅防尘效果，适配户外复杂拍摄场景的使用需求。机身背部的屏幕安装区域做了0.3mm的凸起边框，当屏幕朝下放置时可避免屏幕直接接触平面产生刮擦，屏幕边框与屏幕之间预留0.1mm的装配间隙，填充缓冲泡棉抵消日常使用的磕碰冲击力。
