俄式常规动力潜艇外观结构三维造型

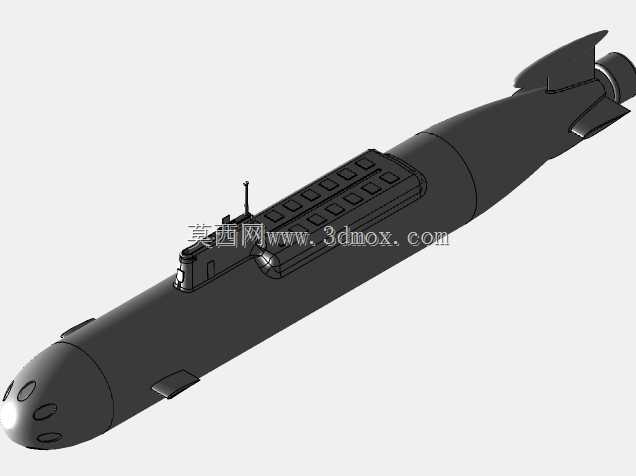

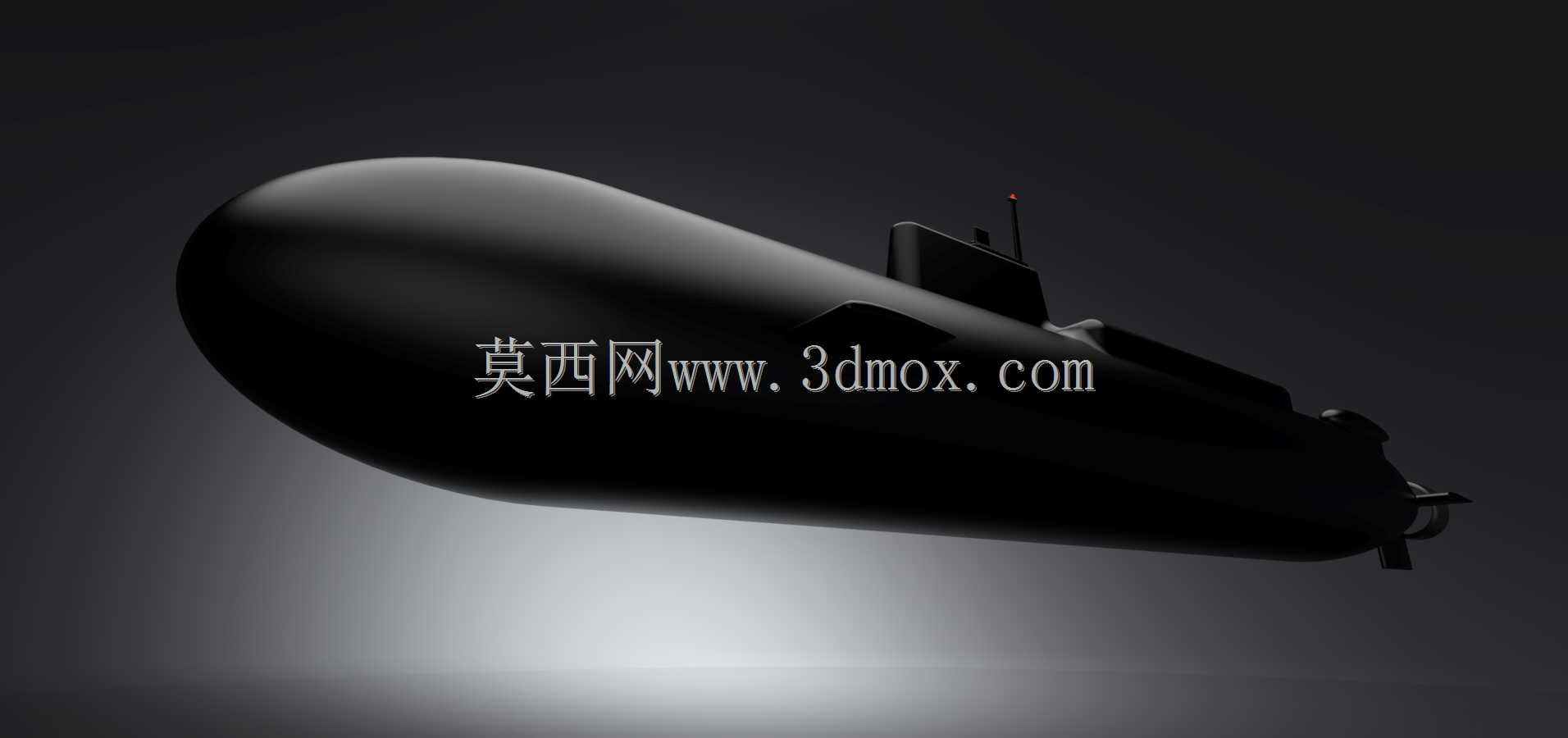

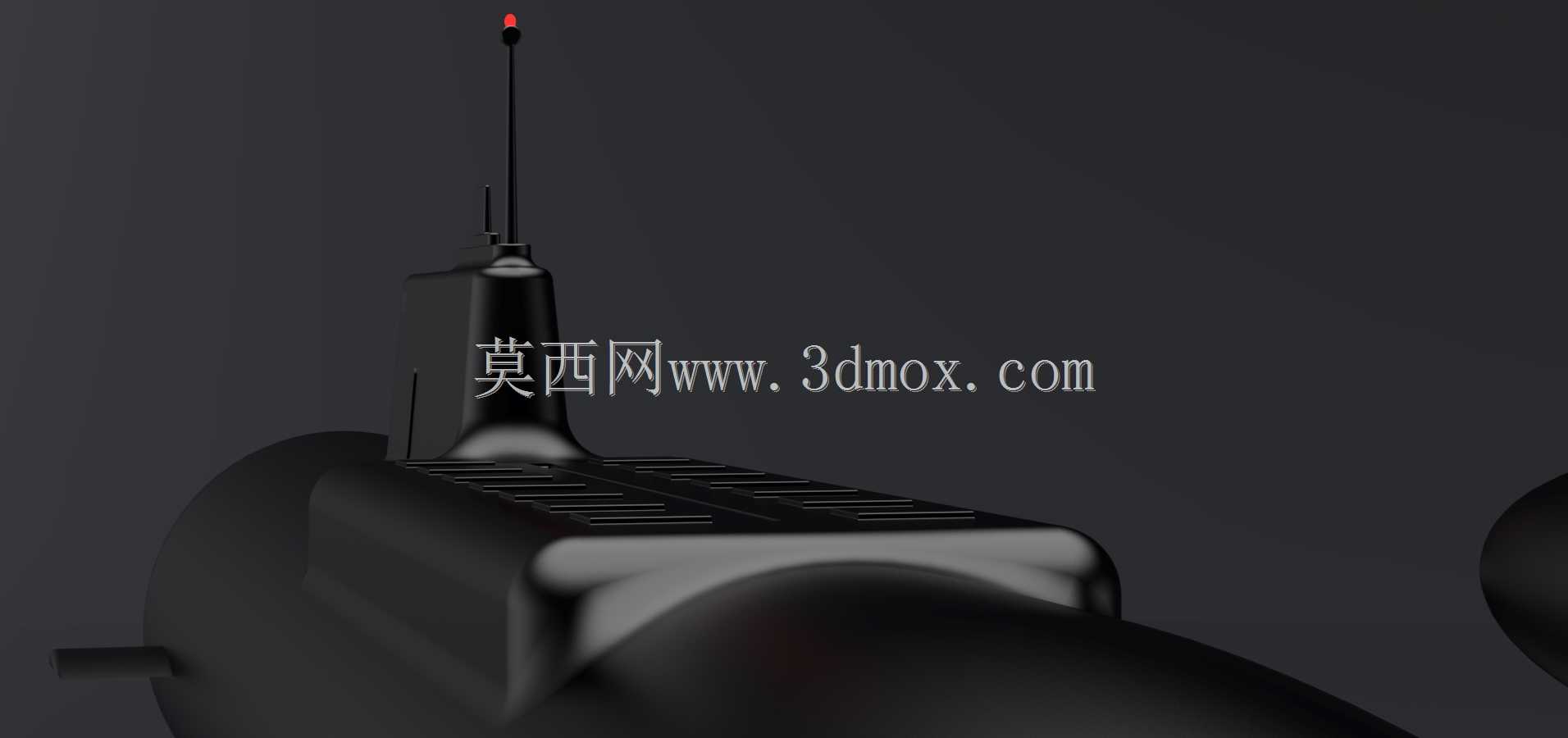

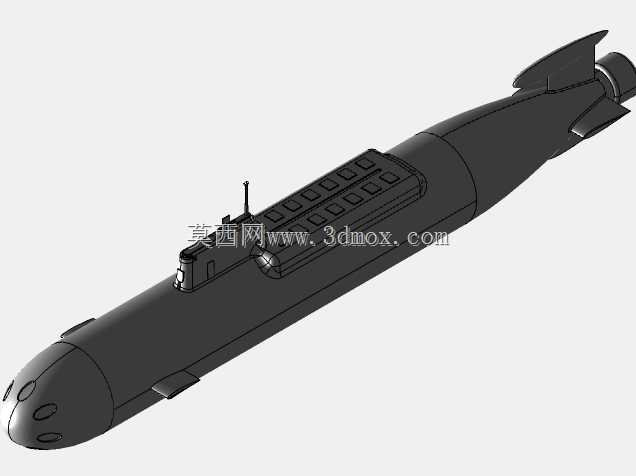

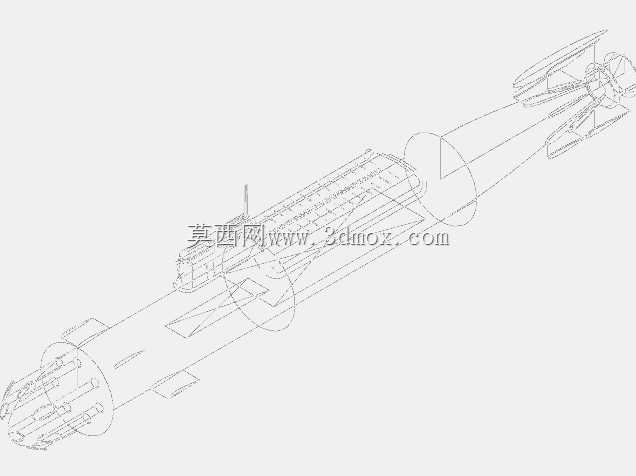

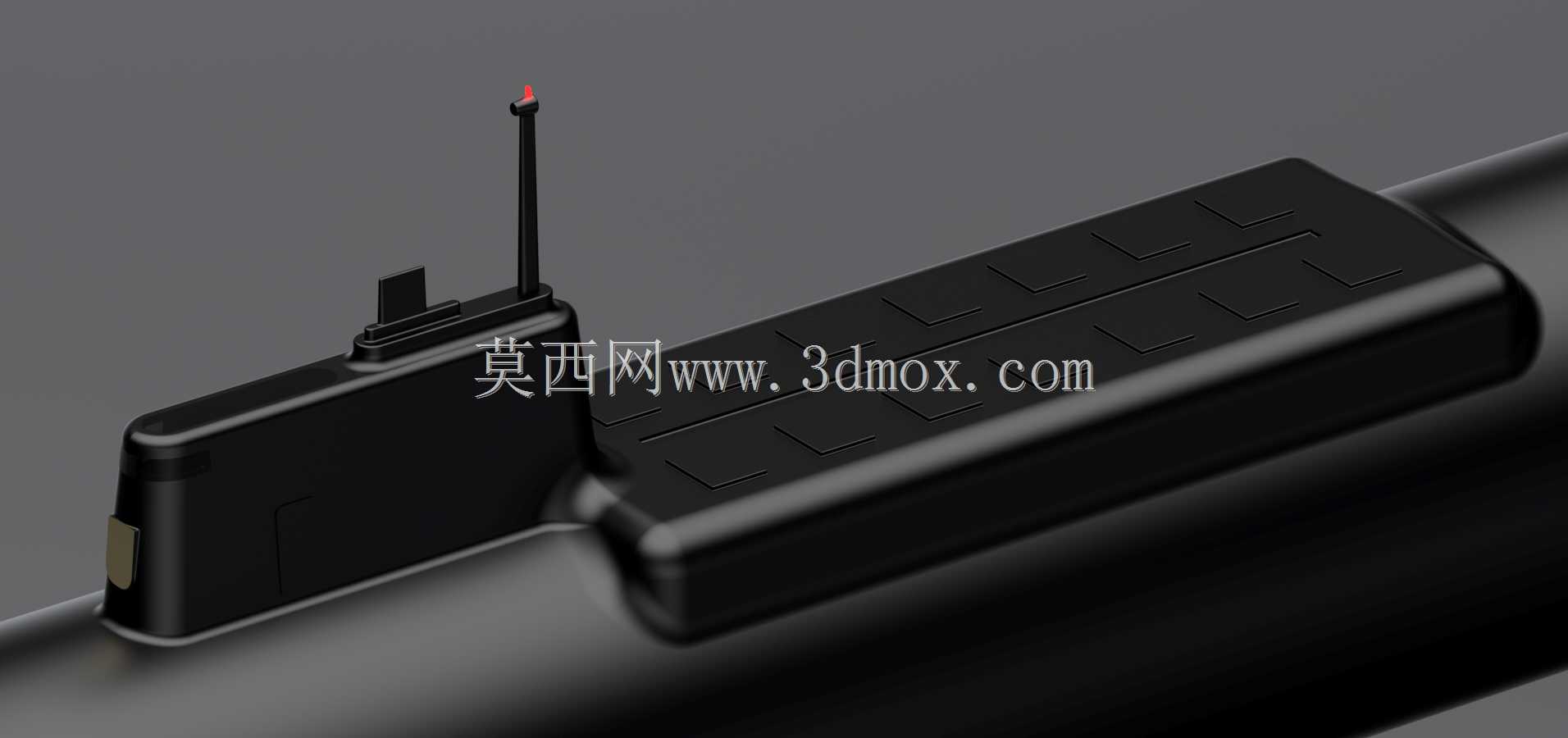

　　该三维造型围绕常规动力潜艇的外部主体结构展开，还原了水下航行器典型的水滴形艇体轮廓，整体线型从艇艏向艇艉顺滑收束，表面无突兀折角，能够在水下航行时降低摩擦阻力与流噪声，匹配潜艇长时间水下巡航的水动力需求。从结构组成来看，模型完整呈现了主艇体、指挥台围壳、升降装置、艇艏端盖与艉部附体的相对位置关系，各部件的衔接处做了连续过渡处理，没有出现硬棱边，符合真实潜艇外板的成型逻辑。指挥台围壳布置在艇体中前部，其高度与宽度比例兼顾了内部设备容纳需求与围壳自身的水动力干扰控制，围壳顶部预留的升降装置通道对应潜望镜、通气管、通信天线等可收放设备的安装空间，这类设备在潜艇水下隐蔽航行时可按需升起，完成观测、通气与信号收发作业，

　　非工作状态则完全收入围壳内部，避免破坏艇体整体光顺外形。艇体下部的附体结构对应稳定翼与推进器安装区域，其展长与弦长的设定需要同时满足航向稳定性控制、回转机动性要求以及停靠码头时的边界避让需求，避免在靠泊、进出船坞过程中与码头壁、坞墩发生碰撞。在实际工程应用场景中，这类潜艇外观模型可用于船舶总体方案阶段的线型论证，通过三维造型快速校验艇体与围壳、附体之间的干涉情况，也可用于水动力仿真前的几何预处理，为阻力计算、流场分析提供基础数模；在教学与科普场景中，该模型能够直观展示常规潜艇的外部布局特征，帮助从业者理解水下装备的外形设计逻辑。从设计思路层面，该造型优先保证艇体主尺度的比例协调，艇体长度与最大直径的比值贴合常规柴电潜艇的常规区间，

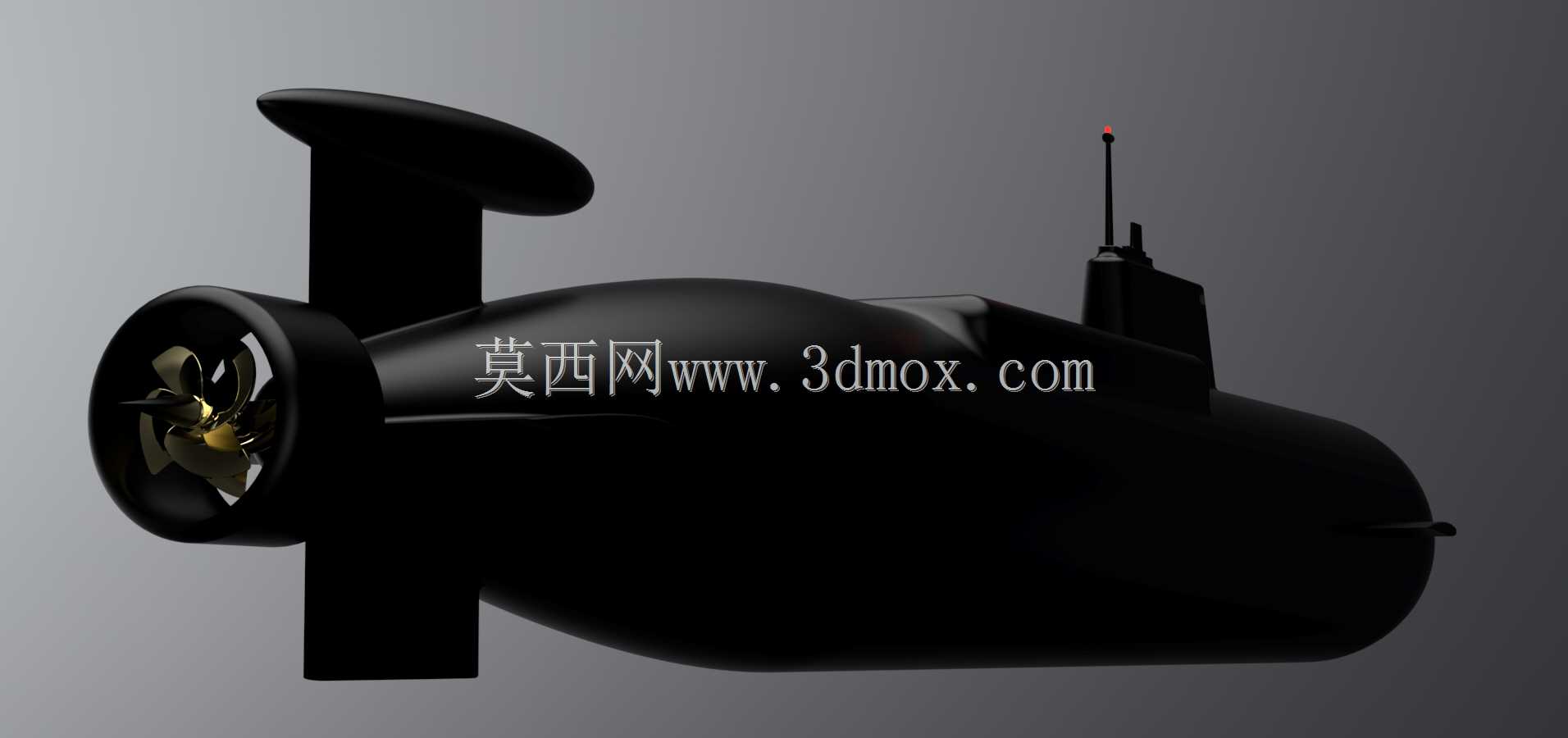

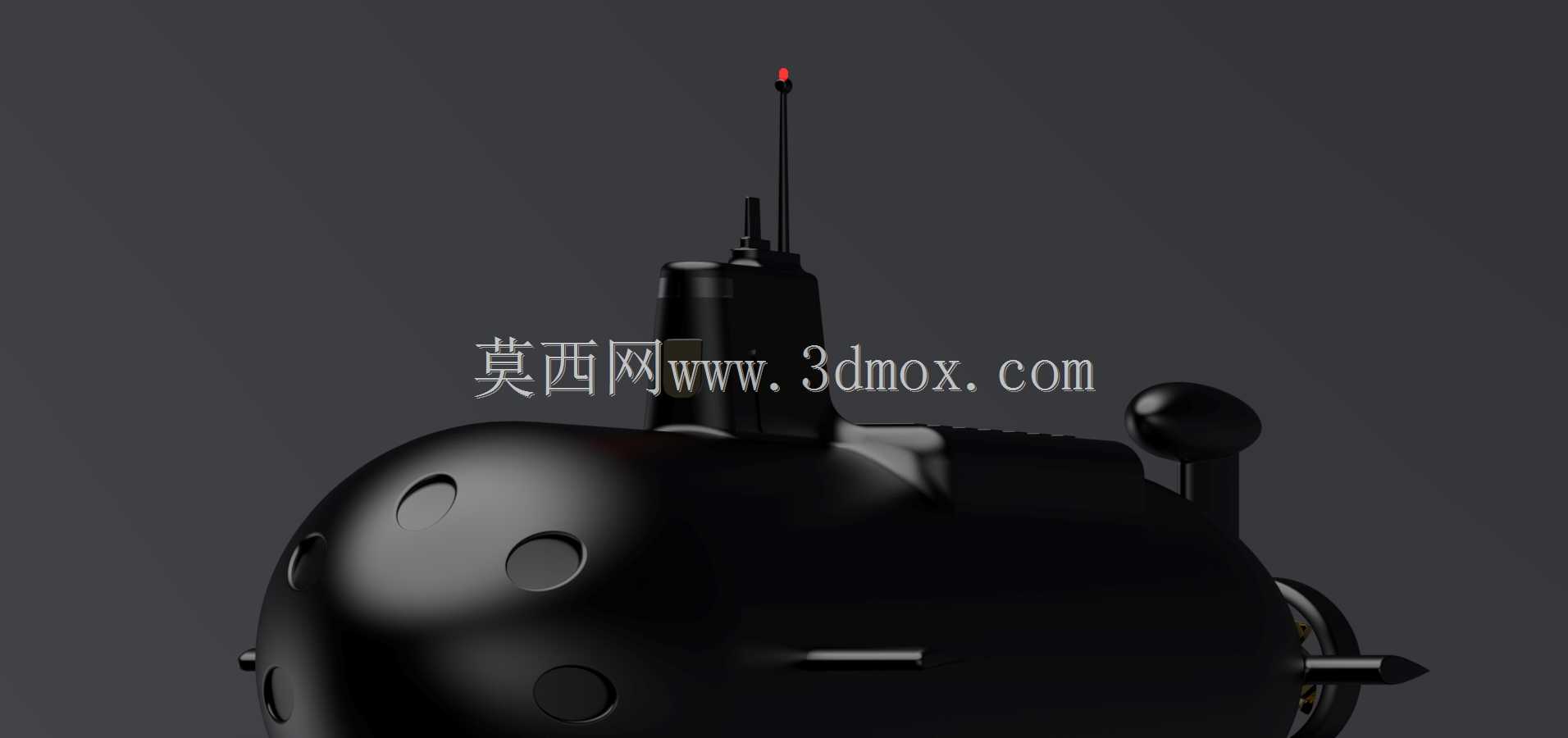

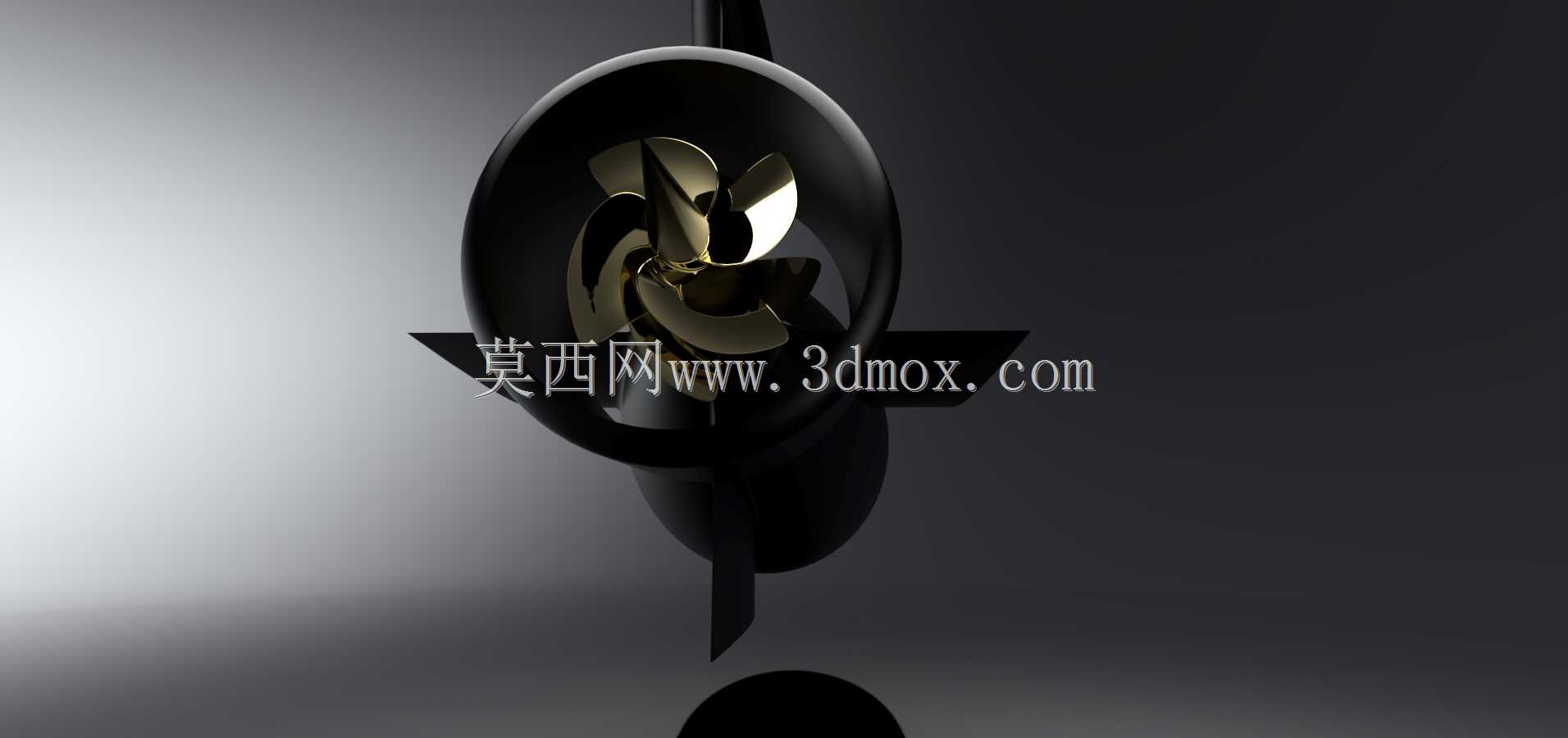

　　既不会因艇体过粗导致湿表面积过大、航行阻力升高，也不会因艇体过细造成内部设备布置空间不足。艇体表面未设置多余的外露凸起，所有功能部件均采用收放式或嵌入式布局，这一设计取向直接服务于潜艇的隐蔽性需求，能够减少主动声呐反射面积并降低流致噪声。模型的艇艏形态为钝圆形，该区域通常布置主被动声呐基阵，钝圆外形可为声呐换能器提供充足的安装空间，同时避免艇艏线型过于尖锐导致的声呐罩透声性能不均问题；艇艉段的收缩线型则匹配螺旋桨或泵喷推进器的来流条件，保证推进器入流均匀，提升推进效率并降低空化风险。在安装边界层面，该造型明确了各外部设备的伸出极限位置，在进行总布置设计时，可基于该模型校验升降装置完全升起状态与围壳顶部的安全距离，

　　以及艉部稳定翼与船坞支撑结构的间隙，避免在建造、维护环节出现空间冲突。整体造型没有冗余的装饰性结构，所有几何特征均对应潜艇的实际功能需求，从艇体线型的曲率变化到各附体的安装角度，都遵循水下航行器的工程设计原则，能够为船舶结构设计、装备展示与仿真分析提供可靠的几何参考。
