轴流式水轮机内部流场仿真结构展示

轴流式水轮机作为低水头大流量工况下的核心水能转换设备，在径流式水电站、潮汐能发电站、农田水利排灌配套的能量回收站点中应用广泛，其核心作用是将水流的轴向动能与压能高效转换为旋转机械能，带动发电机输出电能，或是在反向工况下作为轴流泵完成大流量水体的输送作业。从本次仿真呈现的内部结构来看，转轮区域采用了空间扭曲叶片设计，叶片沿轮毂周向均匀排布，翼型截面沿叶高方向做了渐变扭角处理，目的是适配不同半径位置的水流圆周速度差，让水流从进入导叶区到流出转轮室的全过程中，流动方向平滑过渡，减少叶道内的涡流、脱流等能量损失，这也是轴流式机组在大流量工况下能保持较高效率的核心设计逻辑。

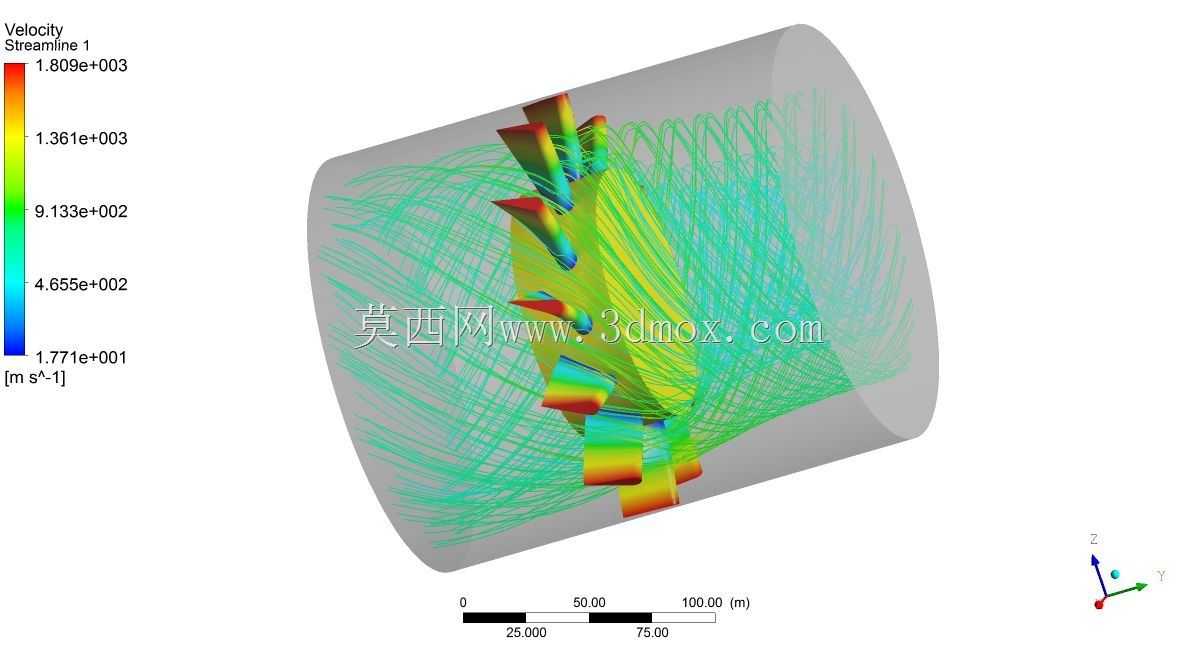

从流场仿真的速度云图与流线分布可以观察到，水流沿轴向进入转轮室后，在导叶的预旋作用下形成适配转轮入流角的环量，接触叶片工作面后完成能量交换，流线整体沿轴向平顺延伸，仅在叶片外缘与转轮室的间隙区域存在少量局部高速流，这部分间隙泄漏流的控制也是轴流式水轮机设计的关键要点，间隙值过大会导致容积效率骤降，间隙过小则会在机组运行振动、部件热膨胀时出现叶片碰磨故障，实际工程中会根据转轮直径大小、运行水头区间、材质膨胀系数将间隙控制在合理范围。

从安装边界来看，该类轴流式机组的整体外形为圆柱段式结构，转轮室的圆柱面为核心安装基准面，轴向长度需要匹配上游进水流道、下游尾水管的连接尺寸，安装时需要保证转轮轴线与流道中心线的同轴度误差在允许范围内，避免出现偏流导致的机组振动、叶片载荷不均等问题。轮毂直径与转轮外径的比值选取也直接影响机组的过流能力与适用水头，低水头大流量工况下会选取较小的轮毂比，增大过流面积，而水头稍高的工况则会适当增大轮毂比，提升叶片的结构强度与调节刚度。

在实际选型与结构设计过程中，这类流场仿真结果可以为叶片翼型优化、导叶角度匹配、转轮室型线设计提供数据支撑，通过观察不同工况下的速度分布、压力分布，提前预判可能出现的空化区域、涡流损失位置，调整叶片的安放角、翼型厚度分布，让机组在常用运行区间内保持较高的能量转换效率，同时降低叶片表面的压力脉动幅值，提升机组长期运行的稳定性。对于三维建模从业者而言，这类仿真模型也能直观呈现流体域与固体结构的对应关系，帮助理解过流部件的曲面设计逻辑，避免在建模过程中出现曲面光顺度不足、叶道截面突变等问题，保障后续结构分析、工艺加工的可行性。
