赛车空气动力学CFD流场仿真分析模型

　　在赛车性能开发环节，空气动力学表现直接决定车辆高速行驶的下压力水平、空气阻力系数与行驶稳定性，这套流场仿真模型围绕赛车整车外流场特性搭建，覆盖从车头进气区域、车身曲面、尾翼组件到整车尾流区的全流域计算域。从实际工程应用场景来看，这类仿真模型主要用于赛车研发阶段的气动方案验证，替代部分风洞试验环节，在方案迭代初期快速评估不同车身曲面、尾翼角度、底盘扩散器构型对整车气动性能的影响，大幅缩短研发周期、降低试验成本。模型搭建过程中，首先对整车外表面做了几何清理，去除了对气动计算影响极小的表面细小特征，比如车身接缝、小尺寸凸起标识，保证曲面连续性的同时控制网格总量，计算域的设置参考实际风洞试验边界，入口来流方向沿车辆纵轴向前，

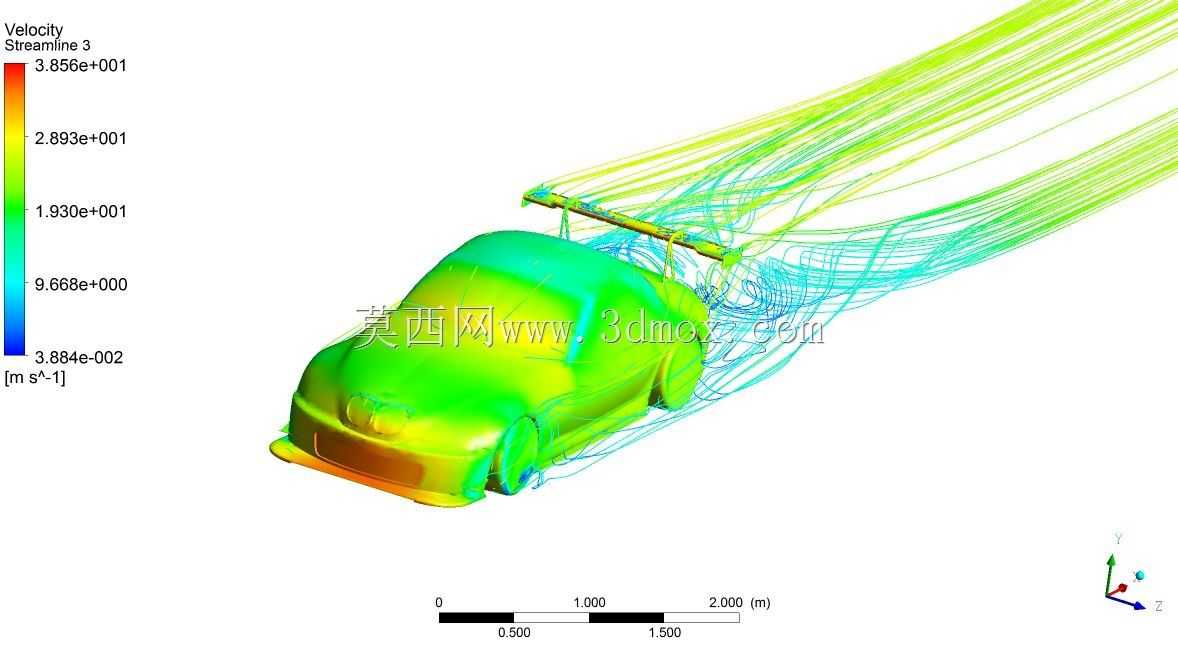

　　流域长度覆盖车头前3倍车长、车尾后8倍车长，两侧与顶部预留4倍车宽与3倍车高的空间，避免流域边界对车身周围流场计算产生干扰。从功能特性来看，这套模型可输出整车不同位置的流速分布、压力云图与流线轨迹，图中展示的速度流线结果清晰呈现了气流流经车头后的分流路径：一部分气流沿引擎盖向上流动，经前挡风玻璃后向车顶与车身两侧分流，另一部分气流进入车底区域，经底盘与地面的间隙流向车尾扩散器，尾翼位置的气流在翼片上下表面形成明显的流速差，为车辆提供高速行驶所需的下压力，同时车尾区域的涡流结构也能通过流线轨迹直观呈现，帮助工程师判断尾流拖拽阻力的来源。设计思路上，模型重点还原了赛车外表面的关键气动特征，包括前唇的导流结构、车身侧面的气流引导曲面、

　　尾翼的翼型截面与安装角度，这些特征是影响气动性能的核心结构，在建模时保留了准确的曲面曲率与相对安装位置，保证仿真结果与实际车辆的气动特性匹配度。外形尺寸方面，参考实车比例设置，整车长度约4.3米，宽度约1.8米，高度约1.2米，尾翼安装位置位于车尾后上方，翼展宽度略小于车身宽度，安装高度距离车顶约0.3米，这些尺寸边界与实际赛车的安装规范一致，可直接用于不同气动方案的对比计算。在实际工程使用中，工程师可基于这套基础模型调整不同部件的参数，比如改变尾翼的攻角、调整前唇的伸出长度、修改车身侧面的导流曲面，快速计算不同方案下的整车阻力系数、下压力数值与前后轴下压力分配比例，为赛车的气动套件选型与调校提供数据支撑。

　　流场计算的边界条件设置参考赛车赛道的常见行驶工况，来流速度覆盖100km/h到300km/h的高速区间，地面设置为移动壁面，匹配车辆行驶时的地面相对运动状态，轮胎区域设置为旋转壁面，还原轮胎转动对周围流场的扰动影响，这些细节设置保证了仿真结果能够真实反映车辆在赛道高速行驶时的实际气动表现。对于从事车辆气动开发、三维仿真建模的从业者来说，这类模型可作为外流场仿真的参考基准，帮助理解整车流场的分布规律，掌握赛车气动特征的建模要点与仿真边界设置方法，在实际项目中快速搭建符合工程精度要求的气动仿真模型。
