嵌入式开发板防护外壳结构设计

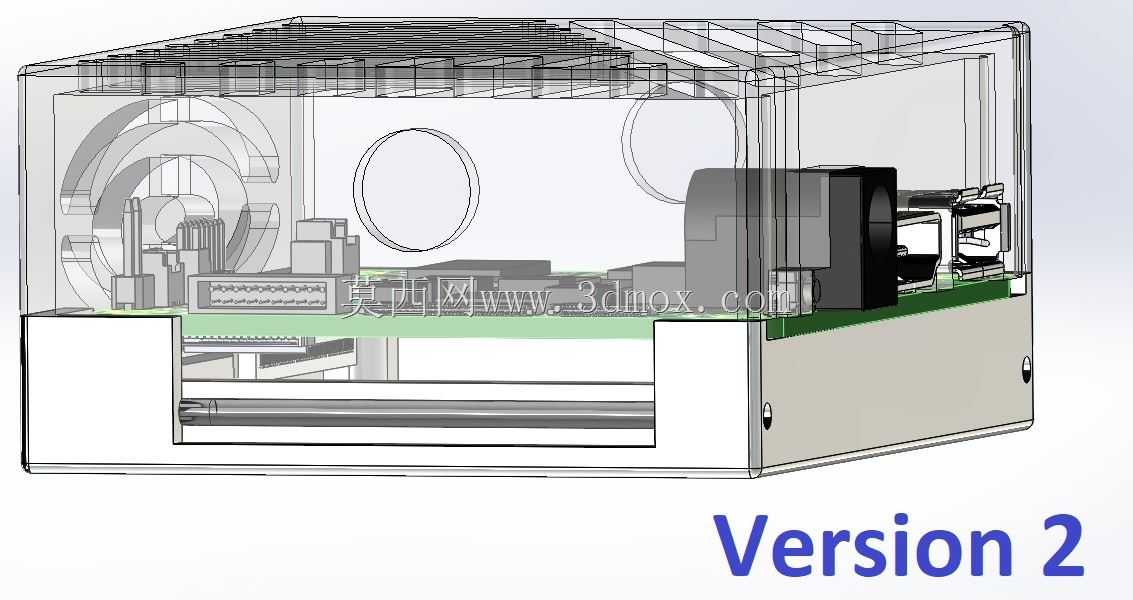

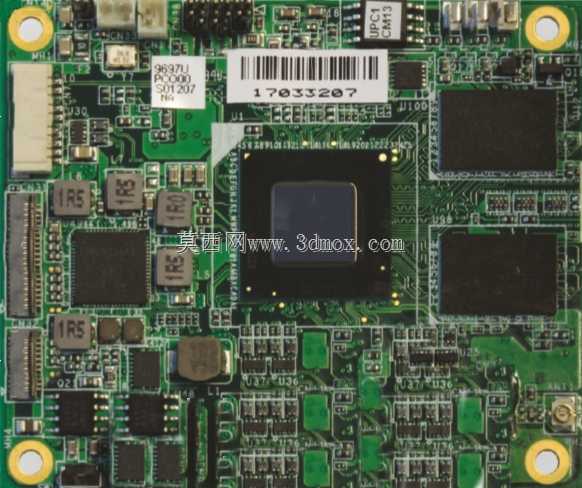

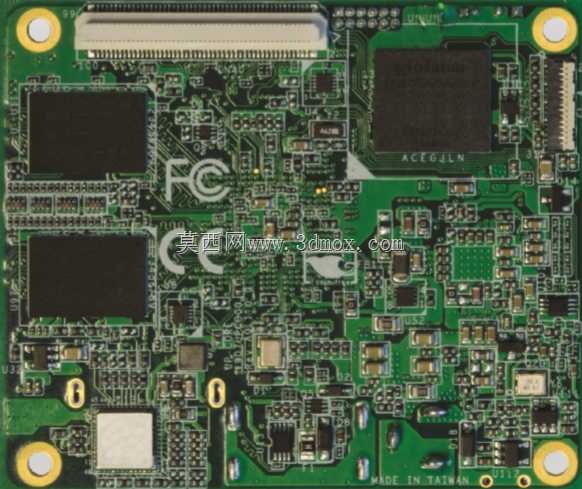

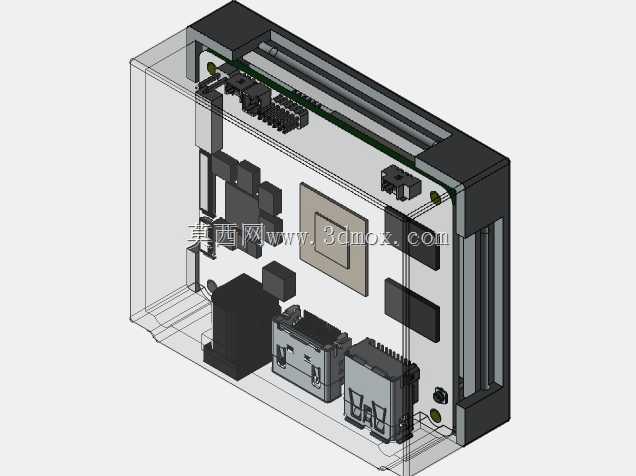

这款嵌入式核心板防护外壳，主要面向小型工控终端、边缘计算节点、嵌入式开发验证场景设计，适配UP Core系列核心计算板的安装使用需求。从实际工程应用角度出发，外壳采用上下分体式结构，下半部分为金属承托基座，上半部分为透明可视化上盖，既可以为内部电路板提供可靠的物理防护，隔绝外界粉尘、轻微磕碰对板载元件的损伤，也能通过透明上盖直观观察板载指示灯、元件运行状态，方便现场调试与故障排查。

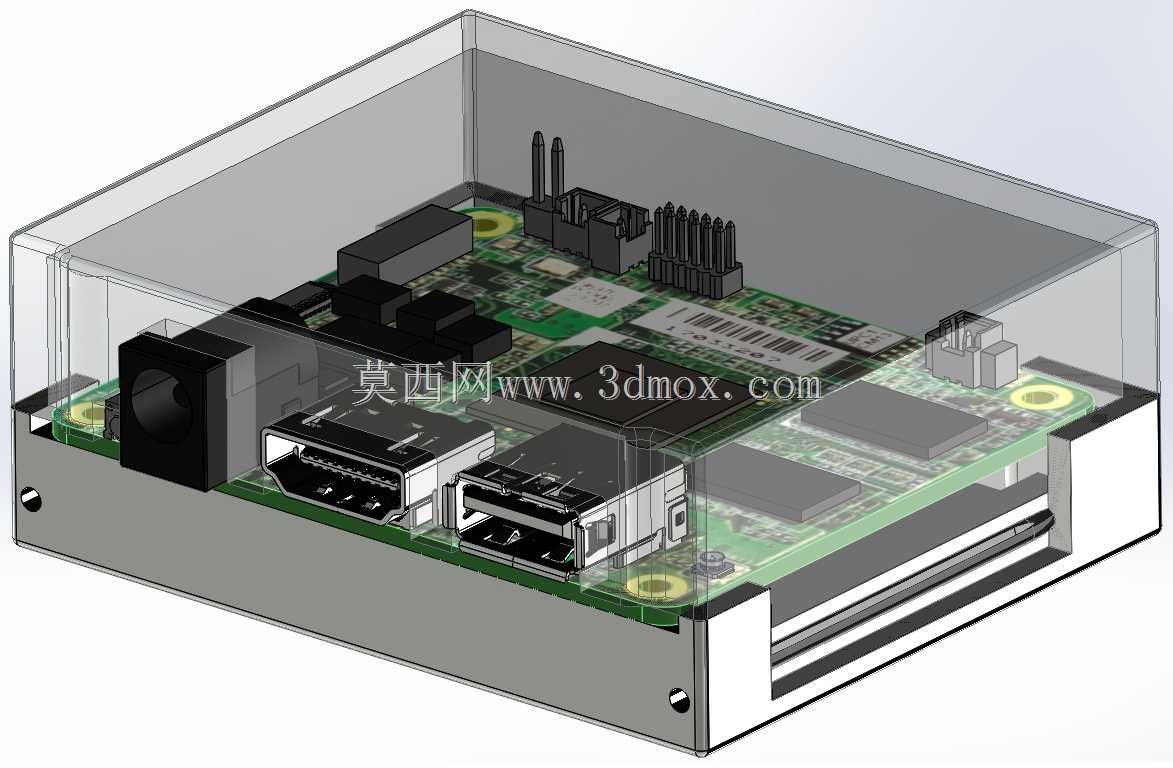

设计过程中优先考虑了接口对位精度，外壳侧壁针对板载的HDMI接口、USB接口、电源接口、存储卡槽都预留了精准的开口，开口边缘做了钝化处理，避免插拔外接设备时刮伤线材或接口镀层，同时每个接口开口的位置公差控制在0.1mm以内，保证外接插头可以顺畅对接，不会出现接口错位、插接过紧的问题。基座部分预留了四个电路板安装柱，柱高匹配电路板的安装孔位高度，安装时不需要额外加装铜柱垫高，直接通过螺丝即可将电路板固定在基座上，装配流程简洁，适合小批量快速组装。

安装边界方面，外壳整体为规整的长方体结构，边角做了小圆弧过渡，没有突出的结构件，既可以直接放置在桌面作为开发验证设备使用，也可以通过基座底部预留的安装孔，固定在工控机柜内部、设备内壁等安装位置，适配多种安装场景。外壳内部预留了足够的散热空间，金属基座可以直接接触电路板背面的发热元件，通过金属壳体辅助被动散热，在常规0-60摄氏度的工作环境下，不需要额外加装散热风扇即可满足核心板的散热需求，避免风扇带来的积尘、噪音问题。

上盖与基座的配合采用卡扣加侧边螺丝固定的方式，日常调试需要查看板载元件时，可以拧下侧边螺丝直接掀开上盖，不需要完全拆解整个壳体，维护操作十分便捷。透明上盖采用耐冲击的透明工程材质，长期使用不会出现发黄、开裂的问题，金属基座做了防锈导电氧化处理，既可以提升外壳的抗腐蚀能力，也能起到一定的电磁屏蔽作用，减少外界电磁信号对板载电路的干扰，提升设备运行稳定性。
