电脑CPU散热轴流排气风扇结构设计

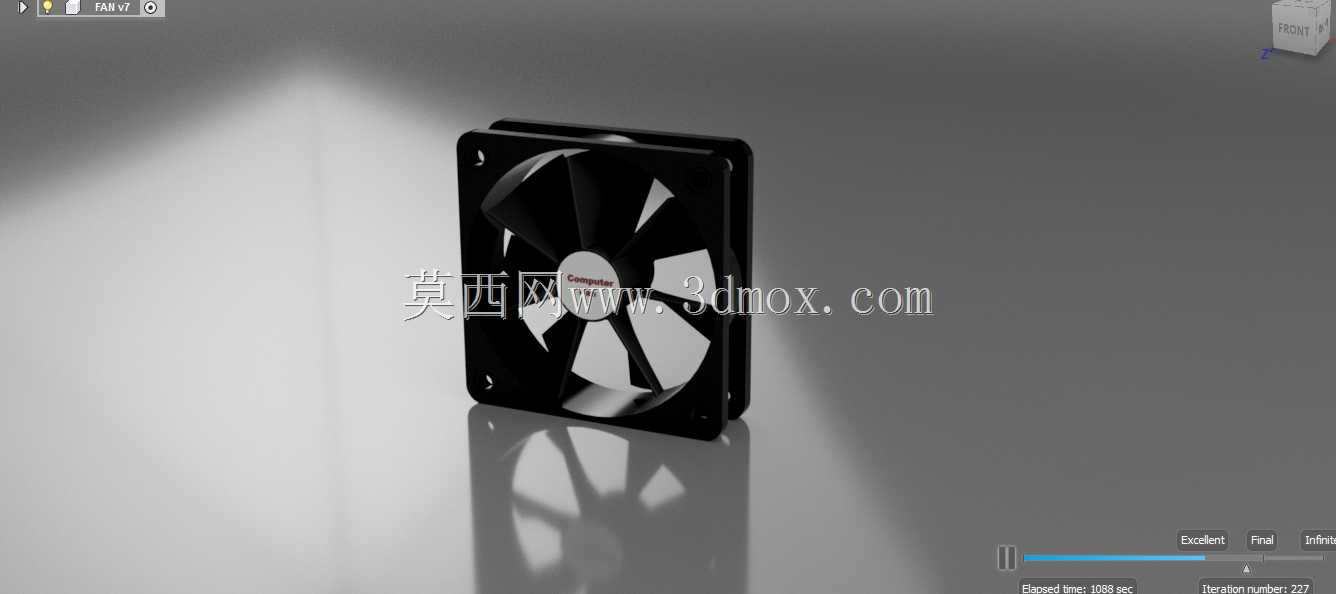

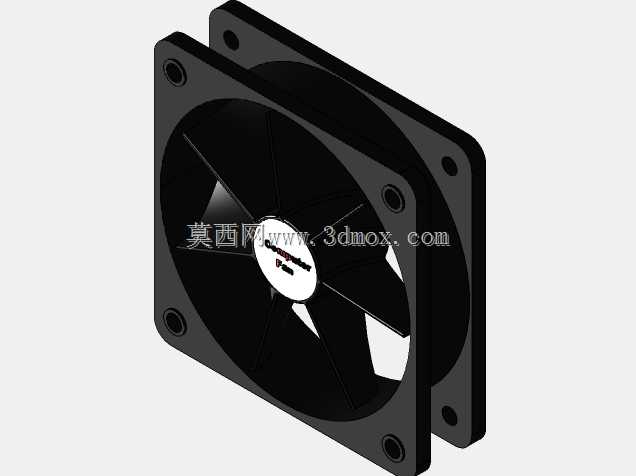

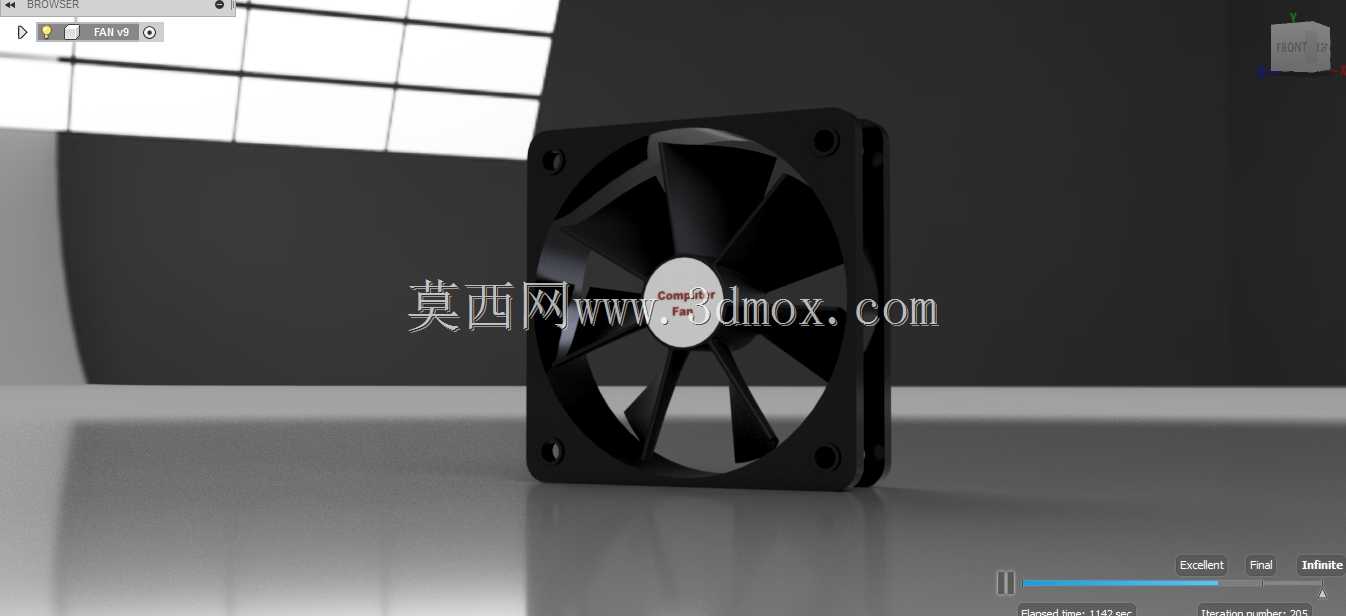

这款轴流排气风扇主要应用于台式计算机CPU散热场景，同时也可适配小型工控机箱、嵌入式计算设备的主动通风散热需求，作为电子设备热管理系统的核心动部件，其核心作用是通过定向气流带动，将CPU工作时传导至散热鳍片的热量快速带出机箱内部，避免芯片因结温过高触发降频保护甚至硬件损坏。从结构设计逻辑来看，扇叶采用七叶后掠式曲面构型，在建模阶段针对叶根到叶梢的弦长、安装角做了连续渐变处理，叶根位置厚度更大以保证与轮毂连接的结构强度，避免高速旋转时出现叶根应力集中断裂的问题，叶梢位置做了薄边切角处理，能够有效切割气流减少旋转过程中的涡流损耗，降低运转时的气动噪音。外框采用标准方形安装结构，四个角预留了统一规格的安装孔位，安装边界完全适配主流台式机CPU散热塔、机箱后置/侧置通风位的通用安装尺寸，安装孔间距符合行业通用规范，无需额外修改安装位即可直接替换同规格的常规散热风扇。外框内侧与扇叶的间隙控制在极小范围内，既避免扇叶旋转时与外框发生剐蹭，又能减少间隙处的气流回流损失，提升整体送风效率。轮毂中心位置预留了标签粘贴位与电机安装腔，内部腔体尺寸适配标准直流无刷电机的安装公差，电机走线可通过外框侧边的预留线槽引出，不会干扰扇叶正常旋转。扇叶的曲面弧度经过反复调整，能够在较低转速下输出足够的静压，保证气流可以顺畅穿透密集的CPU散热鳍片间隙，不会因为鳍片风阻过大导致风量大幅衰减。在实际选型应用中，这类风扇除了PC场景外，也可用于小型服务器、网络交换机、工业控制机柜的局部散热，只要安装孔位尺寸匹配、供电参数符合要求即可直接适配。建模过程中对所有安装配合面做了公差预留，安装孔的倒角处理也完全符合实际生产的注塑工艺要求，不会出现模型结构无法开模生产的问题，外框的加强筋布置在四个边角位置，既提升了外框的整体结构强度，避免安装时螺丝锁紧力度过大导致外框开裂，又不会阻挡主风道的气流流通。
