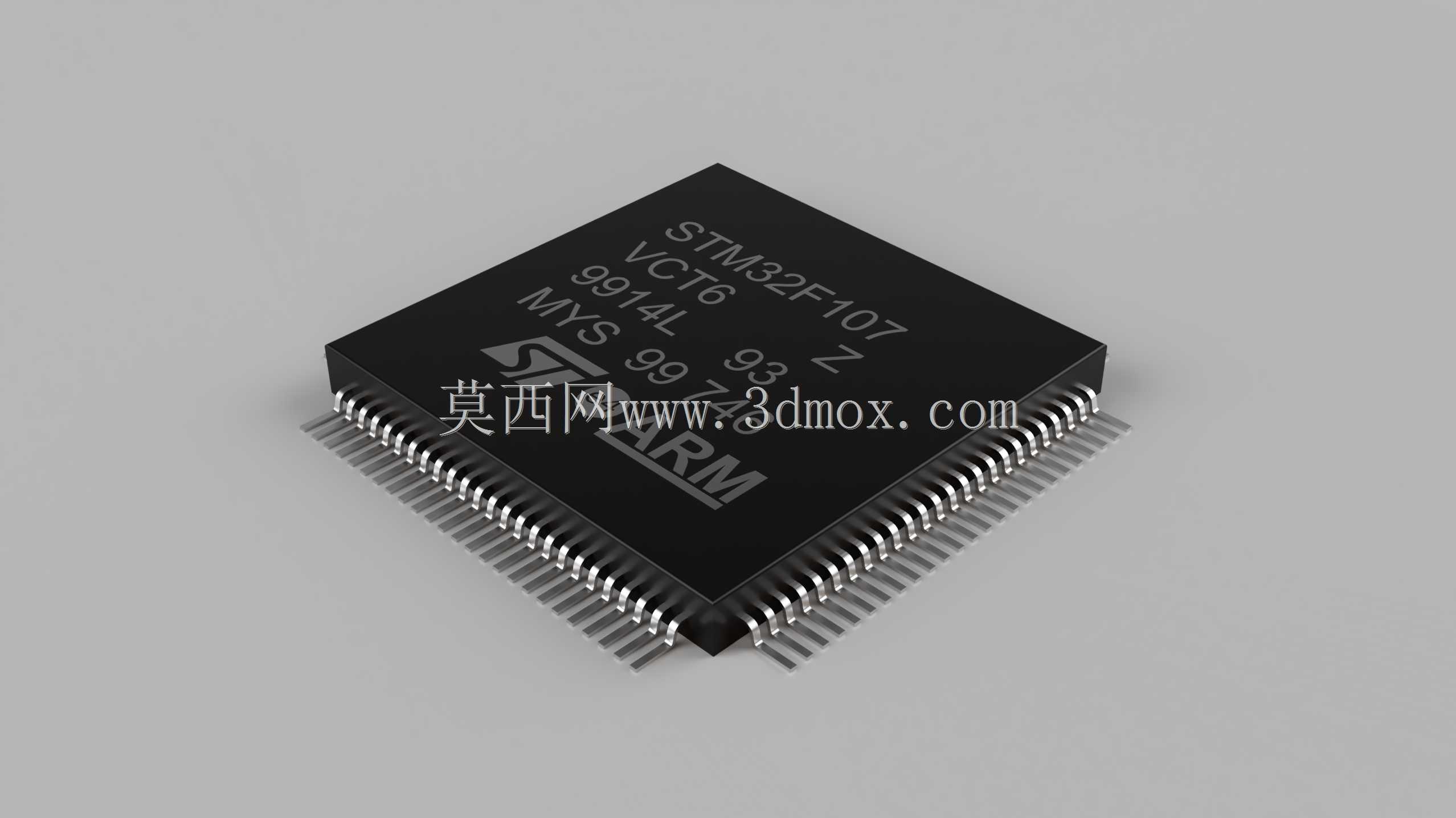

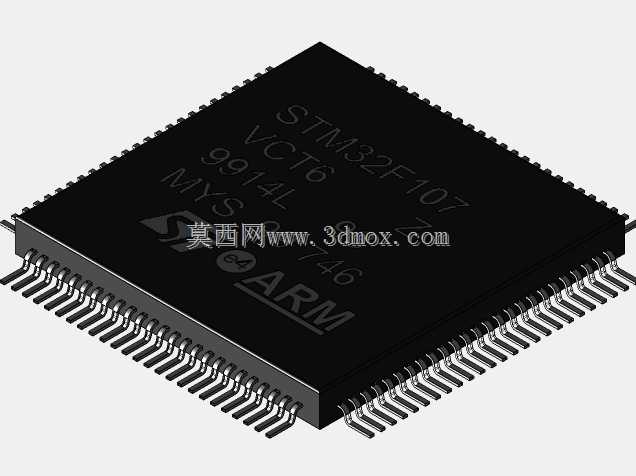

STM32F107VCT6微控制器芯片三维结构

这款LQFP封装的32位Cortex-M3内核微控制器，是工业控制、消费电子、物联网终端设备中极为常用的主控器件，建模时完整还原了芯片本体、引脚阵列的全部结构细节，可直接用于PCB装配仿真、产品结构干涉检查、整机BOM可视化展示等场景。从实际工程应用角度看，这类芯片的三维建模核心难点在于引脚的规整度与安装公差匹配，建模过程中严格遵循LQFP100封装的标准尺寸规范，芯片本体长宽控制在14mm×14mm，本体厚度1.4mm，引脚共100根，分布于本体四侧，每侧25根，引脚间距0.5mm，引脚伸出本体长度1.0mm，引脚宽度0.22mm，所有尺寸公差控制在±0.05mm范围内，完全匹配常规SMT贴片工艺的安装边界要求，可直接导入PCB设计软件进行焊盘对位、钢网开孔校验，也可用于整机结构设计时的元器件布局避让，避免结构件与芯片本体、引脚产生干涉。设计思路上没有做过度的外观简化，完整还原了芯片顶面的丝印标识、引脚的弯折弧度与金属质感，引脚部分做了等比例的厚度还原，每根引脚的截面尺寸、弯折角度都和实物一致，不会出现建模时常见的引脚过粗、间距错误、弯折角度失真等问题，能够满足产品渲染、装配动画制作、教学演示等多场景的使用需求。在实际设备选型与结构设计环节，这类主控芯片的三维模型能够帮助结构工程师在设计初期就确认芯片周边的预留空间，比如散热片的安装位置、接插件的排布距离、外壳与芯片顶面的安全间隙，不需要等实物打样后再排查空间干涉问题，大幅缩短产品研发周期。同时模型也还原了芯片本体的边角倒角、顶面的塑封纹理细节，在做产品爆炸图、内部结构展示时，能够呈现足够真实的视觉效果，不需要额外做后期的细节修补。对于嵌入式开发相关的教学场景，该模型也可用于讲解微控制器的封装结构、SMT焊接工艺要点，帮助学习者直观理解LQFP封装的引脚排布规律、焊接时的引脚对位要求，相比二维的封装图纸更具直观性。建模时还考虑了不同软件的装配兼容性，所有特征都做了参数化处理，可根据同系列不同型号芯片的尺寸参数快速修改调整，衍生出同封装其他型号芯片的三维模型，提升建模复用效率，减少重复建模的工作量。
