基于步进电机的极赤道齿轮传动结构

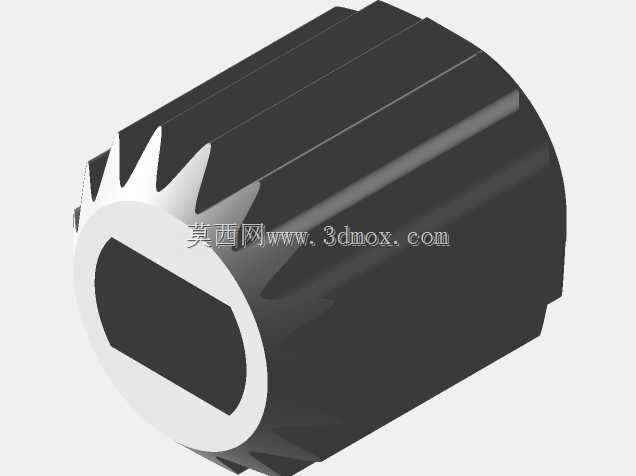

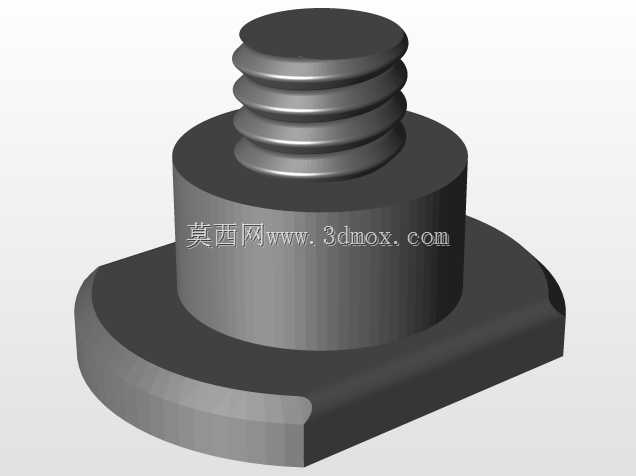

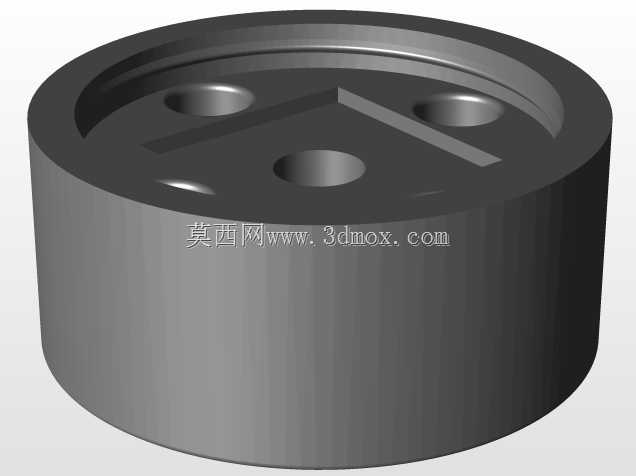

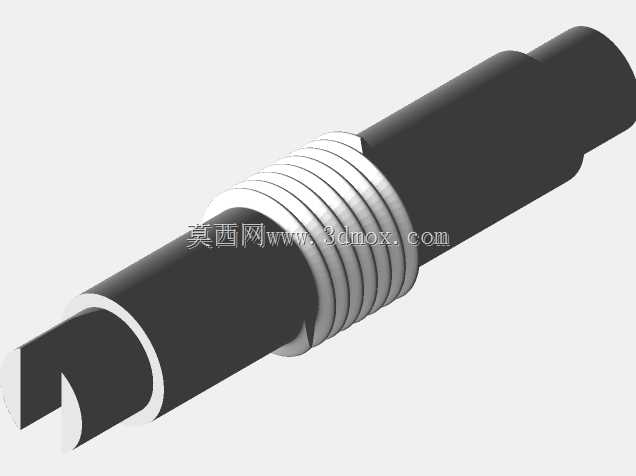

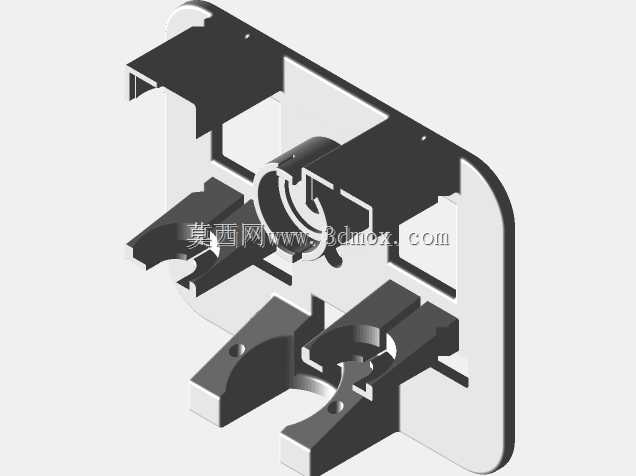

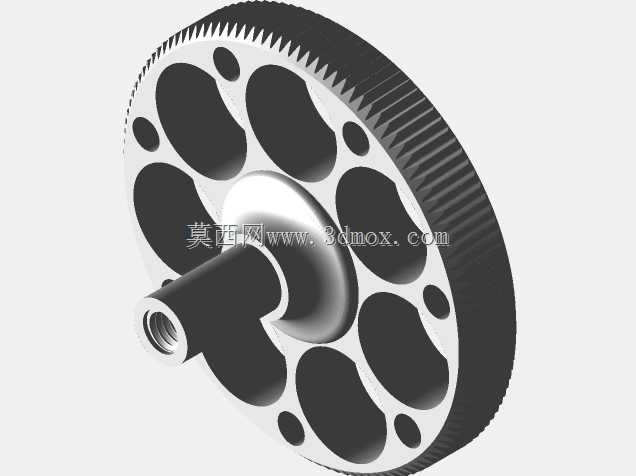

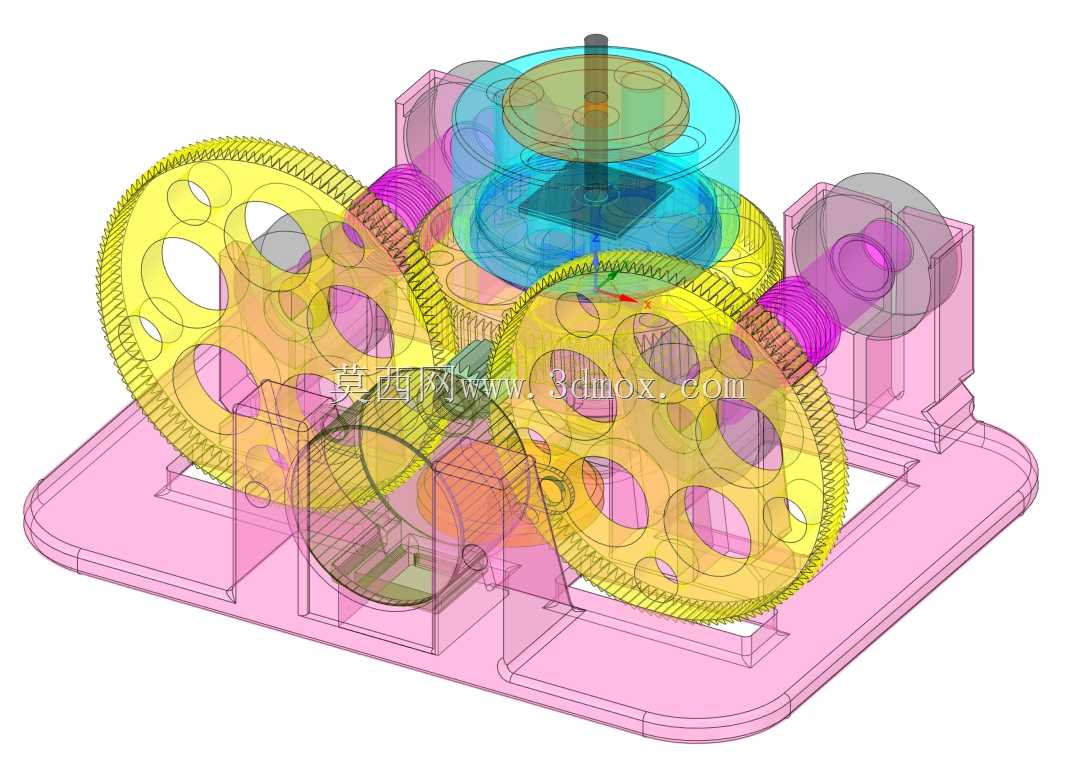

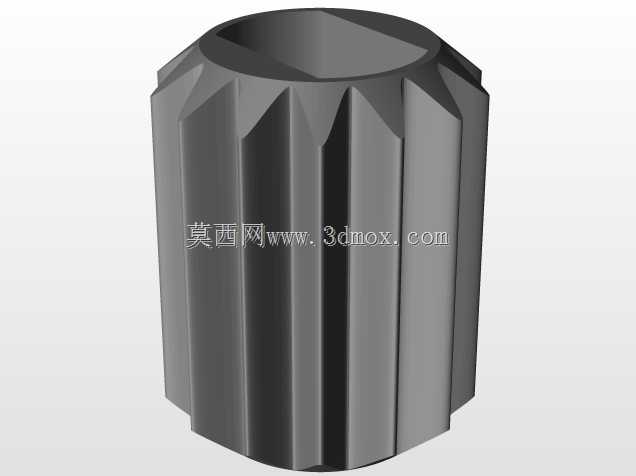

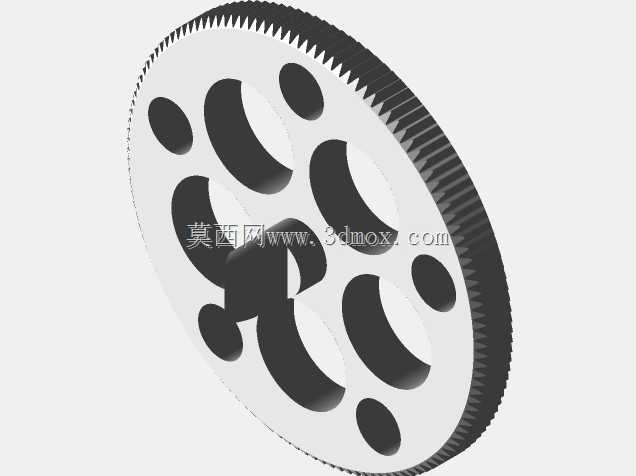

这套极赤道齿轮传动结构，主要面向小型云台、桌面级拍摄转台、轻量化多自由度定位载具的传动场景设计，核心解决小负载工况下双自由度回转的传动集成问题，避免传统双轴分立式传动带来的结构冗余、安装空间占用大的痛点。从实际应用场景来看，该结构可直接适配小型摄像设备的角度调整、桌面级光学实验载台的方位俯仰调节，也可作为小型教学演示设备的核心传动单元，适配低转速、小扭矩的定位传动需求。结构设计上采用多层齿轮嵌套布局，将方位回转与俯仰回转的传动链路整合在同一基座内，基座采用带安装支脚的平板式结构，支脚预留标准安装孔位，可直接固定在1/4英寸三脚架螺孔适配器上，匹配常规摄影三脚架、实验台架的安装接口，整体安装边界控制在紧凑的方形区间内，无需额外预留过大的周边操作空间，适配小型化设备的集成需求。传动链路设计上，采用多组大直径薄型齿轮作为减速传动级，齿轮上开设多组减重孔，在保证齿轮啮合刚度的前提下降低整体结构重量，同时通过齿轮啮合的间隙补偿设计，降低步进电机步进动作带来的回差影响，保证角度调整的定位精度。动力输入侧适配常规28BYJ-48型步进电机的安装接口，电机通过蜗杆结构与大直径齿轮啮合，实现第一级大减速比传动，再通过中间过渡齿轮将动力分别传递至方位回转轴与俯仰回转轴，两个回转轴的传动链路相互独立又集成在同一壳体内，避免外置传动件带来的安全隐患与积尘问题。轴承选型上匹配标准608-2RS深沟球轴承的安装位，每个回转轴配置对应轴承支撑，保证回转过程的同轴度与运转平顺性，降低长时间运转的磨损量。设计过程中优先考虑了3D打印加工的工艺适配性，所有结构件均采用等壁厚设计，避免大落差壁厚带来的打印翘曲问题，齿轮的齿形参数适配常规FDM打印的精度公差，无需二次加工即可实现顺畅啮合，同时壳体部分采用半包围结构，既对内部传动齿轮形成防护，又预留了足够的观察与调试空间，方便后期对齿轮啮合间隙进行调整。整套结构没有采用复杂的定制化零件，所有标准件均采用市面通用规格，采购替换成本低，组装过程无需专用工装，按照装配顺序依次装入齿轮、轴承、电机即可完成组装，调试阶段仅需调整电机的步进参数即可匹配不同的转速与定位精度需求，适合个人DIY、教学实验、小型设备原型开发等场景使用，在保证传动功能完整的前提下最大程度压缩了整体结构的体积与制造成本。
