竞技类弹射投掷机器人机械结构设计

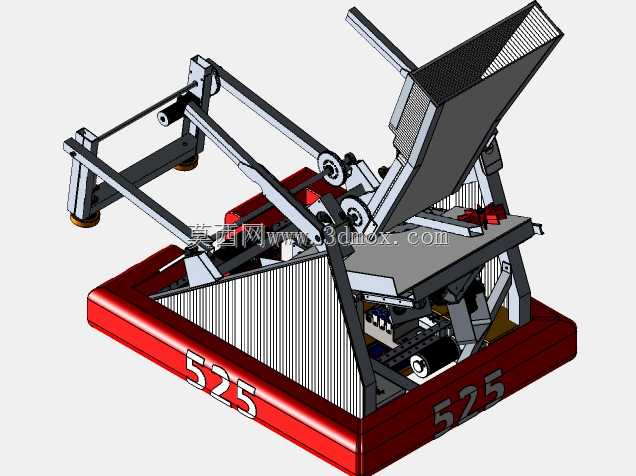

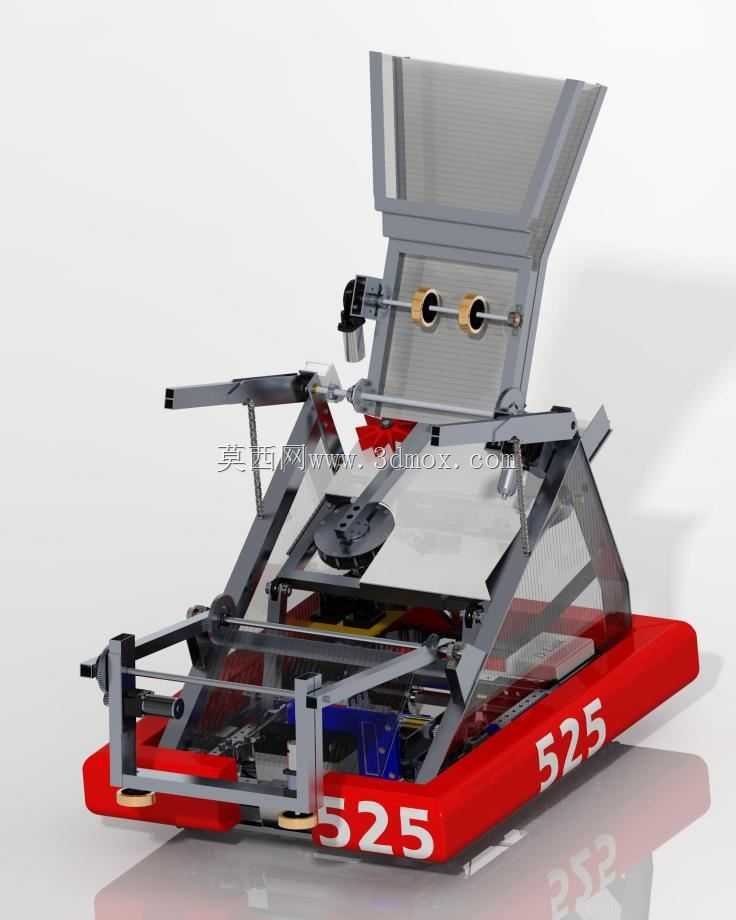

该机械结构面向竞技机器人赛事场景设计，核心功能是完成目标物体的拾取、姿态调整与定向投掷动作，整体采用底部框架承载加上部多连杆执行机构的布局形式。底部承载框架采用矩形围合结构，侧边设置防撞缓冲结构，可承受赛事对抗过程中的侧向冲击，框架内部预留动力元件、传动组件与控制模块的安装空间，所有安装位均按照常用标准件的安装尺寸设计，可直接适配市面主流的伺服驱动件、传动齿轮组与传感元件，安装边界控制在赛事规则限定的尺寸范围内，无需额外裁切调整即可满足参赛尺寸要求。上部执行机构采用多组平行连杆配合铰接转轴的结构形式，可实现投掷臂的大角度俯仰调节，末端设置带防滑纹理的承载托板，托板两侧加装可调式限位挡边，可根据投掷物的外形尺寸调整挡边间距，保证投掷物在加速过程中不会出现侧滑偏移。弹射动力传递路径经过多轮优化，将驱动件的回转运动通过连杆组转化为投掷臂的快速摆臂动作，铰接位置均加装自润滑衬套，降低高频动作下的铰接磨损，同时在摆臂行程末端设置缓冲阻尼结构，避免动作到位时的刚性冲击损坏结构件。整体结构的重心经过配平设计，静态放置时重心落在底部框架的几何中心范围内，执行机构做快速俯仰动作时不会出现整机倾翻的问题，底部框架的四个角点设置可调式支撑脚，可根据场地平整度调整支撑高度，保证整机放置的水平度。结构中所有受力杆件均做了轻量化镂空处理，在保证结构刚性满足弹射冲击力要求的前提下，尽可能降低整机自重，提升动作响应速度，各连杆的铰接点位置经过运动学仿真优化，可在驱动件额定功率下实现最优的投掷初速度与投射角度，适配不同重量投掷物的射程要求。
