蒸汽工厂作业机器人承载机架结构

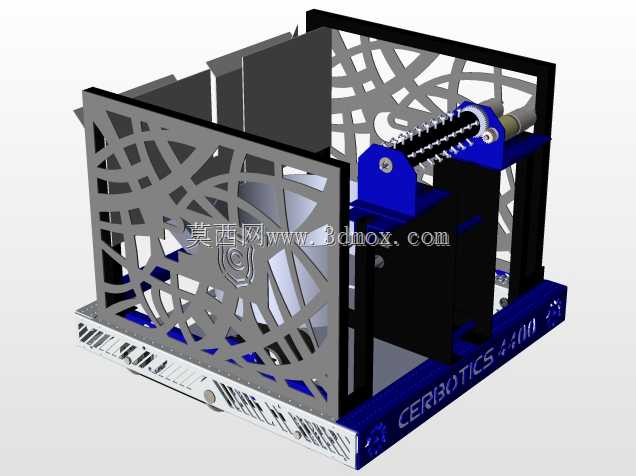

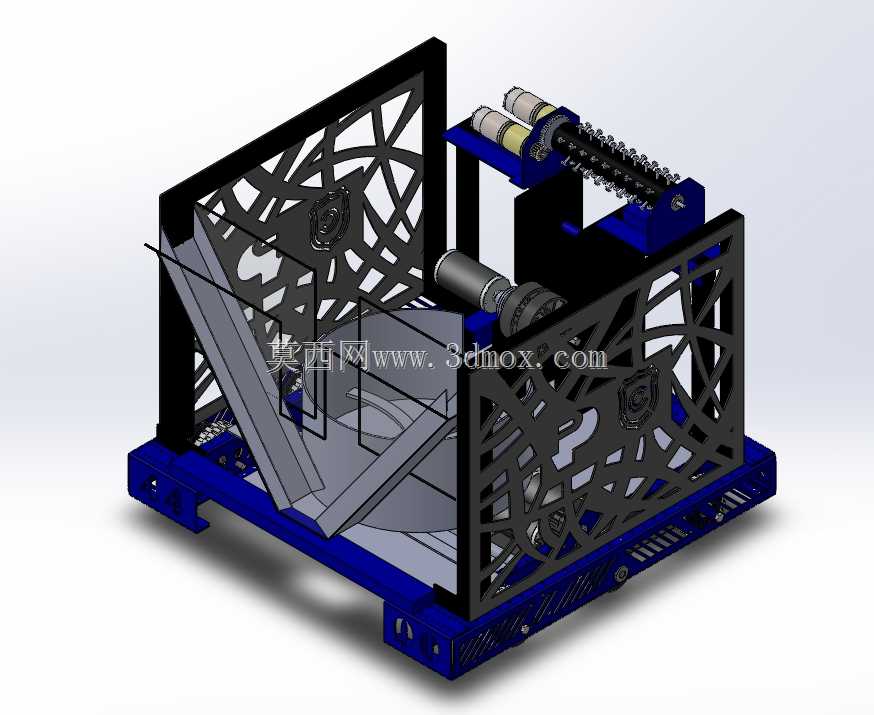

该结构为蒸汽工厂场景下的作业机器人承载机架，整体采用框架式镂空设计，在保证结构刚性的前提下大幅降低整体自重，适配车间内跨工位转运、固定工位作业的多场景使用需求。框架主体采用双侧镂空侧板搭配底部一体化承载底座的结构形式，侧板通过拓扑优化形成交错筋格结构，既能够承受作业过程中横向、纵向的交变载荷，也能为内部管线排布预留充足的穿设空间，避免管线外露受车间内高温蒸汽、油污侵蚀。底座两侧预留标准安装接口，可直接与车间内通用输送线载具、固定工位的安装基座快速对接，安装边界适配现有工厂内多数工位的固定孔位间距，无需额外加工转接板即可完成部署。上部搭载的弹簧缓冲式执行机构安装座，可根据作业需求更换不同类型的末端执行件，弹簧预紧行程经过匹配设计，能够抵消作业过程中的刚性冲击，保护内部传动部件不受瞬时载荷损坏。中部的辊轴传动组件采用同轴式安装布局，传动路径短、传动效率高，可直接对接外部动力输入，为机器人的作业动作提供稳定的扭矩输出。设计过程中优先考虑车间运维的便捷性，所有外露连接件均采用标准件，侧板与底座之间采用可拆卸式连接，日常维护时可快速拆解侧板对内部传动部件进行检修、润滑，无需整体吊装拆解设备。框架的镂空结构同时兼顾了散热需求，蒸汽工厂内环境温度普遍偏高，开放式的筋格结构可让空气在设备内部形成自然对流，带走传动部件运行产生的热量，避免局部积温导致部件寿命缩短。整体结构的重心经过配平设计，空载与满载作业状态下的重心偏移量控制在底座支撑边界范围内，不会出现侧翻风险，即使在快速转运过程中也能保持设备姿态稳定。
